本讲路线

• 样例源码：samples/case1/app.py、face_attendance/inference.py、face_attendance/runtime.py
• 配套文档：docs/01-model-contract.md、docs/02-fastapi-react-architecture.md、docs/03-board-acceptance.md
• 贯穿目标：不把“网页能打开”当作“NPU 已就绪”，不把一次 HTTP 成功当作识别精度结论

第1课时：系统架构与模型合同

课时目标：

1. 说清采集层、硬件工作层、服务层、界面层之间的边界；
2. 按输入、输出、前处理合同检查 ONNX/OM，而不是只看文件名；
3. 解释 PyACL 初始化、Host/Device 拷贝、模型执行和资源释放的顺序；
4. 区分静态检查、转换检查、ACL 烟测、API 烟测和性能实验。

案例定位与系统边界

说明：自动登记陌生人是本案例保留的教学演示策略，不代表经过同意的身份注册，也不构成生产级认证方案。

系统四层架构

1. 采集层：板端 VideoCamera 读取摄像头帧并维护最近一帧；React 可用浏览器摄像头或上传图像生成输入。
2. 硬件工作层：一个受控运行线程顺序调用检测、裁剪和特征提取，避免多个 HTTP 请求同时使用同一个 ACL context、Device buffer 或摄像头句柄。
3. 服务层：FastAPI 将注册、抓拍、手动打卡、记录查询和 MJPEG 预览暴露为 HTTP 资源。
4. 界面层：React 调用 API 并呈现状态；“自动登记”标签必须说明其教学属性。

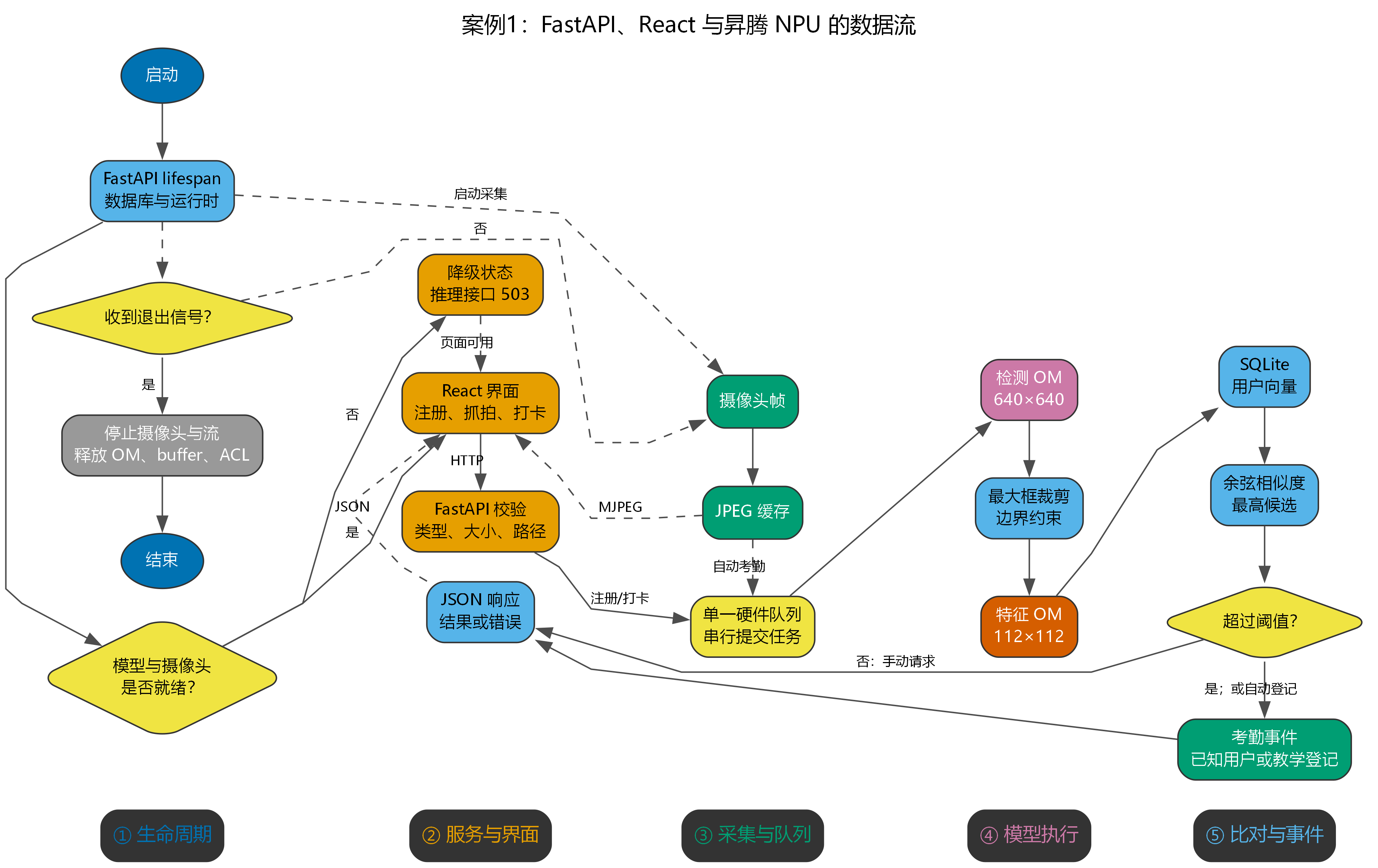

一次图像请求的逻辑顺序

1. FastAPI 读取 multipart 文件或 base64 图像，并限制请求大小；
2. OpenCV 解码图像，检查图像非空且位于允许的处理范围；
3. 检测模型定位候选人脸，选择面积最大的候选作为本案例的简化策略；
4. 根据边界框裁剪人脸并送入特征模型；
5. 将输出向量与数据库中的向量逐一计算余弦相似度；
6. 注册请求写入用户和头像，打卡请求在通过阈值时写入事件；
7. API 返回结构化结果，界面根据 success、match 或错误状态更新视图。

说明：这是便于教学的串行流程，不声称对多人脸、遮挡、姿态或大规模用户库具有最佳性能。

组件关系图

React/Vite 浏览器
    │ HTTP、multipart、MJPEG
    ▼
FastAPI 应用工厂
    │ lifespan 初始化与关闭
    ▼
单一硬件工作队列       进程内 SQLite 锁
    │
    ├── OpenCV 摄像头与 JPEG 缓存
    └── PyACL context/stream
          ├── face_detection.om
          └── face_recognition.om

解释：FastAPI 层不重复实现推理算法；摄像头和 NPU 都归单一硬件工作队列管理，MJPEG 客户端只读取缓存 JPEG，连接数增加不会自动增加 NPU 推理次数。

模型文件角色

说明：文件名是工程约定，不足以证明网络的论文名称或训练来源。输出数量、形状、数据类型和后处理假设必须用 scripts/check_onnx.py、scripts/check_onnx_out.py 及板端运行检查确认。

输入和前处理代码

    def preprocess_det(self, image):
        target_size = (640, 640)
        img = cv2.resize(image, target_size)
        img = img.astype(np.float32)
        # Assuming model expects BGR, mean subtraction
        # Buffalo_s det usually: - mean(104, 117, 123)? Or no mean?
        # InsightFace scrfd usually doesn't need mean subtraction if model is simple, but often it does.
        # Let's try standard mean subtraction.
        # However, many ONNX models from InsightFace expect RGB?
        # Checking input.1 usually implies standard normalization.
        # I'll stick to simple subtraction for now.
        img -= np.array([127.5, 127.5, 127.5], dtype=np.float32)
        img /= 128.0

        img = img.transpose(2, 0, 1)
        img = np.expand_dims(img, axis=0)
        return img, image.shape[:2] # Return original shape for scaling back

    def preprocess_rec(self, face_img):
        img = cv2.resize(face_img, (112, 112))
        img = img.astype(np.float32)
        img = (img - 127.5) / 128.0
        img = img.transpose(2, 0, 1)
        img = np.expand_dims(img, axis=0)
        return img

解释：摄像头帧通常以 BGR 排列进入 OpenCV，代码先缩放、归一化，再转成 NCHW。检测和特征模型各有一组固定输入形状；这些尺寸和归一化常数属于运行时合同，改变任何一项都要重新做输入输出检查和数值烟测。

特征输出合同

当前代码从第一个输出缓冲区读取 float32 数组，预期向量长度为 512，存入 SQLite 前检查数组连续性和维度。

    def get_embedding(self, face_img):
        if not self.rec_model:
            raise ModelNotReadyError("人脸识别模型未就绪")

        input_tensor = self.preprocess_rec(face_img)
        outputs = self.rec_model.execute([input_tensor])
        if not outputs or outputs[0].nbytes % np.dtype(np.float32).itemsize:
            raise ModelNotReadyError("人脸特征模型输出不满足 float32 合同")
        embedding = np.frombuffer(outputs[0], dtype=np.float32)
        if embedding.size != 512:
            raise ModelNotReadyError(
                f"人脸特征模型输出维度不匹配: expected=512 actual={embedding.size}"
            )
        return embedding

解释：512 是当前样例预期值，最终维度应以 ONNX/OM 描述和板端输出字节数为准。读取 SQLite BLOB 时必须使用同样的 float32 类型和字节序，更换模型后不得直接混用旧特征。

AscendModel 执行：Host → Device 拷贝（板端步骤）

    def execute(self, input_data_list):
        acl.rt.set_context(self.context)
        if len(input_data_list) != len(self.input_buffers):
            raise ModelNotReadyError(
                f"模型输入数量不匹配: expected={len(self.input_buffers)} actual={len(input_data_list)}"
            )
        for i, data in enumerate(input_data_list):
            data = np.ascontiguousarray(data)
            if data.dtype != np.float32:
                raise ModelNotReadyError(f"模型输入类型不匹配: input[{i}] 必须为 float32")
            expected_size = self.input_buffers[i]["size"]
            if data.nbytes != expected_size:
                raise ModelNotReadyError(
                    f"模型输入字节数不匹配: input[{i}] expected={expected_size} actual={data.nbytes}"
                )
            ptr = acl.util.bytes_to_ptr(data.tobytes())
            size = data.nbytes
            ret = acl.rt.memcpy(self.input_buffers[i]["ptr"], self.input_buffers[i]["size"],
                                ptr, size, 1)
            check_ret(ret, "acl.rt.memcpy host->device")

解释：每个模型都通过单一 AscendModel 管理输入 dataset 和 Device buffer；执行前必须校验输入数量、float32 类型和字节数，避免把错误张量静默送进 NPU。

AscendModel 执行：模型执行与 Device → Host（板端步骤）

        ret = acl.mdl.execute(self.model_id, self.input_dataset, self.output_dataset)
        check_ret(ret, "acl.mdl.execute")

        outputs = []
        for i in range(len(self.output_buffers)):
            size = self.output_buffers[i]["size"]
            if size % np.dtype(np.float32).itemsize:
                raise ModelNotReadyError(f"模型输出字节数不是 float32 的整数倍: output[{i}]")
            host_data = np.zeros(size, dtype=np.byte)
            host_ptr = host_data.ctypes.data
            ret = acl.rt.memcpy(host_ptr, size,
                                self.output_buffers[i]["ptr"], size, 2)
            check_ret(ret, "acl.rt.memcpy device->host")
            outputs.append(host_data)
        return outputs

解释：acl.mdl.execute 使用预先创建的数据集执行模型，再把 Device 输出拷贝回主机；返回的是字节数组，后续由检测解码或特征读取代码按 float32 合同解释。

单一硬件所有者：NpuWorker

class NpuWorker:
    """Own one FaceSystem instance and serialize all calls to it."""

    def __init__(self, backend_factory: Optional[Callable[[], Any]] = None):
        self._backend_factory = backend_factory or self._default_backend_factory
        self._queue = queue.Queue()
        self._thread = None
        self._ready_event = threading.Event()
        self._stop_event = threading.Event()
        # A readiness failure is reported while holding this lock and the
        # error property takes the same lock; use an RLock to avoid a
        # self-deadlock on the fail-closed path.
        self._state_lock = threading.RLock()
        self._backend = None
        self._error = None
        self._ready = False

    @staticmethod
    def _default_backend_factory():
        # Deliberately lazy: importing the web API must not import acl.
        from .inference import FaceSystem

        return FaceSystem()

解释：FaceSystem 实例由 NpuWorker 独占，所有调用通过队列提交。启动失败用 ready=False 表示，API 仍可返回静态页面和健康诊断，但依赖模型的接口返回 503。

InferenceProxy 与最大人脸策略

class InferenceProxy:
    """FaceSystem-shaped proxy used by the camera thread."""

    def __init__(self, worker: NpuWorker):
        self._worker = worker

    def detect(self, image, threshold=0.5):
        return self._worker.call("detect", image, threshold=threshold)

    def get_embedding(self, face_image):
        return self._worker.call("get_embedding", face_image)


def _largest_face(faces, image):
    if not faces:
        return image
    best = max(faces, key=lambda box: (box[2] - box[0]) * (box[3] - box[1]))
    x1, y1, x2, y2 = map(int, best)
    height, width = image.shape[:2]
    x1, y1 = max(0, x1), max(0, y1)
    x2, y2 = min(width, x2), min(height, y2)
    if x2 <= x1 or y2 <= y1:
        return image
    return image[y1:y2, x1:x2]

解释：摄像头线程通过 InferenceProxy 向硬件工作线程提交任务，不直接操作 PyACL。检测出多张人脸时选择面积最大者，是单人考勤演示的确定性简化策略。

第2课时：FastAPI/NPU 与本地检查

课时目标：

1. 读懂 FastAPI 入口、API 资源和健康状态语义；
2. 解释注册与手动打卡如何进入单一硬件工作队列；
3. 明确本地纯 Python 检查、静态 ONNX 检查和板端硬件检查的边界；
4. 掌握 SQLite、头像资源、特征 BLOB 的最小隐私边界。

FastAPI 启动入口

"""Thin process launcher for the Case 1 FastAPI application."""

import argparse

from face_attendance.api import create_app


# Safe for ASGI tooling: create_app does not open the camera or import ACL.
app = create_app()


def main(argv=None):
    parser = argparse.ArgumentParser(description="Case 1 face-attendance service")
    parser.add_argument("--host", default="127.0.0.1")
    parser.add_argument("--port", type=int, default=5000)
    args = parser.parse_args(argv)

    import uvicorn

    # Keep one process: the NPU context and camera have a single owner.
    uvicorn.run(app, host=args.host, port=args.port, workers=1)


if __name__ == "__main__":
    main()

解释：默认只监听 127.0.0.1，默认端口为 5000，固定单 worker。多 worker 会复制模型、ACL context 和摄像头句柄，本案例不允许。

API 合同

解释：这些 URL 是教学稳定接口。错误响应使用可读的 error 字段，不把 Python 异常堆栈返回给浏览器。

健康状态与失败语义

• 模型缺失、加载失败或输出合同不满足时，/api/health 报告 degraded；
• 注册、打卡和摄像头自动考勤等依赖模型的接口返回 HTTP 503；
• 禁止生成随机 embedding、零向量或静默回退到 CPU 模型；
• 静态页面仍可打开，因此“网页可打开”和“推理已就绪”是两个独立状态；
• GET /api/attendance 的当前语义是当天每位用户最近一次记录，不是完整历史审计。

解释：只有完成文件检查、合同检查、转换检查和板端运行检查后，文档才可以使用“已验证”这一表述。

请求如何进入硬件队列

1. FastAPI 校验请求字段和 multipart 文件参数；
2. 限制文件大小、检查 MIME 并让 OpenCV 解码图像；
3. 服务端生成资源 ID，禁止客户端决定保存路径；
4. 将图像任务提交给 NpuWorker 的单一工作队列；
5. 统一识别服务执行检测、裁剪、特征和比对；
6. 在数据库锁保护的事务边界内写入 SQLite，并返回最小必要字段。

解释：摄像头自动考勤与 HTTP 手动打卡使用同一识别服务，不从路由复制一套推理逻辑；摄像头线程只负责采集和维护最近帧，MJPEG 客户端只读取缓存 JPEG。

注册任务代码

def _register_user_job(backend, name, image, upload_dir):
    """Run detection, embedding, and registration under the NPU owner."""

    try:
        import cv2
        import numpy as np
    except ImportError as exc:  # pragma: no cover - board supplies OpenCV
        raise RuntimeNotReadyError("OpenCV 不可用") from exc

    faces = list(backend.detect(image))
    face_image = _largest_face(faces, image)
    if getattr(face_image, "size", 0) == 0:
        raise ValueError("无效的人脸区域")
    embedding = np.asarray(backend.get_embedding(face_image), dtype=np.float32)
    upload_dir = Path(upload_dir)
    upload_dir.mkdir(parents=True, exist_ok=True)
    avatar_filename = f"avatar_{time.time_ns()}.jpg"
    if not cv2.imwrite(str(upload_dir / avatar_filename), face_image):
        raise ValueError("头像保存失败")
    user_id = database.add_user(name or "", embedding.tobytes(), avatar_filename)
    return user_id

解释：注册在 NPU owner 线程内完成检测、裁剪、特征提取和头像保存；头像文件名由服务端生成，不采用客户端文件名。

手动打卡任务代码

def _clockin_job(backend, image, image_path):
    """Run one manual recognition and retain today's latest-record semantics."""

    try:
        import numpy as np
    except ImportError as exc:  # pragma: no cover - board supplies NumPy
        raise RuntimeNotReadyError("NumPy 不可用") from exc

    faces = list(backend.detect(image))
    face_image = _largest_face(faces, image)
    if getattr(face_image, "size", 0) == 0:
        raise ValueError("无效的人脸区域")
    target = np.asarray(backend.get_embedding(face_image), dtype=np.float32)

    max_similarity = -1.0
    best_match = None
    for user in database.get_users():
        try:
            stored = np.frombuffer(user["embedding"], dtype=np.float32)
            denominator = np.linalg.norm(target) * np.linalg.norm(stored) + 1e-6
            similarity = float(np.dot(target, stored) / denominator)
        except (KeyError, TypeError, ValueError):
            continue
        if similarity > max_similarity:
            max_similarity = similarity
            best_match = user

    result = {
        "success": True,
        "match": bool(best_match is not None and max_similarity > 0.5),
        "similarity": float(max_similarity),
    }
    if result["match"]:
        database.add_attendance(best_match["id"], "manual", image_path)
        result["user"] = best_match["name"]
    return result

解释：余弦相似度在主机侧计算，阈值 0.5 是演示参数，不是经过数据集校准的安全边界。匹配通过才写 manual 事件；未通过时返回 match=false。

开发机上的纯 Python 检查

cd samples/case1
python -m unittest discover -s tests -p 'test_layout.py'
python -m py_compile app.py face_attendance/*.py

解释：开发机不具备 CANN、PyACL、OM 和摄像头运行条件。以上命令只验证目录合同、Python 语法和可用 fake runtime 的生命周期测试；输出应标明“静态检查”，不能写成板端性能结论。

模型准备与兼容入口

"""Compatibility launcher for ``scripts/prepare_models.py``."""

from pathlib import Path
import runpy


if __name__ == "__main__":
    runpy.run_path(str(Path(__file__).parent / "scripts" / "prepare_models.py"), run_name="__main__")

"""Compatibility import for older Case 1 commands.

The canonical implementation lives in ``face_attendance.inference``.
"""

from face_attendance.inference import *  # noqa: F401,F403

python scripts/check_onnx.py models/det_500m.onnx models/w600k_mbf.onnx
python scripts/check_onnx_out.py models/det_500m.onnx models/w600k_mbf.onnx

解释：prepare_models.py 可以下载或定位 ONNX 并构造 ATC 命令；ATC、PyACL、OM 加载和 NPU 数值检查只能在板端执行。ONNX 能解析不等于转换成功或推理正确。

数据存储与隐私边界

• SQLite 保存用户名称、特征 BLOB、头像资源标识和考勤事件；
• 特征是敏感生物特征数据，BLOB 不自动获得加密或匿名性；
• API 用户列表不返回 embedding，资源下载经过明确访问边界；
• 数据库、照片、模型和报告保留在设备本地，测试结束后按协议删除；
• 日志不输出完整特征、原始图像或调试堆栈；
• 自动登记仅用于教学观察，正式系统必须有知情同意、人工审核、撤销和删除流程。

解释：这些是最低限度的工程边界，不等同于完整隐私影响评估或合规认证。

第3课时：板端运行与 API 验收

课时目标：

1. 在 Ascend 310B 上按顺序完成环境、模型合同、ATC/OM 和服务检查；
2. 用合成或经同意图像完成注册、手动打卡、记录查询和摄像头闭环；
3. 验证停止服务后的摄像头、模型、ACL context 和端口释放；
4. 把静态检查、转换检查、ACL 烟测、API 烟测和性能实验分开记录。

板端前置条件（板端步骤）

• 记录开发板型号、SoC 计算档位和 CANN 版本；
• CANN 环境与 Python 环境在同一 shell 中激活；
• acl、OpenCV、FastAPI 和 Uvicorn 可以导入；
• 摄像头设备节点未被其他进程占用；
• 两个 OM 已放在样例 models/，来源和合同检查结果可追溯；
• 测试图像为合成图像或经过明确同意的匿名样本。

source /usr/local/miniconda3/etc/profile.d/conda.sh
conda activate base
source /usr/local/Ascend/ascend-toolkit/set_env.sh
cd samples/case1
python -c "import acl, cv2, fastapi, uvicorn; print('runtime imports: ok')"

ONNX 合同与 ATC/OM（板端步骤）

python scripts/check_onnx.py models/det_500m.onnx models/w600k_mbf.onnx
python scripts/check_onnx_out.py models/det_500m.onnx models/w600k_mbf.onnx

• scripts/check_onnx.py 和 scripts/check_onnx_out.py 用于检查输入输出合同；
• 若目标 OM 尚未存在，必须在目标板执行 ATC，并保存完整命令、日志、退出状态；
• 转换记录应包含 SoC 类型、CANN 版本、完整 ATC 参数、生成 OM 的大小和摘要；
• 若 ONNX 不存在但已有经批准的 OM，必须记录其外部资产位置和摘要；
• 开发机不运行 ATC、PyACL、OM 推理和摄像头测试。

启动服务与烟测（板端步骤）

终端一：

python app.py --host 127.0.0.1 --port 5000

终端二：

curl -fsS http://127.0.0.1:5000/api/health
curl -fsS http://127.0.0.1:5000/api/users
curl -fsS -o /dev/null -w '%{http_code}\n' \
  http://127.0.0.1:5000/video_feed

解释：默认只监听本机。可信实验网络中如需从其他设备访问，可显式使用受控的 --host，实验结束后停止服务；不要开启调试模式、自动重载或多个 worker。

功能闭环（板端步骤，使用合成图像）

curl -F 'name=example' -F 'image=@synthetic-face.jpg' \
  http://127.0.0.1:5000/api/users
curl -F 'image=@synthetic-face.jpg' \
  http://127.0.0.1:5000/api/clockin
curl http://127.0.0.1:5000/api/attendance

建议按以下顺序验收：

1. 上传合成图像注册一个带显示名称的用户；
2. 查询用户列表，确认响应不含 embedding；
3. 使用同一图像手动打卡，确认 match、相似度和事件类型；
4. 读取 /api/attendance，确认当天每位用户最近一条记录语义；
5. 请求摄像头抓拍和 MJPEG 首帧；
6. 观察自动分支，明确记录陌生人自动登记仅是教学策略；
7. 修改和删除用户，确认关联事件按合同处理。

摄像头与 MJPEG（板端步骤）

• GET /video_feed 返回缓存帧组成的 multipart/x-mixed-replace 流；
• POST /api/camera/capture 从板端摄像头抓取一张图像；
• 摄像头线程只维护最近帧，MJPEG 客户端不触发额外检测；
• 摄像头不可用或无首帧时，抓拍和 MJPEG 应返回 HTTP 503，不能返回空成功结果或无限等待的流；
• 不使用真实身份证件照片或未授权人员数据，不把截图、数据库和头像复制回开发机或提交到版本库。

解释：MJPEG 是教学级流式方案，不提供 WebRTC、鉴权和带宽自适应。

停止与资源释放（板端步骤）

    def stop(self, join_timeout=5.0):
        with self._state_lock:
            thread = self._thread
            if thread is None:
                return
            self._stop_event.set()
            self._queue.put(None)
        if thread.is_alive() and thread is not threading.current_thread():
            thread.join(timeout=join_timeout)
        if thread.is_alive():
            # Keep the thread reference.  A later start() must not create a
            # second owner while the old ACL context is still active.
            with self._state_lock:
                self._error = RuntimeError("NPU 工作线程未能在关闭期限内退出")
            raise RuntimeError("NPU 工作线程未能在关闭期限内退出")
        with self._state_lock:
            if self._thread is thread:
                self._thread = None

停止后检查：Uvicorn 进程退出且端口不再监听；摄像头设备可被另一个进程重新打开；模型、Device buffer、stream、context 和 ACL 按逆序释放；隔离目录中的数据按协议删除。

验证证据类型

没有固定测试脚本和报告时，不填写性能数字；一次 ACL 推理成功不能证明识别率，一次 HTTP 成功不能证明长时运行稳定。

板端结果记录模板

板端型号与计算档位：
CANN/Python 环境：
模型文件与外部摘要：
摄像头设备与实际格式：
静态合同检查：通过 / 未通过（报告路径：）
ATC 转换：通过 / 未执行 / 失败（日志路径：）
ACL 首次推理：通过 / 失败（日志路径：）
FastAPI 健康与接口烟测：通过 / 失败（报告路径：）
React/MJPEG 检查：通过 / 失败（报告路径：）
停止与资源释放：通过 / 失败（报告路径：）
未验证项目与原因：

课堂任务

• 第1课时任务：阅读 docs/01-model-contract.md，画出检测和特征模型的输入输出合同，写出 PyACL 初始化与释放顺序。
• 第2课时任务：运行纯 Python 检查命令，追踪 _register_user_job 和 _clockin_job 的调用链，说明哪个位置写 SQLite。
• 第3课时任务：在板端加载 CANN 环境，完成模型检查、服务启动和合成图像功能闭环；无法执行的步骤记录为“未验证”。

交付物

• 一页系统架构图和一页模型合同表；
• 一次代码走读记录：从 FastAPI 请求到 NpuWorker、FaceSystem、SQLite 的路径；
• 开发机纯 Python 检查输出；
• 板端证据报告：环境、模型文件、命令、日志路径和验收模板；
• 隐私说明：测试图像来源、数据删除方式和“自动登记仅为教学演示”的标注。

验收标准

• 三课时结构完整，每个 45 分钟时段都有可执行主题；
• 模型名、端口 5000、API 路径和文件路径与 samples/case1 源码一致；
• /api/health 能区分模型就绪和摄像头就绪，硬件不可用时推理接口返回 503；
• 注册、手动打卡、用户列表和今日记录接口使用合成图像完成闭环，用户列表不含 embedding；
• MJPEG 与摄像头抓拍按实际设备状态返回有效流或明确 503，不返回空成功结果；
• 停止服务后端口和摄像头释放，ACL 资源按逆序释放；
• 所有性能、精度和隐私结论分别绑定各自实验协议，没有报告支撑的数字不写入结论。

小结

• 模型合同是第一个可验证对象：文件名、形状、顺序和归一化不能混为一谈；
• 单一硬件工作线程让 NPU、摄像头和 SQLite 的资源竞争可观察、可控制；
• FastAPI 只表达服务边界，不在路由中复制推理逻辑；
• 板端验收必须把静态检查、ATC、ACL 烟测、API 烟测和性能实验分开记录；
• 本案例是教学链路，不是生产级身份认证；生物特征数据始终按敏感数据对待。
