案例 2：目标跟踪检测

专题安排

三条主线贯穿全程：检测负责“看见目标”，跟踪负责“维持目标身份”，模型准备负责把 ONNX 部署到昇腾 NPU。

本课主线

• 使用 MobileNet-SSD 完成实时目标检测
• 使用简化版 DeepSORT 风格跟踪器完成多目标跟踪
• CPU 与 Ascend NPU 共用统一检测后端接口
• 最终形成“采集 → 检测 → 解码 → 关联 → 轨迹”的完整链路

对应代码位置：samples/case2。

第1课时：项目与算法基础

建议节奏：

• 0–10 分钟：案例目标、硬件条件、目录结构
• 10–30 分钟：MobileNet-SSD、NMS、DeepSORT 核心算法
• 30–45 分钟：对照 detection_app.py 与 tracking_app.py 读懂入口

本课不急于运行模型，先把“每一层代码负责什么”讲清楚。

案例定位

本案例是一条标准的视频目标分析流水线：

• 输入：USB 摄像头或本地视频
• 检测：MobileNet-SSD 输出目标框、类别、分数
• 解码：把模型张量变成可用的检测框
• 跟踪：简化版 DeepSORT 维持目标 ID 和轨迹
• 输出：带框、类别、ID、轨迹拖尾的画面

关键判断：目标检测只解决单帧中的“目标在哪里、是什么”，目标跟踪解决连续帧中的“目标是否还是同一个”。

硬件与运行条件

只运行 cpu 模式时可以不连接 NPU；离线演示可直接使用 --source demo/vtest.avi。

samples/case2 目录结构

case2/
├── scripts/
│   ├── detection_app.py
│   ├── tracking_app.py
│   ├── download_models.py
│   └── convert_onnx_to_om.py
├── models/
│   ├── *.onnx
│   └── *.om
├── ssdlite/
│   ├── backend_base.py
│   ├── cpu_backend.py
│   ├── decoder.py
│   └── npu_backend.py
├── tracking/
│   ├── deepsort.py
│   └── kalman_filter.py
├── utils/
│   ├── opencv_runtime.py
│   ├── postprocessing.py
│   └── preprocessing.py
├── README.md
└── requirements.txt

scripts/ 是运行入口，ssdlite/、tracking/、utils/ 是支撑模块。

Python 文件清单与职责

detection_app.py 的主流程

入口脚本负责流程编排，模型细节下沉到后端模块。真实代码主流程如下：

labels = load_labels(args.labels)
model_path = resolve_model_path(args.model, args.backbone, model_dir, args.device)
backend = create_backend(args.device, model_path, args.device_id)
capture_context = open_capture_context(args.source, args.camera_profile, args.camera_mjpeg)

每帧循环中调用统一推理接口：

detections, profile_ms = backend.infer_with_profile(
    frame,
    args.score_threshold,
    args.nms_threshold,
    args.max_detections,
)
annotated = draw_detections(frame, detections, labels, fps, model_path.name, args.device, avg_timings_ms)

这段代码对应“解析参数 → 加载标签 → 找模型 → 创建后端 → 打开输入 → 逐帧推理 → 绘制”。

tracking_app.py 的桥接作用

检测模块与跟踪模块的桥接代码：

detections, profile_ms = backend.infer_with_profile(
    frame,
    args.score_threshold,
    args.nms_threshold,
    args.max_detections,
    allowed_class_ids=allowed_track_class_ids,
)
tracker_inputs = detections_to_tracker_inputs(detections)
tracks = tracker.update(tracker_inputs)
annotated = draw_tracks(...)

tracking_app.py 比 detection_app.py 多了三步：指定跟踪类别、把检测结果转为跟踪器输入、调用跟踪器更新轨迹。

检测与跟踪的分工

检测只回答两个问题：

• 目标在哪里：输出 [x1, y1, x2, y2]
• 目标属于什么类别：输出 class_id 和分数

跟踪回答时间维度的问题：

• 当前左侧行人是不是上一帧的 3 号目标
• 遮挡后重新出现的车辆是否还是同一辆
• 两个目标交叉时 ID 是否保持不交换

因此，跟踪可以理解为“目标检测在时间维度上的延伸”。

为什么选择 MobileNet-SSD

边缘设备上的检测前端要同时考虑：

• 实时性是否足够
• 模型规模是否可控
• 推理链路是否简单稳定
• 是否便于部署到 CPU 或 NPU

MobileNet-SSD 是轻量、经典、工程路径清晰的组合：MobileNet 降低计算量，SSD 直接输出检测结果，适合作为昇腾 310B 入门案例。

MobileNet 的核心思想

MobileNet 用深度可分离卷积替代标准卷积：

• Depthwise Convolution：对每个输入通道分别做空间卷积
• Pointwise Convolution：用 1×1 卷积完成通道融合

标准卷积计算量近似为 D² · K² · M · N，深度可分离卷积计算量近似为 D² · K² · M + D² · M · N。当 K=3 时，这种拆分能明显降低边缘侧计算成本。

MobileNet 版本演进

本案例仓库同时支持 mobilenetv1、mobilenetv2、mobilenetv3、mobilenetv3_large_100、mobilenetv4 等骨干，也支持 ResNet 系列对照实验。

SSD 的检测特点

SSD 是 Single Shot MultiBox Detector，典型一阶段检测器：

• 在不同尺度特征图上直接预测目标位置和类别
• 每个位置预先定义 default boxes / prior boxes
• 网络回归 default box 的位置偏移，同时预测类别分数
• 解码并执行 NMS 后输出最终检测框

SSD 推理速度快、结构直接，但对小目标、密集目标和复杂遮挡的稳定性不如更新的检测器。

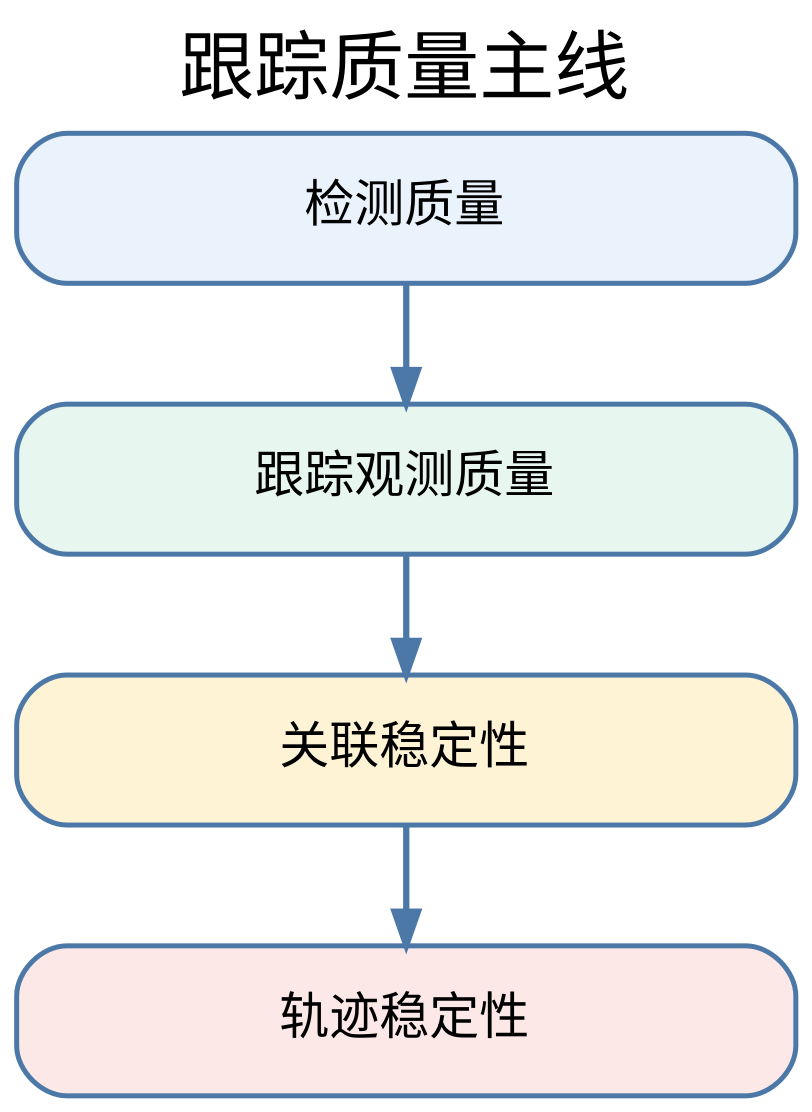

NMS 对跟踪的影响

跟踪器把检测结果当作观测输入，因此 NMS 不是孤立的后处理：

• 重复框会让同一目标在同一帧生成多条新轨迹
• 多对一竞争会导致 ID 抖动甚至 ID switch
• 轨迹数目虚高，画面混乱

当前实现按类别分别做 NMS，避免行人和自行车等不同类别之间互相抑制。

为什么选择简化版 DeepSORT

完整 DeepSORT 在 SORT 基础上增加外观特征建模，本案例保留最核心的入门结构：

• 卡尔曼滤波做运动预测
• 匈牙利算法做全局匹配
• IOU 作为主要几何相似度
• 轨迹生命周期参数管理目标的出现与消失

这套方案思路完整、数学和工程难度适中，不需要先掌握 ReID 网络训练。

卡尔曼滤波在做什么

检测框存在抖动、漏检和噪声，卡尔曼滤波根据历史状态平滑估计目标当前位置，并在短时无观测时维持轨迹。

真实代码中的预测阶段：

def predict(self):
    self.x = self.F @ self.x
    self.P = self.F @ self.P @ self.F.T + self.Q
    return self.x

状态向量是 [x, y, vx, vy]，观测只包含目标中心 [x, y]。预测外推状态，更新阶段用当前观测修正状态。

数据关联为什么用匈牙利算法

当多条轨迹和多个检测框同时存在，不能只做局部贪心匹配。真实代码：

iou_matrix = self._calculate_iou_matrix(detections)
class_mask = self._calculate_class_compatibility_matrix(detections)
assignment_scores = np.where(class_mask, iou_matrix, -1.0)
matched_indices = self._linear_assignment(assignment_scores)

匈牙利算法从全局寻找一一对应匹配，类别兼容矩阵在匹配前屏蔽“行人轨迹匹配车辆框”这类明显错误。

轨迹生命周期

Track 维护 track_id、bbox、score、class_id、trail、time_since_update、hits 等状态。

关键参数：

• max_age：轨迹最长失配帧数，过大不易断轨，过小短时遮挡即断
• min_hits：至少匹配多少次才显示，过小会让误检形成短暂轨迹
• iou_threshold：关联所需最小 IOU，过高快速目标易失配，过低邻近目标易错配

这些参数是第3课时调参实验的核心观察点。

第1课时小结与课堂验证

学生应能回答：

• detection_app.py 和 tracking_app.py 的区别
• SSD 检测输出什么，跟踪器又增加什么
• MobileNet 为什么适合边缘侧
• NMS、卡尔曼滤波、匈牙利算法分别解决什么问题

课堂快速验证：在 samples/case2 中打开两个入口脚本，逐行指出“入口层、检测层、跟踪层”的对应代码。

第2课时：模型准备

建议节奏：

• 0–10 分钟：环境依赖与模型来源
• 10–20 分钟：下载 ONNX、理解模型命名
• 20–40 分钟：板端 ATC 转 OM
• 40–45 分钟：记录输入输出合同与转换证据

本课时强调：ONNX 与 OM 是不同的模型工件，转换必须发生在昇腾设备上。

安装依赖

requirements.txt 内容：

numpy==1.26.4
opencv-python==4.11.0.86
onnxruntime==1.15.1
scipy==1.12.0

安装命令：

conda create -n npu
conda activate npu
conda install python=3.11
pip install -r requirements.txt

其中 onnxruntime 仅 CPU 推理需要，scipy 用于 tracking 的匈牙利匹配；NPU 模式还需要额外安装 Ascend ACL Python 运行时。

模型来源与默认模型

download_models.py 中的真实常量：

DEFAULT_REPO = "zhouxzh/SSDLite320"
DEFAULT_MODEL = "ssd320_mobilenetv3_large_100.onnx"
DEFAULT_ENDPOINT = os.environ.get("HF_ENDPOINT", "https://hf-mirror.com").rstrip("/")

• 默认仓库是 Hugging Face zhouxzh/SSDLite320
• 默认模型是 ssd320_mobilenetv3_large_100.onnx
• 默认下载端点可用环境变量 HF_ENDPOINT 覆盖

下载模型命令

在 samples/case2 目录下执行：

python scripts/download_models.py
python scripts/download_models.py --onnx
python scripts/download_models.py --all

解释：

• 无参数：只下载默认模型
• --onnx：下载仓库中匹配的全部 .onnx 模型
• --all：下载匹配的 .om + .onnx
• 当前 SSDLite320 仓库发布的是 ONNX，因此 NPU 使用前必须先转 OM

下载脚本的模型匹配规则

下载脚本按文件名选择目标，真实代码中的匹配模式：

patterns = [
    r"^ssd320_mobilenetv.+\.(onnx|om)$",
    r"^ssd_mobilenetv.+\.(onnx|om)$",
    r"^ssd300_resnet\d+.*\.(onnx|om)$",
    r"^ssd_resnet\d+.*\.(onnx|om)$",
]

下载时 ssd_mobilenet* 会改名为 ssd320_mobilenet*，ssd_resnet* 会改名为 ssd300_resnet*，保持本地命名与自动发现规则一致。

模型发现与命名合同

运行入口使用 utils/preprocessing.py 中的正则发现模型：

MODEL_PATTERNS = {
    "cpu": re.compile(r"^ssd(?P<size>300|320)_(?P<backbone>.+)\.onnx$"),
    "npu": re.compile(r"^ssd(?P<size>300|320)_(?P<backbone>.+)\.om$"),
}

规则：

• CPU 模式优先查找 .onnx
• NPU 模式优先查找 .om
• --backbone 按骨干名自动查找，例如 mobilenetv3_large_100、mobilenetv4_conv_large、resnet18
• --model 直接指定模型路径，优先级高于 --backbone

输入输出合同

检测结果经过解码和 NMS 后转换为跟踪器输入格式：

[x1, y1, x2, y2, score, class_id]

类别默认使用 COCO labels，其中 person 是 ID 1，bus 是 ID 6。

ATC 转换：板端操作

板端操作：以下步骤只能在昇腾设备上执行，不能在本地控制器模拟 ATC 或 NPU 推理。

source /usr/local/Ascend/ascend-toolkit/set_env.sh
python scripts/convert_onnx_to_om.py --soc-version Ascend310B4

解释：

• source set_env.sh 加载 CANN 环境
• 脚本默认读取 models/*.onnx
• 同名 .om 文件写回 models/
• 板端 SoC 不是 Ascend310B4 时，按实际环境修改 --soc-version

转换脚本如何推断输入尺寸

真实代码按文件名推断输入尺寸：

def infer_input_size(onnx_path: Path) -> int:
    name = onnx_path.name.lower()
    if "ssd300" in name or "resnet" in name:
        return 300
    if "ssd320" in name or "mobilenet" in name:
        return 320

auto 输入形状会生成：

• input:1,3,300,300
• input:1,3,320,320

如果 ONNX 输入名不是 input，必须显式指定 --input-name 或 --input-shape。

ATC 命令如何生成

convert_onnx_to_om.py 中真实的命令构造代码：

command = [
    atc,
    f"--framework={args.framework}",
    f"--model={onnx_path}",
    f"--output={output_base}",
    f"--soc_version={args.soc_version}",
    f"--input_format={args.input_format}",
]
if input_shape:
    command.append(f"--input_shape={input_shape}")
command.extend(args.extra_arg)

• framework=5 表示 ONNX
• input_format=NCHW
• output_base 是 ONNX 同名路径，最终生成 .om
• --extra-arg 可追加原始 ATC 参数

转换选项与 Dry Run

查看转换命令而不执行 ATC：

python scripts/convert_onnx_to_om.py --soc-version Ascend310B4 --dry-run

显式指定输入名和形状：

python scripts/convert_onnx_to_om.py --soc-version Ascend310B4 --input-name input --input-shape input:1,3,320,320

其他要点：

• 已存在 OM 时默认跳过，--force 可重新生成
• --atc 可指定 ATC 路径
• ATC 失败时脚本返回非零并打印失败模型，不能伪造 OM

模型证据边界

记录转换证据时必须分开保存：

• 下载文件名与来源 URL
• CANN 版本与 source set_env.sh 环境
• 精确 ATC 命令与 --soc-version
• 输入名、输入形状、framework、input_format
• 生成 OM 的路径和 ATC 日志

未实际执行的 ATC、未生成的 OM、未在板端运行的结果都不能写成已完成。

第2课时小结

• 模型准备顺序：安装依赖 → 下载 ONNX → 板端 ATC 转 OM
• ONNX 是推理源模型，OM 是昇腾 NPU 部署工件
• 输入合同由文件名和 --input-shape 共同决定
• --dry-run 只打印命令，--force 覆盖已有 OM
• 所有 ATC、OM、NPU 验证步骤都标记为板端操作

第3课时：运行检测与跟踪

建议节奏：

• 0–15 分钟：运行 detection，理解推理与阶段耗时
• 15–30 分钟：运行 tracking，观察 ID 与轨迹
• 30–45 分钟：调参实验、保存输出、验收

开始前确认：模型文件、依赖、摄像头或测试视频都已就绪。

运行前检查模型

python scripts/detection_app.py --device cpu --list-models
python scripts/detection_app.py --device npu --list-models

python scripts/tracking_app.py --device cpu --list-models
python scripts/tracking_app.py --device npu --list-models

输出格式为骨干名与文件名，例如 mobilenetv3_large_100: ssd320_mobilenetv3_large_100.om。NPU 列表属于板端操作。

Detection 主流程与耗时拆分

detection_app.py 的真实主循环：

while True:
    frame, read_ms, pending_frame, pending_read_ms = read_frame(
        capture_context, pending_frame, pending_read_ms
    )
    if frame is None:
        break
    detections, profile_ms = backend.infer_with_profile(
        frame, args.score_threshold, args.nms_threshold, args.max_detections
    )
    annotated = draw_detections(...)

运行时会分别统计 Read、Pre、Infer、Decode、Draw，便于定位瓶颈。

统一后端与预处理

backend_base.py 中的 infer_with_profile：

input_tensor = preprocess_frame(frame, self.input_hw)
outputs = self._run_model(input_tensor)
detections = decode_detections(outputs, frame.shape, ...)

预处理真实步骤：

resized = cv2.resize(frame, (input_w, input_h), interpolation=cv2.INTER_LINEAR)
rgb = cv2.cvtColor(resized, cv2.COLOR_BGR2RGB)
image *= PIXEL_SCALE
image = image.transpose(2, 0, 1)
np.subtract(image, IMAGENET_MEAN, out=image)
np.multiply(image, IMAGENET_INV_STD, out=image)
return np.expand_dims(image, axis=0)

BGR 转 RGB、resize、归一化、ImageNet 标准化、HWC 转 CHW、加 batch 维度。预处理必须与训练阶段约定一致，否则推理结果会偏移。

Detection 常用命令

实时摄像头检测：

python scripts/detection_app.py --device npu --source 0

CPU 摄像头检测（无 NPU 时）：

python scripts/detection_app.py --device cpu --source 0

检测本地视频：

python scripts/detection_app.py --device npu --source demo/vtest.avi

指定模型并保存：

python scripts/detection_app.py --device npu --model models/ssd320_mobilenetv4_conv_large.om --source demo/vtest.avi --score-threshold 0.35 --no-display --save output/detection.mp4

NPU 和实时摄像头操作属于板端操作。

Detection 关键参数

score-threshold 降低会显著增加候选框和后处理负担；nms-threshold 过大会让重复框残留。

摄像头参数：板端操作

python scripts/detection_app.py --device npu --source 0 --camera-mjpeg
python scripts/detection_app.py --device npu --source 0 --camera-profile 1280x720@60

解释：

• --camera-profile 用一个参数表达 1280x720@60、1280x720、@60 或 auto
• 实时摄像头默认启用 MJPEG，--no-camera-mjpeg 可关闭
• 代码优先使用 V4L2 打开摄像头，并请求 CAP_PROP_BUFFERSIZE=1
• 只能使用摄像头原生支持的 profile，否则驱动可能做缩放或格式转换

README 记录板端一次实测中，V4L2 + 小缓冲后 tracking 显示 FPS 从约 20 提升到约 26；该结果依赖具体摄像头、驱动和 OpenCV 构建方式，不是固定性能承诺。

阶段耗时怎么看

• Read 偏高：优先检查摄像头档位、MJPEG、V4L2 路径
• Decode 偏高：降低 max-detections 或使用 --track-classes
• Infer 偏高：切换更轻量骨干或减小输入尺寸

Tracking 主流程

tracking_app.py 的真实桥接代码：

detections, profile_ms = backend.infer_with_profile(
    frame,
    args.score_threshold,
    args.nms_threshold,
    args.max_detections,
    allowed_class_ids=allowed_track_class_ids,
)
tracker_inputs = detections_to_tracker_inputs(detections)
tracks = tracker.update(tracker_inputs)
annotated = draw_tracks(...)

allowed_class_ids 会传递到 decoder，让解码阶段只处理指定类别，减少无效后处理。

Tracking 专有参数与默认值

默认值来自 tracking_app.py 的真实 argparse 定义。

数据关联的真实调用

iou_matrix = self._calculate_iou_matrix(detections)
class_mask = self._calculate_class_compatibility_matrix(detections)
assignment_scores = np.where(class_mask, iou_matrix, -1.0)
matched_indices = self._linear_assignment(assignment_scores)

匈牙利算法调用：

row_ind, col_ind = linear_sum_assignment(-cost_matrix)

scipy.optimize.linear_sum_assignment 默认求最小化；这里对 IOU 相似度取负，把“最大化相似度”转为“最小化负相似度”。IOU 不足时还有基于归一化中心距离的补充匹配。

调参实验命令

轨迹生命周期：

python scripts/tracking_app.py --device npu --source 0 --track-max-age 120
python scripts/tracking_app.py --device npu --source 0 --track-min-hits 3
python scripts/tracking_app.py --device npu --source 0 --track-iou-threshold 0.4

中心距离与平滑：

python scripts/tracking_app.py --device npu --source 0 --track-center-distance-threshold 2.0 --track-size-smoothing 0.85 --track-score-smoothing 0.8

观察重点：max_age 过小短时遮挡断轨，min_hits 过小误检形成短暂轨迹，iou_threshold 过高快速目标失配；增大中心距离阈值能续上快速运动轨迹，但过大也会增加误匹配。

轨迹可视化

utils/postprocessing.py 中的真实绘制逻辑：

color = _track_color(track.track_id)
_draw_fading_trail(annotated, getattr(track, "trail", []), color)
caption = f"ID {track.track_id} | {label} | {track.score:.2f}"

• 每条轨迹使用固定颜色，便于观察 ID 是否稳定
• trail 是历史中心点序列，用于绘制运动拖尾
• 画面同时显示 Detections 和 Tracks 数量

第3课时小结

• detection 先验证“模型、输入源、阈值、后处理”是否正确
• tracking 再验证“ID 是否稳定、轨迹是否连续”
• Read/Pre/Infer/Decode/Draw 用于定位性能瓶颈
• track-classes、max-age、iou-threshold、平滑参数可以直接观察效果变化
• 无界面运行时用 --no-display --save 保存输出视频作为证据

课堂任务

1. 阅读 samples/case2/README.md，列出 detection 与 tracking 两个入口的职责
2. 安装 requirements.txt 依赖，下载默认 ONNX 并记录文件名
3. 在板端 source /usr/local/Ascend/ascend-toolkit/set_env.sh，执行 convert_onnx_to_om.py --soc-version Ascend310B4，记录 ATC 命令和生成路径
4. 用 --list-models 检查 cpu 与 npu 可发现模型
5. 运行 detection，至少使用本地视频，记录 Read/Pre/Infer/Decode/Draw
6. 运行 tracking，分别测试 --track-classes person、--track-max-age、--track-iou-threshold，观察 ID 与轨迹变化

交付物

• linux/case2/model-evidence.md
  • 模型来源、下载文件名、依赖版本
  • CANN 环境、精确 ATC 命令、--soc-version
  • 输入输出合同、生成 OM 路径、ATC 日志
• linux/case2/tracking-output.md
  • detection 与 tracking 的启动日志
  • 使用的命令、模型、参数
  • 保存的输出视频路径
  • ID 稳定性、轨迹连续性和调参观察

验收标准

• 能说明检测入口与跟踪入口的区别，以及各自代码位置
• 能解释 MobileNet-SSD、NMS、卡尔曼滤波、匈牙利算法在本案例中的角色
• 能复现模型下载和 ATC 转 OM 流程，不把 ONNX 当成 NPU 已部署结果
• 能运行 detection 和 tracking，并记录模型、参数、命令和输出证据
• 能通过调整 track-classes、生命周期和关联阈值，解释 ID 与轨迹变化
• ATC、OM、NPU、摄像头验证必须标注板端执行环境，不能用本地结果冒充板端结果
