案例 9：智能聊天机器人

课程结构：3 课时 × 45 分钟

第1课时解决“系统由哪些进程组成”，第2课时解决“如何在板端把候选跑起来”，第3课时解决“如何证明一次完整聊天链路可用”。

案例目标与暂停范围

• 当前目标：把聊天模型以 OpenAI-compatible JSON/SSE 服务运行在昇腾 NPU 上
• 访问方式：Case9 候选网关 + 文字页面
• 当前只验收文字 LLM，不把文字服务当作 XiaoZhi 设备后端的完整证明
• 音频、麦克风、ASR/TTS、PTT、XiaoZhi、OTA、设备 WebSocket 均暂停：不安装、不启动、不验收

本课围绕文本聊天闭环展开，不引入音频链路验收。

参考源与关键文件

requirements.txt 只声明网关/UI 依赖：fastapi、httpx、pydantic、python-dotenv、uvicorn[standard]。

模型分层与当前状态

机器门只表示协议、资源和运行检查通过，不表示回答正确或适合生产。

候选架构：服务链与 NPU 边界

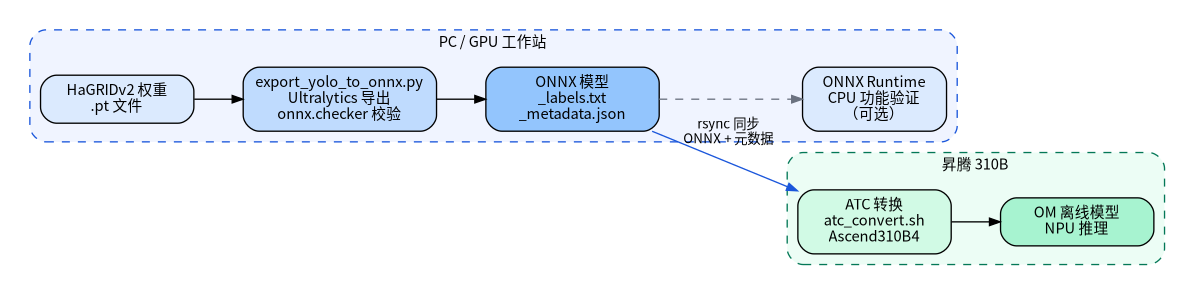

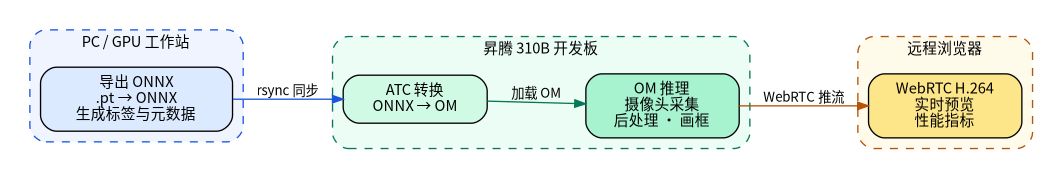

本页的端口和互斥关系来自 Case9；下面的仓库图示用于对照同一仓库中已经落地的 ONNX → OM → NPU 部署边界。Marp 不把 Mermaid 代码自动绘制成图，因此不把代码块冒充流程图。

浏览器没有模型管理接口；Profile 切换只能在板端执行 case9-modelctl。网关密钥只存在板端环境，不会发送给浏览器。

端口与互斥边界

MindSpore 候选链与 Qwen2.5 ACL 候选链互斥，不能并行占用 7867/7868。正式 8080 -> 7861 -> 7865 保持不变，直到候选 Profile 完整门禁和独立复核都通过。

分层职责

• 页面层：text_chat_app.py 返回内嵌 HTML；local_app.py 是独立的板端本地服务
• 网关层：app.py 负责鉴权、限流、请求体上限、公共模型名和流式转发
• 服务层：mindspore_chat_service.py、acl_om_service.py 只监听 loopback，单请求串行
• 运行层：MindSpore/MindNLP Profile 适配或原生 ACL/OM runtime
• 硬件层：Ascend NPU；两条路线都不允许自动回退 CPU、云端或其他推理框架

每一层只做自己该做的事：网关不加载 tokenizer，服务做权威 token/context 检查，runtime 做 NPU 执行。

Qwen2.5 静态 KV 契约：contract-v2.json

• 模型 ID：qwen2.5-0.5b-instruct-static-kv-1024-fp32-acl-om
• 静态序列长度：1024
• 词表大小：151936
• KV cache 布局：split，shape [1, 2, 1024, 64]
• 输入顺序：input_ids、attention_mask、position_ids，后接 24 层共 48 个 past_key_values.*.key/value
• 输出：logits [1, 1, 151936]，后接 48 个 present.*.key/value
• 特殊 token：eos_token_id=151645，pad_token_id=151643

契约还记录源 ONNX SHA-256。哈希只证明工件完整性，不证明目标板上的 ATC、ACL 或中文质量门通过。

静态 KV 执行方式

• batch 固定为 1，一次推理处理一个 token
• 服务在生成循环中维护并更新 past_key_values
• 每次生成前检查 prompt_tokens + max_tokens <= 1024
• 只支持贪婪解码：temperature=0、top_p=1
• runtime 会核对 OM 实际 descriptor，拒绝输入顺序、shape、dtype 或 byte size 不匹配的 OM

这种静态 KV 图不依赖 Transformers，也不导入 Torch、ONNX Runtime、vLLM 或 MindIE。

Tokenizer 层：无 Torch 边界

qwen25_tokenizer.py、acl_om_tokenizer.py、tinyllama_tokenizer.py 都延迟导入 Rust tokenizers：

# acl_om_tokenizer.py 中的 Qwen 模板拼装
rendered.append(
    "<|im_start|>" + role + "\n" + content + "<|im_end|>\n"
)
rendered.append("<|im_start|>assistant\n")

Qwen2.5 的 pad_token_id 从 tokenizer_config.json 和 tokenizer.json 解析，不做硬编码数字假设；必须存在 <|im_start|>、<|im_end|> 和可解析的 pad token。

TinyLlama tokenizer 边界

tinyllama_tokenizer.py 使用 Llama 特殊 token：

• unk_token_id：<unk>
• bos_token_id：<s>
• eos_token_id：</s>
• pad 优先取配置，否则回退 <pad> 或 <unk>
• chat 格式为 <|role|>\n...

该文件同样禁止安装 Transformers 或 Torch。TinyLlama 当前保持 blocked，CLI 不会因为 tokenizer 可用就允许启动。

MindSpore Profile 约束

mindspore_chat_providers.py 固定这些生成约束：

• context：1024
• 默认 max_tokens：32
• 最大 max_tokens：80
• temperature=0、top_p=1
• do_sample=False、num_beams=1
• 显式构造 attention mask
• 生成失败后 fail-closed，并可按配置触发 worker watchdog

必须使用 CASE9_DEVICE_TARGET=Ascend；CPU fallback 被显式禁用。启动时会用 npu-smi 校验可见 SoC，Profile 的 board_soc 必须匹配。

MindSpore 服务边界

mindspore_chat_service.py 使用 Python 标准库实现，只监听 127.0.0.1:8090：

MODEL_ID = "case9-active"
MAX_REQUEST_BYTES = 256 * 1024
MAX_MESSAGES = 32
MAX_MESSAGE_CHARACTERS = 24_000

服务保持单请求串行，并在生成前调用 provider 的 count_tokens 做权威 token 预算检查。直接启动被拒绝：

parser.error(
    "direct start is disabled; use scripts/run_mindspore_chat_service.sh "
    "after its preflight"
)

MindSpore API 契约

• GET /health
• GET /v1/models
• POST /v1/chat/completions
• messages 只接受 system、user、assistant
• batch 为 1，单进程单请求串行
• 请求体上限 256 KiB
• 支持普通 JSON 和 OpenAI SSE
• SSE 只发送前缀差量
• 内部模型名固定为 case9-active
• 公共网关模型名固定为 case9-rag

服务不允许客户端指定 Profile、权重路径、后端或任意 Python 表达式。

网关契约：app.py

网关不加载 tokenizer，只做边界保护：

_MINDSPORE_ACTIVE_UPSTREAM_MODEL = "case9-active"
_MINDSPORE_ACTIVE_MAX_TOKENS = 80
_MINDSPORE_ACTIVE_MAX_INPUT_CHARACTERS = 4000

网关为 /v1/* 提供 Bearer 鉴权、请求体上限、peer 限流、并发上限、请求 ID 和 JSON/SSE 转发；固定上下文模型只接受贪婪 temperature=0、top_p=1。候选链 RAG_ENABLED=false，不注入本地知识库。

ACL/OM 服务细节

acl_om_service.py 提供 loopback-only 的 OpenAI 兼容服务：

• 单线程 HTTPServer，天然串行
• 只接受 127.0.0.1、localhost、::1
• /health、/v1/models、/v1/chat/completions
• 请求体、角色、消息长度、max_tokens、贪婪参数均有硬边界
• 客户端断开时调用 runtime cancel()
• 正式 Qwen2.5 静态 KV 路线由独立 launcher 和 serve_qwen25_kv_acl.py 启动

ACL、OM、PyACL 和 NPU 检查只能在板端执行，不能在控制机模拟。

文字 UI 与本地服务

text_chat_app.py 是当前文字验收页面：

• /：内嵌 HTML
• /api/config：模型、Profile、字符限制
• /api/history：服务端会话历史
• /api/chat：JSON 或 SSE 聊天
• /api/clear：清空会话
• SSE 事件：start、delta、done、error

页面本身未启用浏览器鉴权，只在可信实验网络使用。local_app.py 是独立的板端本地服务（默认 0.0.0.0:7862），音频/PTT 路径当前暂停，本专题不启动、不验收。

第2课时：控制机本地检查

控制机 sci-agent 只能做纯 Python、ONNX 和前端检查，不能运行 CANN、ACL、ATC、OM 或 npu-smi：

$python = 'C:\Users\zhoux\anaconda3\envs\sci-agent\python.exe'
& $python -m py_compile qwen25_kv_acl_runtime.py qwen25_kv_acl_service.py scripts\serve_qwen25_kv_acl.py
& $python -m py_compile case9_model_profiles.py mindspore_chat_service.py mindspore_chat_providers.py
& $python -m pytest -q

这条命令来自 samples/case9/README.md。语法检查和单元测试通过不等于板端 NPU 推理通过。

第2课时：前端构建

Set-Location frontend
npm ci
npm test
npm run build
Set-Location ..

git diff --check

前端构建只在控制机执行。当前 MindSpore 候选文字 UI 由 text_chat_app.py 返回内嵌 HTML；板端不需要 Node.js。React 构建产物 frontend/dist 服务于 local_app.py 的本地 UI，本专题文字验收不强制依赖它。

第2课时：板端环境准备

板端步骤：ACL、OM、NPU 与聊天服务启动只能在昇腾板执行。

source /usr/local/miniconda3/etc/profile.d/conda.sh
conda activate base
source /usr/local/Ascend/ascend-toolkit/set_env.sh
# PYTHONNOUSERSITE=1 只用于负向诊断，不能作为服务启动环境。
unset PYTHONNOUSERSITE
cd ~/case9-mindspore-chat
export PYTHONPATH="$PWD${PYTHONPATH:+:$PYTHONPATH}"

8T 当前地址是 192.168.1.90（192.168.11.14 和 192.168.8.178 是同一块板的历史地址），20T 当前地址是 192.168.1.95。两块板的环境、CANN、Python、MindSpore、MindNLP 和驱动版本必须分别快照，不能把一块板的结论复制给另一块板。

第2课时：MindSpore 状态与工件门禁

板端步骤：

bash scripts/case9-modelctl.sh list
bash scripts/case9-modelctl.sh status

启动前可先核验 Profile 工件：

python scripts/verify_mindspore_profile_artifacts.py \
  --profile qwen1.5-0.5b-mindspore \
  --root "$PWD" \
  --output reports/mindspore-chat/qwen1.5-0.5b-mindspore/artifact-verify.json

返回 passed 才能记录 artifact_verified。blocked、not-run Profile 会被 CLI 拒绝，不能用参数绕过。

第2课时：MindSpore 候选切换

板端步骤：MindSpore Profile 使用板端现有 base，必须先记录完整包清单、MindSpore/MindNLP 版本、CANN 和 npu-smi 快照。

CASE9_ALLOW_EXPERIMENTAL=1 bash scripts/case9-modelctl.sh switch qwen1.5-0.5b-mindspore

CASE9_ALLOW_EXPERIMENTAL=1 只用于明确标记的 experimental_dirty_base 实验，不能绕过 blocked/not-run、环境或质量门禁。切换失败时 CLI 只回滚到上一个已验证 Profile；回滚也失败则保持候选链 fail-closed。

第2课时：MindSpore 候选网关与文字页

板端步骤：Profile 服务健康后，在另一个板端 shell 启动候选链。

export GATEWAY_API_KEY="$(openssl rand -hex 24)"
export UPSTREAM_BASE_URL=http://127.0.0.1:8090/v1
export UPSTREAM_MODEL=case9-active
export RAG_ENABLED=false
export MAX_CONCURRENT_REQUESTS=1
export PUBLIC_MODEL_ID=case9-rag
bash scripts/run_mindspore_chat_gateway.sh
bash scripts/run_mindspore_chat_text.sh

网关固定转发到 http://127.0.0.1:8090/v1，对外模型名是 case9-rag，并关闭 RAG 注入。此过程不改写 .env，不触碰正式端口，也不自动切换任何后端。

第2课时：健康与进程检查

板端步骤：MindSpore 服务只监听 loopback，先查服务本身：

curl -fsS http://127.0.0.1:8090/health
curl -fsS http://127.0.0.1:8090/v1/models
bash scripts/case9-modelctl.sh status

/health 应包含 Profile、revision、环境指纹、NPU 型号、worker PID、busy、缓存清理和 admission 状态。浏览器只读显示活动 Profile；切换只能通过板端 CLI 完成。

第2课时：Qwen2.5 ACL 候选环境与门禁

板端步骤：ACL、OM、NPU。

cd ~/case9-qwen25-kv1024
source /usr/local/miniconda3/etc/profile.d/conda.sh
conda activate case9-acl-om
source /usr/local/Ascend/ascend-toolkit/set_env.sh
export PYTHONNOUSERSITE=1
export CASE9_QWEN25_KV_ROOT="$PWD"
export CASE9_QWEN25_KV_BOARD_ID="192.168.1.90"  # 同一块板的历史地址为 192.168.11.14 / 192.168.8.178
export CASE9_QWEN25_KV_SOC_VERSION="Ascend310B4"
export CASE9_QWEN25_KV_OUTPUT_ROOT="$PWD/reports/$(date -u +%Y%m%dT%H%M%SZ)"
export PYTHONPATH="$PWD${PYTHONPATH:+:$PYTHONPATH}"

bash scripts/provision_qwen25_kv102_board.sh check
bash scripts/provision_qwen25_kv102_board.sh inspect
bash scripts/provision_qwen25_kv102_board.sh smoke

20T 使用独立的 ~/case9-qwen25-kv1024-20t，并应改为 Ascend310B1、B1 OM/contract/lock。

第2课时：Qwen2.5 ACL 候选服务与最小 API

板端步骤：ACL、OM、NPU，只在 smoke 通过后启动。

export QWEN25_ROOT="$PWD"
export QWEN25_KV_OM="$PWD/artifacts/qwen25-static-kv-1024-v2.om"
export QWEN25_KV_CONTRACT="$PWD/contracts/qwen25-static-kv-1024-v2-om-contract.json"
export QWEN25_KV_TOKENIZER="$PWD/artifacts/tokenizer.json"
export QWEN25_KV_TOKENIZER_CONFIG="$PWD/artifacts/tokenizer_config.json"
export QWEN25_KV_LOCK="$QWEN25_KV_OM.lock.json"
export QWEN25_KV_TOKENIZER_LOCK="$QWEN25_KV_TOKENIZER.lock.json"
export QWEN25_KV_MAX_TOKENS=80
bash scripts/run_qwen25_kv_acl_service.sh

另开 shell 检查：

curl -fsS http://127.0.0.1:8084/health
curl -fsS http://127.0.0.1:8084/v1/models

第2课时：Qwen2.5 候选网关与文字页

板端步骤：候选 ACL、JSON/SSE、长输出和资源门通过后，才可启动网关和文字页。

export GATEWAY_API_KEY="$(openssl rand -hex 24)"
bash scripts/run_qwen25_kv102_gateway.sh
bash scripts/run_qwen25_kv102_text_chat.sh

Qwen2.5 ACL 候选链与 MindSpore 候选链使用相同 7867/7868，二者互斥。正式 8080 -> 7861 -> 7865 保持不变。

第3课时：浏览器聊天交互

按实际运行板卡访问：

• 8T：http://192.168.1.90:7868/
• 20T：http://192.168.1.95:7868/

页面无浏览器鉴权，只能在可信实验网络使用。发送一条中文问题，观察 start -> delta -> done 的流式事件；页面显示活动 Profile，模型切换时服务端会话会被清空，避免旧模型上下文发给新 worker。

第3课时：API/SSE 验证

可用 curl 直接验证候选网关：

curl -fsS \
  -H "Authorization: Bearer $GATEWAY_API_KEY" \
  -H "Content-Type: application/json" \
  -d '{"model":"case9-rag","messages":[{"role":"user","content":"你好"}],"stream":true,"max_tokens":32,"temperature":0,"top_p":1}' \
  http://127.0.0.1:7867/v1/chat/completions

服务只返回前缀差量，并在末尾发送 [DONE]。finish_reason=length 表示达到 max_tokens 上限，文字 UI 不会把截断回复当作成功完成的对话轮次。

第3课时：证据与日志保存

每次批次使用唯一 UTC 目录，保存：

• 完整命令和实际 PID
• 服务日志、请求和原始响应
• 环境指纹、模型哈希、lock/contract
• npu-smi before/during/after 快照
• case9-modelctl status、监听端口和 worker 命令行

Health: Alarm 可作为诊断记录，但不能单独用来伪造通过结论。性能数字必须带 SoC、环境、warmup、循环数、百分位方法和报告路径。

第3课时：失败处理与 fail-closed

• 只停止本批次明确记录且命令行匹配的 worker PID
• 保留失败日志、哈希和报告，不删除系统 CANN、conda 缓存、其他模型或正式服务
• 维持 blocked、not-run 或具体失败状态，不自动切换 CPU、云端、Torch、vLLM、MindIE 或其他模型
• 切换失败先回滚上一个已验证 Profile；回滚失败则候选链不可用
• 出现 DRV_LPM_FAULT、设备重置、worker 非正常退出或 NPU 内存持续增长时，先保存 dmesg -T、npu-smi info、modelctl status、监听端口和 PID，再停止扩大测试
• 一次受控恢复不能写成模型稳定性通过

相同模型名或 IP 别名不能自动继承正式状态。

第3课时：模型切换与会话边界

case9-modelctl switch 会先停止旧 worker，再启动新 worker，轮询健康状态并记录活动状态。文字 UI 按活动 Profile generation 命名会话；状态变化后立即丢弃旧会话。

客户端不能指定 Profile、权重路径、后端或任意 Python 表达式。网关只暴露稳定的 case9-rag，服务内部固定为 case9-active，浏览器看不到模型路径。

第3课时：结课演示流程

1. 演示案例架构：UI、网关、服务、runtime、NPU 的关系
2. 演示控制机前端构建和测试
3. 在板端演示环境激活、Profile 状态和候选切换
4. 启动网关与文字页，完成一次中文聊天交互
5. 检查 /health、/v1/models、SSE 响应和运行日志
6. 说明失败规则：blocked 不可激活、不切换 CPU、只停本批次 PID

课堂任务

1. 阅读 src/experiment/case9.md 和 samples/case9/README.md，画出候选链分层图
2. 在控制机完成 Python 语法检查和前端 npm ci、npm test、npm run build
3. 在教师指定的板卡上执行环境快照、Profile list/status 和 Qwen1.5 实验切换
4. 启动 MindSpore 候选网关与文字页，完成一次中文聊天交互
5. 保存请求、响应、PID、健康状态和日志，整理结课演示材料

交付物

• linux/case9/chat-demo.md
• linux/case9/final-report.md

报告必须包含：使用的板卡地址与 SoC、环境激活命令、候选 Profile、端口关系、API 契约、一次完整请求/响应、服务 PID、日志路径、失败或未完成门禁，以及是否使用了 CASE9_ALLOW_EXPERIMENTAL=1。

验收标准

• 前端构建和测试通过
• 板端聊天服务能启动并完成一次中文交互
• 能说明模型、API、UI 和运行日志的关系
• 能复现主要命令：环境激活、Profile 切换、网关/UI 启动、健康检查
• 能说明 case9-rag、case9-active、端口和 Profile 状态
• 遵守失败规则：不切换 CPU、不启动 blocked Profile、只停止明确记录的 worker PID
• 结课演示和最终报告包含可复核的命令、证据路径和未完成边界
