第5章：DVPP视频处理基础

周贤中2026/5/5大约 76 分钟

Ascend 310B 芯片内置了 DVPP（Digital Vision Pre-Processing） 硬件加速引擎，提供视频编解码（VENC/VDEC）、图像处理（VPC）和 JPEG 编解码能力。本章从基础概念出发，逐步深入到各子模块的 API 使用、性能调优和实战集成。

DVPP 基础概念与编程模型

DVPP（Digital Vision Pre-Processing）是 Ascend 芯片内部的一组硬件加速模块，专门处理图像和视频数据。它独立于 NPU 的 AI Core（推理引擎），不占用 AI 算力。PyACL 通过 acl.media 接口对外暴露这些能力。

本节覆盖所有 DVPP 子模块（VENC、VDEC、VPC、JPEGE、JPEGD）共享的基础概念。初次接触 DVPP 时，建议先阅读本节，再进入具体子模块的内容。

DVPP 在芯片中的位置

Ascend 310B4 可从应用开发视角理解为以下几类片上资源：

AI Core × 1: DaVinci V300（矩阵运算，NPU 推理主力）
片上 CPU × 4: 4 个 64 位 ARMv8-A 通用处理核。npu-smi 可按 AI CPU / control CPU / data CPU 查询和配置数量，默认配比为 1:3:0；这是启动配置，修改后需要复位生效，不是运行时动态划分
DVPP: 独立视觉/媒体处理硬件单元（独立于 AI Core，也不是 CPU/AICPU 上的软件模块）
- VENC: 视频编码
- VDEC: 视频解码
- VPC: 图像处理（resize/crop/csc）
- JPEGE: JPEG 编码
- JPEGD: JPEG 解码
设备内存与内部总线: AI Core、DVPP 与片上 CPU 通过设备内存和内部总线交换数据

关键要点：DVPP 与 AI Core 是芯片上两个独立的硬件域。DVPP 编码 1080p 视频与 AI Core 执行 YOLO 推理可以并行运行，二者不竞争同一计算单元；CPU 侧主要负责内存、描述符和任务下发，不执行像素级编解码计算。

DVPP 数据流

DVPP 接收来自 DDR 内存 的数据，处理后写回 DDR。CPU 侧的工作是准备输入描述符、下发任务、等待回调或 Stream 同步完成——不参与实际像素级处理。

数据流五步：(1) CPU 侧分配设备内存并拷贝数据到设备 -> (2) DVPP 硬件通过内部总线读取 -> (3) 处理后将结果写入输出缓冲区 -> (4) DVPP 通过回调或 Stream 完成事件通知 CPU 侧 -> (5) CPU 侧按需从设备内存拷回结果。

核心机制：DVPP 直接访问 DDR，不经过 CPU 执行像素级处理。这是它能比 CPU 软件处理快得多的根本原因。

子模块概览

模块	全称	功能	输入格式	输出格式	本教程章节
VENC	Video Encoder	视频编码	NV12 原始帧	H.264 / H.265 码流	VENC
VDEC	Video Decoder	视频解码	H.264 / H.265 码流	NV12 原始帧	VDEC
VPC	Video Pre-Processing Core	图像处理	NV12 / RGB / BGR	NV12 / RGB / BGR	VPC
JPEGE	JPEG Encoder	JPEG 编码	YUV420SP / YUV422SP	JPEG 码流	JPEG
JPEGD	JPEG Decoder	JPEG 解码	JPEG 码流	YUV420SP / YUV444	JPEG

PNGD（PNG 解码器）虽然列在 DVPP 规格中，但在 310B (CANN 8.3.RC1) 上实测输出缓冲区全零。310B 上 PNG 解码请使用 CPU 方案（Pillow / OpenCV）。本教程不含 PNGD 章节。

AIPP vs DVPP（何时用哪个）

PyACL 的媒体处理分两类能力：

DVPP：适合执行“低级别”的高吞吐预处理——JPEG/视频解码、YUV 与 RGB 转换、缩放、裁剪等。优点是速度快、CPU 负载低，但受格式与对齐约束。
AIPP（Artificial Intelligence Pre-Processing）：适合执行“模型输入级”的精确预处理——统一色域/像素变换、量化/去均值、通道顺序等。AIPP 分静态（在模型转换时固化到 .om）与动态（运行时通过接口设置）两种模式。

常见组合：先用 DVPP 完成解码与粗略 resize/crop，再用 AIPP（静态或动态）做最后的色域和像素级处理，保证与模型输入要求一致。

H.264 与 H.265 编解码基础

VENC 和 VDEC 都围绕 H.264/H.265 工作。理解这些编码标准的基本概念，是使用 DVPP 编解码模块的前提。

什么是 H.264

H.264（也叫 AVC）是目前全球使用最广泛的视频编码标准。核心思想是去除视频中的冗余：空间冗余通过帧内预测消除，时间冗余通过帧间预测消除，统计冗余通过熵编码消除。

编码后的每一帧按类型分为：

帧类型	全称	大小	依赖	说明
I 帧 (IDR)	Instantaneous Decoder Refresh	最大（~80KB@480p）	无	独立解码，不依赖任何其他帧
P 帧	Predictive	中等（~5-15KB@480p）	前一帧	只存与前一帧的差异
B 帧	Bi-predictive	最小（~2-5KB@480p）	前后帧	双向预测，压缩率最高但延迟最大

B 帧与实时通信：B 帧需要参考“未来”帧，引入额外延迟。WebRTC 和实时视频通话通常禁用 B 帧（tune=zerolatency），只用 I 帧和 P 帧。

GOP（Group of Pictures）：一个 I 帧到下一个 I 帧之间的帧组。GOP=30 表示每 30 帧插入一个 I 帧（30fps 下每秒一个关键帧）。IDR 帧必须从 IDR 帧开始才能正确解码。

NAL 单元与 Annex-B 格式：H.264 码流由 NAL 单元组成（SPS、PPS、IDR Slice、Non-IDR Slice、SEI）。Annex-B 格式用起始码 0x00000001 分隔每个 NAL 单元。VDEC 要求输入必须是 Annex-B 格式。

什么是 H.265

H.265（也叫 HEVC）是 H.264 的下一代标准，核心目标：相同画质下码率减半。

特性	H.264	H.265
编码块大小	16×16 宏块（固定）	8×8 到 64×64 CTU（自适应）
帧内预测方向	9 种	35 种
压缩率	基准	同画质下码率少 50%
编码复杂度	基准	约 2-5 倍
浏览器支持	100%	>95%（Firefox 不支持 WebRTC H.265）

为什么本章仍以 H.264 作为主线：H.264 在 WebRTC 和教学演示里最稳定、最容易复现；同时，本章的 VENC/VDEC minimal 样例、基准脚本和 WebRTC 综合案例都补充了 H.265/HEVC 路径。对比来看：(1) CANN VENC/VDEC 对 H.264 和 H.265 的 API 基本一致，主要差别是 entype；(2) ARM 平台上 libx264 的测试码流更容易生成；(3) H.265 可作为同一套 DVPP API 的对照路径，用于理解两种编码的工程差异。

ACL 初始化——四步必要步骤

任何使用 DVPP 的 Python 进程，都必须在开头执行这四个调用，顺序固定不可变：

import acl

ret = acl.init()                    # (1) 初始化 ACL 运行时
ret = acl.rt.set_device(0)          # (2) 选择 NPU 设备 0
ctx, ret = acl.rt.create_context(0) # (3) 在设备上创建执行上下文
ret = acl.rt.set_context(ctx)       # (4) 将上下文绑定到当前线程

为什么需要 context：ACL 的 context（上下文）是线程局部的。每个需要调用 ACL API 的线程都必须绑定自己的 context。回调线程里必须再调一遍 set_context(ctx)——主线程的 context 不会自动传递到回调线程。

多线程规则：一个设备可以创建多个 context，但一个 context 同时只能绑定一个线程，一个线程同时只能绑定一个 context。同一个 context 可以在不同时间绑定到不同线程（但不能同时）。

通道模型

VENC 和 VDEC 都采用**通道（Channel）**模型。通道是 DVPP 硬件资源的抽象——创建一个通道就是向驱动申请一个硬件编码器/解码器实例。

通道创建遵循“描述符 -> 通道”两步模式：先创建通道描述符并设置参数，再调用 create_channel 申请硬件资源。描述符只是一组参数配置，create 时才真正向驱动申请资源。

DVPP 内部有两种不同的通道模型：

	VENC / VDEC 专用通道	VPC / JPEG 通用通道
创建 API	`venc_create_channel()` / `vdec_create_channel()`	`dvpp_create_channel()`（无需设置 mode）
异步机制	回调线程（`process_report` 轮询）	Stream 同步（`synchronize_stream` 阻塞）
线程模型	需要独立回调线程 + Queue	不需要额外线程
数据描述	VENC: pic_desc->stream_desc，VDEC: stream_desc->pic_desc	pic_desc -> pic_desc（同类型）

VENC/VDEC 回调式：主线程发送帧后阻塞在 Queue.get()，回调线程通过 process_report 轮询硬件完成事件，触发回调后 Queue.put 唤醒主线程
VPC/JPEG Stream 式：主线程下发异步任务后调用 synchronize_stream 阻塞等待，硬件完成时直接通知 Stream（无需回调线程）

通道复用 vs 创建/销毁：每次 创建通道() -> 处理 N 帧 -> 销毁通道() 的固定开销约 5-10ms。对于单帧编码场景，创建/销毁的开销远超编解码本身。最佳实践：创建一次通道，连续处理所有帧，最后销毁。

通道数是有限的：Ascend 310B4 的 VENC/VDEC 硬件实例数量有限（通常每种 1-2 个）。

回调线程模型

DVPP 是异步的：发送工作请求后立即返回，结果通过回调在另一个线程中返回。

异步处理时序：(1) 主线程发送帧请求后立即返回 -> (2) 主线程阻塞在 Queue.get() 等待结果 -> (3) DVPP 硬件完成处理 -> (4) 回调线程收到事件 -> (5) 回调将结果 Queue.put() -> (6) 主线程被唤醒得到结果

VENC vs VDEC 回调的关键差异：

	VENC 回调	VDEC 回调
参数顺序	`(输入_pic_desc, 输出_stream_desc)`	`(输入_stream_desc, 输出_pic_desc)`
读取输出	`获取码流大小/数据()`	`获取图片返回码()` + `获取图片数据/大小()`
返回码检查	无	必须检查，非 0 = 解码失败
销毁输入	`销毁图片描述符(输入)`	`销毁码流描述符(输入)`
销毁输出	不需要（调用方管理）	`销毁图片描述符(输出)`

记忆方法：第一个参数总是“输入”，第二个总是“输出”。VENC 输入图片->输出码流；VDEC 输入码流->输出图片。

为什么用 Queue 而不是 Event：Queue 天然适合“生产者（回调线程）-> 消费者（主线程）”模式——支持缓冲（多帧排队）、阻塞等待（Queue.get(timeout=5.0)）、线程安全（无需额外锁）。

为什么是 300ms：process_report(300ms) 阻塞最多 300ms 等待 DVPP 硬件完成通知。太短（如 10ms）会高频 CPU 轮询，太长（如 5000ms）会导致销毁通道时等待过久。300ms 是平衡值。

DVPP 内存管理

DVPP 有两套内存系统，必须正确区分：

操作	分配位置	访问方式	用途	释放
`dvpp_malloc(大小)`	设备端（NPU 片内或 DDR）	不能被 CPU 直接读写	DVPP 硬件访问的输入/输出缓冲区	`dvpp_free(ptr)`
`malloc_host(大小)`	主机端（系统 DDR）	CPU 可正常读写	回调中临时中转数据	`free_host(ptr)`

数据搬运方向：memcpy(设备内存, 主机数据, 大小) — 主机->设备（发送数据给 DVPP）；memcpy(主机内存, 设备数据, 大小) — 设备->主机（取回结果）。

常见内存错误：

错误	现象	原因
忘记 `dvpp_free`	内存泄漏 -> 后续分配失败	每帧分配但未释放
忘记 `free_host`	主机内存泄漏	回调中分配主机内存后未释放
在主机上直接读设备指针	段错误 / 无效数据	设备内存不能直接被 CPU 访问
回调中未销毁输入描述符	内存泄漏	VENC pic_desc / VDEC stream_desc 必须由回调销毁

描述符模型

DVPP 使用两种描述符来描述输入/输出数据：

pic_desc（图片描述符）：描述一帧图像（NV12 / RGB 等），包含数据指针、大小、格式、宽高、stride。VDEC 专用字段：ret_code（0=解码成功，非0=失败）。
stream_desc（码流描述符）：描述一段压缩码流（H.264 / H.265 / JPEG），包含数据指针和大小。

子模块	输入描述符	输出描述符	回调参数顺序
VENC	pic_desc	stream_desc	`(input_pic_desc, output_stream_desc)`
VDEC	stream_desc	pic_desc	`(input_stream_desc, output_pic_desc)`
JPEGE	pic_desc	stream_desc	同 VENC
JPEGD	stream_desc	pic_desc	同 VDEC

NV12——DVPP 的通用货币

NV12（也叫 YUV420SP）是 DVPP 所有图像相关模块的首选像素格式。

为什么 NV12：(1) 体积小——每像素 1.5 字节（RGB 是 3 字节），省 50% 内存和带宽；(2) 人眼匹配——利用人对亮度敏感、对色度不敏感的特性，降低色度分辨率；(3) 硬件原生——VENC/VDEC 硬件内部直接处理 NV12；(4) 摄像头兼容——大多数摄像头输出 YUV 格式，接近 NV12。

内存布局：NV12 缓冲区 = [Y 平面]（H×W，每像素 1 字节亮度）+ [UV 交错平面]（H/2 × W，每 2 字节一组 U,V）。总字节数 = H × W × 3/2。

与其他 YUV 格式的区别：

格式	全称	内存布局	DVPP 支持
NV12	YUV420SP	Y 平面 + UV 交错平面	VENC / VDEC / VPC / JPEGE
NV21	YVU420SP	Y 平面 + VU 交错平面 (U/V 顺序相反)	VDEC / VPC
I420	YUV420P	Y 平面 + U 平面 + V 平面（3 个独立平面）	VPC (部分)
YUYV	YUV422	YUYV 交错（每 2 像素共享 UV）	— (需 VPC 转换)

USB 摄像头输入 -> NV12 的路径：大多数 USB 摄像头输出 YUYV 或 MJPG，不是 NV12。转换可选 CPU 路径（cv2.cvtColor + bgr_to_nv12()）或 VPC 路径（VPC CSC: YUYV->NV12，但 310B 不支持 CSC）。

DVPP V1 与 himpi V2 — 两套 API 体系

CANN 为 Ascend 310B 提供了两套不同的媒体处理 API：

	DVPP V1 (`acl.media`)	himpi V2 (`acl.himpi`)
全称	Digital Vision Pre-Processing	Hi Media Processing Interface
定位	AscendCL 通用媒体处理	专用媒体处理（对标 HiMPP）
通道模型	VENC/VDEC 专用 + 通用 dvpp 通道	统一 `*_create_chn`
310B Python 可用性	大部分可用	通道创建不可用

himpi 的 *_create_chn 函数需要传入 C 结构体（如 hi_vpc_chn_attr），Python 侧不支持创建这些结构体。

选择指南：在 310B 上处理媒体数据时：

VENC/VDEC 编解码 -> acl.media.venc_* / vdec_*（唯一选择）
VPC resize/crop -> acl.media.dvpp_vpc_*_async
JPEG 编解码 -> acl.media.dvpp_jpeg_*_async
旋转/翻转/滤波/仿射 -> CPU (OpenCV)
310P/710 等新硬件 -> himpi V2

典型 DVPP 使用模式

视频推理管道：VDEC 解码 -> VPC YUV 格式调整与缩放 -> 若需 RGB 或额外预处理，再由 AIPP 完成 -> 传入模型
静态图片分类：JPEGD 解码 -> VPC 缩放/裁剪 -> 如需色域/像素变换使用 AIPP -> 传入模型
全硬件转码：VDEC（H.264->NV12）-> VPC（resize）-> VENC（NV12->H.264），设备内零拷贝

开发注意事项

DVPP 输出对分辨率与地址有对齐要求（stride/padding），读取数据时需依据描述信息处理
使用异步接口（*_async）时必须配合 Stream 与同步机制
Host->Device 的异步拷贝源内存应使用页锁定（pinned）内存（acl.rt.malloc_host）
优先把耗时的像素级操作下沉到 DVPP/AIPP，避免在 CPU（Python）端逐像素处理
310B 上 dvpp_vpc_convert_color_async（CSC 色彩空间转换）不可用

VENC — 硬件视频编码

VENC（Video Encoder）将 NV12 原始帧编码为 H.264/H.265 码流。前置基础：DVPP 基础概念。
文中所有完整可运行的代码在 samples/chapter5/ 目录下。

理论背景

为什么需要硬件编码

H.264 视频编码是计算密集型任务。一块 640×480@30fps 的视频流，纯 CPU 软件编码（如 libx264）会占用 ARM Cortex-A55 的大量计算资源。对于 Orange Pi AI Pro 这样的嵌入式设备，CPU 资源有限，软件编码不仅影响视频质量（可能因算力不足而降低帧率），还挤占了其他任务的 CPU 时间。

昇腾 310B 芯片内部集成了 VENC（Video Encoder） 硬件模块，专用于 H.264/H.265 编码。硬件编码器具有：

固定功能电路：编码路径完全硬化，功耗和延迟远低于通用 CPU
独立于 AI Core：不占用 NPU 推理算力
实时性保证：硬件 pipeline 确保编码在固定时间内完成

CANN / ACL 体系

CANN（Compute Architecture for Neural Networks）是华为昇腾芯片的全栈软件栈，其层级结构如下：

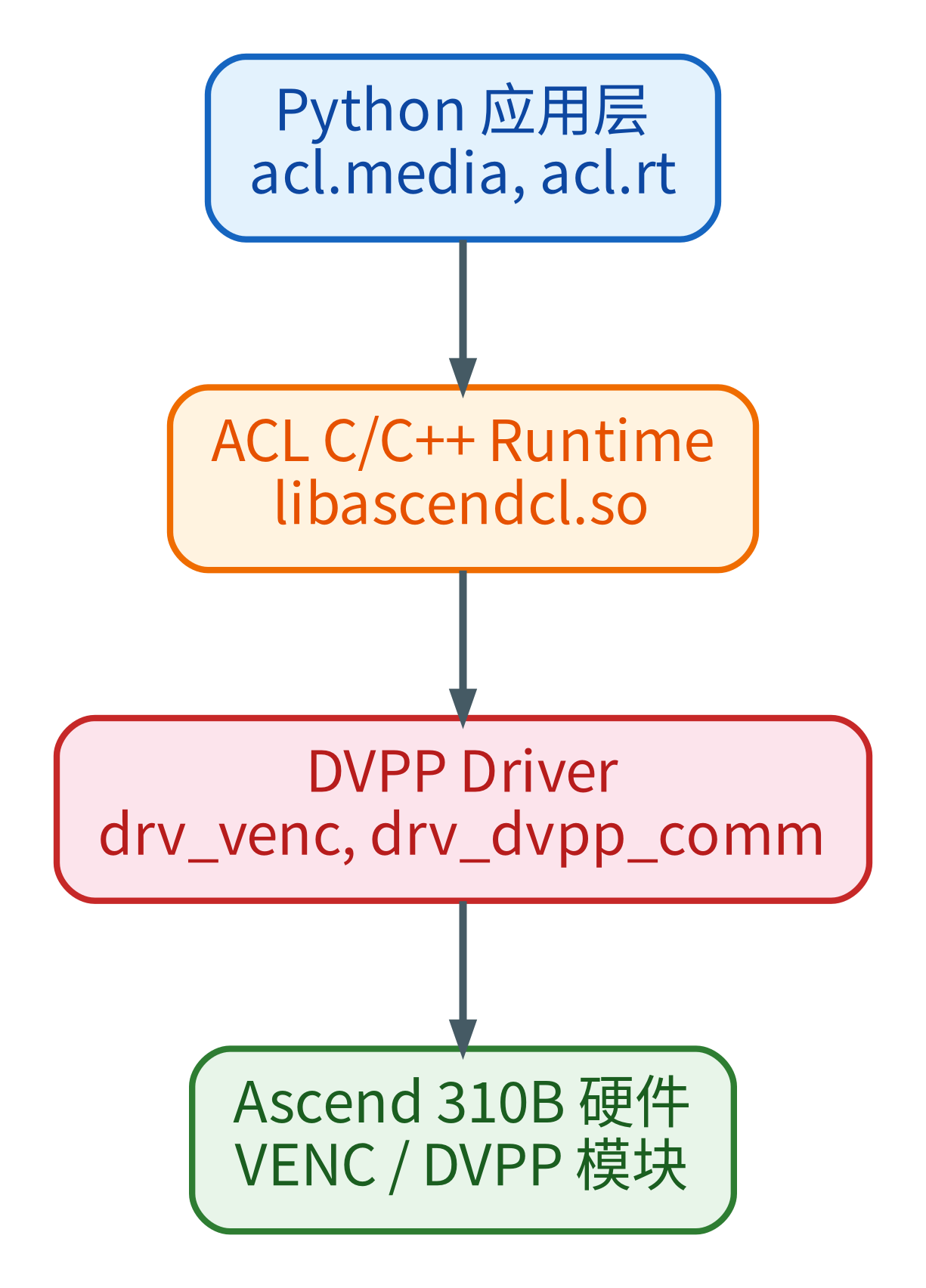

CANN/ACL 与 DVPP 的调用层次

ACL（Ascend Computing Language）：CANN 的核心编程接口，提供设备管理、内存管理、媒体处理等 API
DVPP（Digital Vision Pre-Processing）：数字视觉预处理模块，包含 VENC（编码）、VDEC（解码）、VPC（图像处理）、JPEG 编解码等
acl.media：Python 侧对 DVPP 的封装

VENC 在 DVPP 中的位置

DVPP 各子模块分工详见子模块概览。VENC 的职责：NV12 原始帧 -> H.264/H.265 码流。

VDEC 是它的镜像：H.264/H.265 码流 -> NV12。两者串联可形成全硬件转码管道。

NV12 格式

VENC 的输入格式必须是 NV12（YUV420SP）。详见 NV12 格式，这里只强调 VENC 的关键约束：

总大小：H × W × 3/2 字节（对比 RGB 的 H × W × 3，节省 50%）
stride 对齐：VENC 要求宽度对齐到 16，未对齐会导致编码画面偏移或绿条。对齐公式：((width + 15) // 16) * 16

编码流程（端到端）

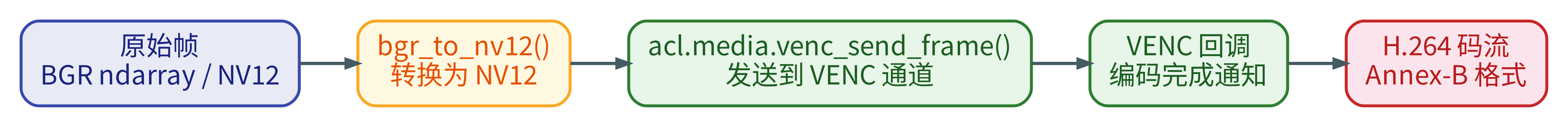

VENC 编码端到端流程

环境与架构

硬件

芯片：Ascend 310B4（Orange Pi AI Pro）
VENC 模块：支持 H.264 Baseline/Main/High，H.265 Main
驱动：drv_venc, drv_h264e, drv_h265e（通过 lsmod | grep venc 验证）

软件

CANN 版本：8.3.RC1
安装路径：/usr/local/Ascend/ascend-toolkit/8.3.RC1/
Python API：/usr/local/Ascend/ascend-toolkit/latest/python/site-packages/acl/
动态库：/usr/local/Ascend/ascend-toolkit/latest/aarch64-linux/lib64/

环境变量

每次使用 CANN Python API 前必须设置：

export LD_LIBRARY_PATH="/usr/local/Ascend/ascend-toolkit/latest/aarch64-linux/lib64:/usr/local/Ascend/driver/lib64:$LD_LIBRARY_PATH"
export PYTHONPATH="/usr/local/Ascend/ascend-toolkit/latest/python/site-packages:$PYTHONPATH"

这两个变量分别解决了：

libascendcl.so: cannot open shared object file — 动态库找不到
No module named 'acl' — Python 包找不到

VENC API 详解

ACL 初始化

4 步固定初始化详见 ACL 初始化，此处只给出 VENC 上下文的代码：

import acl

ret = acl.init()                    # (1)
ret = acl.rt.set_device(0)          # (2)
ctx, ret = acl.rt.create_context(0) # (3)
ret = acl.rt.set_context(ctx)       # (4)
assert ret == 0

所有后续的 VENC API 调用都依赖这个上下文。

VENC 通道模型

通道模型详见通道模型，这里只列出 VENC 特有的 API：

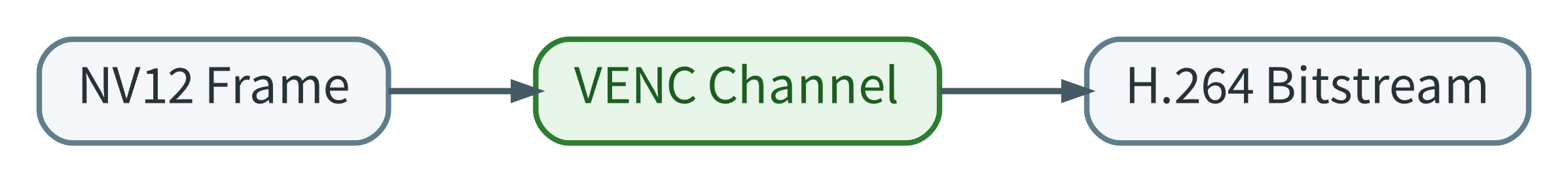

VENC 通道输入输出模型

函数	用途
`venc_create_channel_desc()`	创建通道描述符
`venc_set_channel_desc_*()`	设置通道参数（见下节）
`venc_create_channel(desc)`	创建通道（返回 0 即成功）
`venc_send_frame(...)`	发送一帧到编码器
`venc_create_frame_config()`	创建帧配置（控制 force I-frame 等）
`venc_destroy_channel(desc)`	销毁通道
`venc_destroy_channel_desc(desc)`	销毁描述符

通道参数详解

创建 VENC 通道前，必须在描述符上设置编码类型、像素格式、分辨率、GOP、码率等参数。完整参数表及常用值见 VENC 参数速查表。

回调机制

回调线程模型详见回调线程模型。VENC 的回调特点：

参数顺序：(input_pic_desc, output_stream_desc) — 第一个是输入图片，第二个是输出码流
输入 pic_desc 必须由回调销毁（dvpp_destroy_pic_desc）
输出 stream_desc 的数据需在回调中通过 malloc_host + memcpy 拷到主机内存
通过 queue.Queue 将编码结果传回主线程，实现异步->同步转换

开发过程与常见问题与调试

问题 #1：Python 环境找不到 acl 模块

现象：

ModuleNotFoundError: No module named 'acl'

根因：CANN 的 Python 包不在标准 sys.path 中。即使 conda activate 了正确的环境，CANN 的 site-packages 也不会自动加入搜索路径。

修复：

export PYTHONPATH="/usr/local/Ascend/ascend-toolkit/latest/python/site-packages:$PYTHONPATH"

说明：CANN 的 Python 路径是 <toolkit>/python/site-packages，不是 <toolkit>/aarch64-linux/python/site-packages。aarch64-linux/ 下只有动态库（lib64/），没有 Python 包。

是否在代码中修复？ 示例脚本遵循“环境变量在进程外设置”的原则，不内置 sys.path 操作代码。这样可以明确依赖来源，避免隐式修改 Python 搜索路径。

问题 #2：libascendcl.so 找不到

现象：

ImportError: libascendcl.so: cannot open shared object file: No such file or directory

根因：即使 import acl 成功（因为 Python 包路径正确），底层 C 扩展仍需要动态库。

修复：

export LD_LIBRARY_PATH="/usr/local/Ascend/ascend-toolkit/latest/aarch64-linux/lib64:/usr/local/Ascend/driver/lib64:$LD_LIBRARY_PATH"

问题 #3：venc_create_channel 返回 507018 — bitrate 单位错误

现象：

RuntimeError: venc_create_channel failed: 507018 (0x7bc8a)
dmesg: rc_drv_check_bit_rate bit rate set 2000000k error for out of [2k, 614400k]

根因：max_bit_rate 的单位是 kbps（千比特/秒），不是 bps（比特/秒）。

我传入了 2_000_000（2 Mbps 以 bps 表示），被 VENC 驱动解释为 2,000,000 kbps = 2 Gbps，远超上限 614,400 kbps。

修复：

# 错误
media.venc_set_channel_desc_max_bit_rate(desc, 2_000_000)  # bps -> 超出范围

# 正确
media.venc_set_channel_desc_max_bit_rate(desc, 2_000)       # kbps = 2 Mbps

dmesg 调试技巧：VENC 错误信息会写入内核日志，dmesg | grep -i venc 是排查参数问题的第一手段。

问题 #4：venc_create_channel 返回 507018 — GOP 为 0

现象：

dmesg: rc_check_com_attr gop 0 err, should be in [1 65536]
dmesg: rc_create_chn check user rc attr err

根因：key_frame_interval（即 GOP — Group of Pictures）未设置，默认值为 0，不在合法范围 [1, 65536] 内。

GOP 控制多少个 P/B 帧之间插入一个 I 帧（关键帧）。GOP=30 意味着每 30 帧一个 I 帧，这在 30fps 下相当于每秒一个关键帧。GOP=0 对编码器没有意义（永远不产生 I 帧？），因此被拒绝。

修复：

media.venc_set_channel_desc_key_frame_interval(desc, 30)  # GOP=30

问题 #5：venc_set_channel_desc_channel_id 不存在

现象：

AttributeError: module 'acl.media' has no attribute 'venc_set_channel_desc_channel_id'

根因：VDEC 有 vdec_set_channel_desc_channel_id，但 VENC 的 API 中没有对应的 setter。VENC 的 channel_id 由驱动自动分配，不能手动设置。

这暴露了 CANN API 的一个不对称设计：VDEC 和 VENC 虽然结构相似，但细节不同，不能简单类比。

问题 #6：NumPy 维度索引错误

现象：

ValueError: could not broadcast input array from shape (640,640) into shape (640,)

根因：NV12 数据是 2D 数组 (H*3/2, W)，但代码用 1D 线性偏移去索引：

# 错误：nv12_data[src_off : src_off + w] 切出了形状 (w, w) 而非 (w,)
nv12_padded[off : off + w] = nv12_data[src_off : src_off + w]  # 2D -> 1D 广播失败

当 src_off = row * w = 0 时，nv12_data[0:640] 取到的是整个 Y plane 的前 640 行（即整个 640×640 区域），而不是第 0 行的 640 个像素。

修复：使用 2D 切片明确行列：

nv12_padded_2d = np.zeros(stride * h * 3 // 2, dtype=np.uint8).reshape(-1, stride)
nv12_src_2d = nv12_data.reshape(-1, w)

# Y plane
for row in range(h):
    nv12_padded_2d[row, :w] = nv12_src_2d[row, :w]

# UV plane
for row in range(h // 2):
    nv12_padded_2d[h + row, :w] = nv12_src_2d[h + row, :w]

nv12_padded = nv12_padded_2d.ravel()

问题 #7：stride 对齐

VENC 要求输入帧的宽度对齐到 16（硬件约束）。NV12 数据填充时，Y plane 每行宽度应为 aligned_width（stride），UV plane 同理。

self._align = 16
self._stride = ((width + self._align - 1) // self._align) * self._align
# 640 -> 640 (已对齐)，638 -> 640 (补齐)

不设置 stride 对齐会导致编码出的画面出现偏移或绿条。

问题 #8：NPU Alarm 状态混淆

现象：

npu-smi info: Health = Alarm

该状态容易被误认为 VENC 不可用。但实际测试表明 Alarm 不影响 VENC（参数正确就能创建成功）。Alarm 可能与其他传感器（温度、电源）有关，不一定反映 DVPP 模块状态。

调试建议：不要仅依据 NPU 全局状态判断模块可用性，应通过 dmesg 获取具体的模块级错误信息。

练习脚本

三个可独立运行的脚本位于 samples/chapter5/，建议按顺序阅读理解。

概览

文件	学习内容	运行时间
`check_cann.py`	ACL 初始化的 4 个必要调用	<1s
`venc_minimal.py`	原始 VENC API：同一帧 NV12 分别编码为 H.264/H.265	~3s
`bench_venc.py`	`CannVenc` 封装类 + H.264/H.265 分辨率扫描对比	~20s

实现方式：本节示例直接使用 acl.media.venc_* API，不依赖额外封装库。

export LD_LIBRARY_PATH="/usr/local/Ascend/ascend-toolkit/latest/aarch64-linux/lib64:/usr/local/Ascend/driver/lib64:$LD_LIBRARY_PATH"
export PYTHONPATH="/usr/local/Ascend/ascend-toolkit/latest/python/site-packages:$PYTHONPATH"

python samples/chapter5/check_cann.py        # -> ACL init OK  soc=Ascend310B4
python samples/chapter5/venc/venc_minimal.py      # -> H.264/H.265 关键帧编码结果
python samples/chapter5/venc/bench_venc.py        # -> H.264/H.265 VENC vs CPU 帧率表

走读：ACL 初始化 — `check_cann.py`

import acl

ret = acl.init()                    # (1) 初始化 ACL 运行时
ret = acl.rt.set_device(0)          # (2) 绑定设备 0
ctx, ret = acl.rt.create_context(0) # (3) 创建执行上下文
ret = acl.rt.set_context(ctx)       # (4) 绑定上下文到当前线程

这四个调用是固定的，顺序不能变。任何使用 CANN 的 Python 进程都需要它们。

走读：最小编码 — `venc_minimal.py`

这是理解 VENC 的核心文件。脚本用同一帧确定性 NV12 输入，分别创建 H.264 Baseline 与 H.265 Main 通道并编码一帧。两个路径的 API 基本一致，主要差异是 entype：

ENTYPE_H265_MAIN = 0
ENTYPE_H264_BASE = 1

CODECS = [
    ("H.264 Baseline", ENTYPE_H264_BASE, 2_000),
    ("H.265 Main", ENTYPE_H265_MAIN, 2_000),
]

代码分为 5 个阶段：

(1) ACL 初始化 — 与 step1 相同。

(2) 回调线程 — VENC 是异步的：

cb_queue: queue.Queue = queue.Queue(maxsize=8)

def venc_callback(input_pic_desc, output_stream_desc, _user_data):
    size = media.dvpp_get_stream_desc_size(output_stream_desc)  # 读取编码后大小
    ptr  = media.dvpp_get_stream_desc_data(output_stream_desc)  # 读取数据指针
    host_buf = acl.rt.malloc_host(size)        # 分配主机内存
    acl.rt.memcpy(host_buf, size, ptr, size, ACL_MEMCPY_DEVICE_TO_HOST)
    cb_queue.put(ctypes.string_at(host_buf, size))  # 拷贝为 Python bytes
    acl.rt.free_host(host_buf)
    media.dvpp_destroy_pic_desc(input_pic_desc)     # 回调负责销毁输入

def callback_thread(_args):                  # 独立线程处理回调
    acl.rt.set_context(ctx)                  # 必须重新绑定上下文
    while running[0]:
        acl.rt.process_report(300)           # 300ms 轮询

(3) 创建通道 — 按当前 codec 设置 entype、NV12 格式、分辨率、GOP、帧率和码率后调用 venc_create_channel()。H.264 Baseline 使用 entype=1，H.265 Main 使用 entype=0。

(4) 发送一帧 — NumPy 生成紧凑 NV12 -> 宽度 padding 到 16 对齐 -> dvpp_malloc -> venc_send_frame -> cb_queue.get() 等待 H.264/H.265 码流结果。

(5) 清理 — 销毁通道、描述符、帧配置，释放 DVPP 内存。

走读：封装与基准 — `bench_venc.py`

bench_venc.py 将原始 VENC API 封装为可复用的 CannVenc 类，然后做 H.264/H.265 双分辨率扫描 对比硬件 vs CPU 编码性能。整个文件 ~380 行，分为 6 个部分。

(1) 测试参数

RESOLUTIONS = [
    (640, 480),
    (1280, 720),
    (1920, 1080),
    (2560, 1440),      # 2K
    (3840, 2160),      # 4K
]

TEST_FRAMES = 90            # 恰好 3 个 GOP（GOP=30 × 3）
TEST_GOP = 30                # 1 个 I + 29 个 P，模拟真实视频流
RANDOM_SEED = 42             # 固定种子 -> 结果可复现
WARMUP_FRAMES = 3
FPS = 30

90 帧：3 个完整 GOP，每个 GOP 含 1 个 I 帧 + 29 个 P 帧，I 帧占比 3.3%，与真实视频流一致
固定种子 42：同一种子下任何机器生成的测试帧内容相同，保证跨运行可复现
3 帧预热：排除首次编码的驱动初始化开销（比旧版 10 帧更精简）

(2) 确定性测试帧生成

def make_test_yuv420_frame(i: int, w: int, h: int) -> tuple[np.ndarray, np.ndarray, np.ndarray]:

直接生成 YUV420 平面，再按测试路径转换：VENC 路径拼成 NV12，CPU 路径拼成 yuv420p/I420。这样无需 BGR/RGB 转换，测量的是纯编码性能。每帧包含：

水平渐变 + 垂直渐变叠加
正弦移动白条：模拟时间相关性，防止编码器走 P 帧"全零残差"捷径
角落棋盘格：8×8 方块交替，测试空间纹理编码

(3) CannVenc 类详解

将 venc_minimal.py 的原始 API 封装为可复用的同步接口。

__init__ — 通道创建：与 venc_minimal.py 相同逻辑，额外计算 stride 对齐（((w+15)//16)*16）和输出缓冲区大小。

_venc_callback — 编码完成回调：从 output_stream_desc 读取编码数据 -> malloc_host -> memcpy 拷到主机内存 -> 放入 Queue。回调负责销毁输入的 pic_desc。

encode(nv12, force_keyframe) — 编码一帧：

# (1) NV12 宽度补齐到 stride（16 对齐）—— VENC 硬件约束
padded = np.zeros(stride * h * 3 // 2, dtype=np.uint8).reshape(-1, stride)
src = nv12.reshape(-1, w)
for r in range(h):                 # Y 平面逐行拷贝
    padded[r, :w] = src[r, :w]
for r in range(h // 2):             # UV 平面逐行拷贝
    padded[h + r, :w] = src[h + r, :w]

# (2) 分配 DVPP 输入内存 + 拷贝 NV12 到设备
in_buf, _ = media.dvpp_malloc(padded.nbytes)
acl.rt.memcpy(in_buf, padded.nbytes, padded.ctypes.data, padded.nbytes,
              ACL_MEMCPY_HOST_TO_DEVICE)

# (3) 构造输入 pic_desc 和输出 stream_desc
pic = media.dvpp_create_pic_desc()
media.dvpp_set_pic_desc_data(pic, in_buf)
media.dvpp_set_pic_desc_format(pic, PIX_FMT_NV12)
media.dvpp_set_pic_desc_width_stride(pic, stride)    # ← 必须设置 stride
# ... 输出 out_buf + stream_desc ...

# (4) 可选强制 I 帧
if force_keyframe:
    media.venc_set_frame_config_force_i_frame(self._frame_cfg, True)

# (5) 排空回调队列（防止上一帧残留干扰）
while not self._cb_queue.empty():
    self._cb_queue.get_nowait()

# (6) 发送编码请求 + 等待回调
media.venc_send_frame(self._ch_desc, pic, sd, self._frame_cfg, None)
encoded = self._cb_queue.get(timeout=5.0)

# (7) 清理：释放 DVPP 内存、销毁 stream_desc、恢复 force I-frame 标志

destroy() — 先 venc_destroy_channel 再停回调线程，与 VDEC 的销毁顺序要求类似。

(4) CPU 编码对比 — bench_cpu_encode()

def bench_cpu_encode(w: int, h: int, codec_name: str, bitrate_bps: int,
                     thread_count: int) -> tuple:
    level = "31" if w * h <= 1280 * 720 else "40"   # <=720p -> 3.1, >=1080p -> 4.0
    codec = av.CodecContext.create(codec_name, "w")
    codec.thread_count = thread_count                # 0=自动多线程，1=单线程
    codec.bit_rate = bitrate_bps                      # bps（注意与 VENC 的 kbps 区分）
    codec.options = {"level": level, "tune": "zerolatency"}
    if codec_name == "libx264":
        codec.profile = "Baseline"                    # H.264 与 VENC entype=1 对应

参数与 VENC 对齐：H.264 使用 Baseline profile、zerolatency tune、相同码率。最新脚本不再生成 BGR/RGB 测试帧，而是统一生成 YUV420 平面：VENC 路径拼成 NV12，CPU 路径拼成 yuv420p/I420 直接交给 PyAV，避免把颜色转换成本混入编码对比。

(5) 主流程 — 分辨率扫描

for w, h in RESOLUTIONS:
    bitrate_kbps = max(2000, int(w * h * FPS * 0.1 / 1000))
    bitrate_bps = bitrate_kbps * 1000

    # VENC 测量
    venc = CannVenc(w, h, bitrate=bitrate_kbps, entype=entype)
    for i in range(WARMUP_FRAMES):                     # 预热
        y, u, v = make_test_yuv420_frame(i, w, h)
        venc.encode(yuv420_to_nv12(y, u, v), force_keyframe=(i == 0))
    t0 = time.perf_counter()
    for i in range(TEST_FRAMES):                        # 正式测量
        y, u, v = make_test_yuv420_frame(i, w, h)
        venc.encode(yuv420_to_nv12(y, u, v), force_keyframe=(i % TEST_GOP == 0))
    venc_fps = TEST_FRAMES / (time.perf_counter() - t0)

    # CPU 测量
    _, cpu_mt_fps, _ = bench_cpu_encode(w, h, cpu_codec_name, bitrate_bps, thread_count=0)
    _, cpu_st_fps, _ = bench_cpu_encode(w, h, cpu_codec_name, bitrate_bps, thread_count=1)

码率自适应公式 max(2000, w*h*fps*0.1/1000) kbps：

480p：640×480×30×0.1/1000 = 921 -> 2000 kbps（下限 2 Mbps）
720p：1280×720×30×0.1/1000 = 2764 -> 2764 kbps
1080p：1920×1080×30×0.1/1000 = 6220 -> 6220 kbps
4K：3840×2160×30×0.1/1000 = 24883 -> 24883 kbps

含义：每像素每秒分配 0.1 bit，按分辨率等比缩放。

(6) 本文件与 venc_minimal.py 的关系

	`venc_minimal.py`	`bench_venc.py`
目的	教学——展示每个 API 调用	基准——评估性能
帧数	1 帧	90 帧 × 5 分辨率
封装	裸 API 直接调用	`CannVenc` 类
对比	无	与 libx264/libx265 A/B 对比
内容	确定性 NV12 单帧	确定性 YUV420 序列（渐变+条+棋盘）
输出	H.264/H.265 关键帧大小	H.264/H.265 双表格

集成到 aiortc

VENC 可集成到 aiortc（Python WebRTC 库）替代默认的 libx264 编码器。

基本思路

通过猴子补丁替换 aiortc 的 H.264 编码器：

import aiortc.codecs.h264 as h264_module
h264_module.H264Encoder = YourCannEncoder

继承策略

推荐继承 H264Encoder：只需覆盖 _encode_frame() 接入 VENC，其余 RTP 封装（RFC 6184 的 FU-A 分片、STAP-A 聚合等）全部继承。

H264Encoder (aiortc) 的继承结构——只需覆盖 _encode_frame() 接入 VENC，其余 RTP 封装全部继承：

_encode_frame() -> libx264 编码 [待覆盖]
_packetize() -> NAL -> RTP 分包 [继承]
_split_bitstream() -> Annex-B -> NAL 分割 [继承]
其他全部继承

回退机制

CANN 不可用时自动回退到 libx264：

class CannH264Encoder(H264Encoder):
    def _encode_frame(self, frame, force_keyframe):
        if not _CANN_READY:
            yield from super()._encode_frame(frame, force_keyframe)
            return
        try:
            # CANN VENC 编码...
        except RuntimeError:
            yield from super()._encode_frame(frame, force_keyframe)

性能对比与基准测试

实测数据：CANN VENC vs CPU 编码

以下数据在 Orange Pi AI Pro（Ascend 310B4）上实测获得，使用 bench_venc.py 脚本。该脚本同时覆盖 H.264 与 H.265，并分别测量 CPU 自动多线程（thread_count=0）和 CPU 单线程（thread_count=1）。

测试条件：GOP=30（I/P 混合），90 帧（3 个完整 GOP），确定性测试帧，固定种子 42。码率按分辨率自动缩放：H.264 使用 max(2M, w*h*fps*0.1) bps，H.265 使用 0.7 倍目标码率。测试帧统一生成为 YUV420 平面，VENC 路径转为 NV12，CPU 路径转为 yuv420p/I420，避免额外 BGR/RGB 颜色转换。

H.264 Baseline

分辨率          VENC帧率     CPU多线程     CPU单线程
────────────────────────────────────────────────────
640x480            166.4          86.6          46.5
1280x720            92.8          39.1          21.2
1920x1080           48.4          13.4           6.0
2560x1440           21.3          11.0           6.8
3840x2160           15.8           7.1           3.7

H.265 Main

分辨率          VENC帧率     CPU多线程     CPU单线程
────────────────────────────────────────────────────
640x480            165.1          31.1          22.9
1280x720            96.6          18.8          14.7
1920x1080           50.7           7.3           6.2
2560x1440           31.1           6.2           5.1
3840x2160           15.4           2.6           2.2

结果解读

H.264 Baseline

分辨率	VENC fps	CPU 单线程	CPU 多线程	vs 单线程	vs 多线程
640×480	166	47	87	3.58x	1.92x
1280×720	93	21	39	4.38x	2.37x
1920×1080	48	6	13	8.07x	3.61x
2560×1440	21	7	11	3.13x	1.94x
3840×2160	16	4	7	4.27x	2.23x

H.265 Main

分辨率	VENC fps	CPU 单线程	CPU 多线程	vs 单线程	vs 多线程
640×480	165	23	31	7.21x	5.31x
1280×720	97	15	19	6.57x	5.14x
1920×1080	51	6	7	8.18x	6.95x
2560×1440	31	5	6	6.10x	5.02x
3840×2160	15	2	3	7.00x	5.92x

实时性观察

H.264：VENC 在 480p、720p、1080p 均超过 30fps；2K/4K 单路未达到 30fps，但仍明显快于 CPU。
H.265：VENC 在 480p、720p、1080p、2K 均超过 30fps；4K 约 15fps，仍约为 CPU 多线程的 5.9 倍。
CPU 多线程比单线程快，但在所有测试点都低于 VENC。H.265 软件编码尤其重，CPU 多线程在 1080p 仅约 7fps。

与 VDEC 的对比

VENC 和 VDEC 在 Ascend 310B4 上的表现模式不同：

对比维度	VENC（编码）	VDEC（解码）
H.264 <=1080p	领先 CPU 多线程	落后 CPU
H.265 <=1080p	大幅领先 CPU 多线程	720p 以上领先 CPU 多线程
4K 表现	仍快于 CPU，但单路低于 30fps	VDEC 约 72fps
拐点	无 CPU 交叉拐点，所有点 VENC 更快	H.264 解码约从 2K 开始领先单线程 CPU
瓶颈	编码计算量大，硬件收益明显	解码计算量较小，Python 回调开销更显著
适合场景	实时推流、录制、转码输出	高分辨率/HEVC 解码、多路或零拷贝管道

根因：视频编码计算量大，H.264/H.265 软件编码很快把 ARM CPU 打满；VENC 把运动估计、变换、量化、熵编码等重计算交给硬件完成，因此全分辨率都领先 CPU。VDEC 的解码计算量小得多，Python 回调、队列和内存搬运的固定开销更容易成为瓶颈。

什么场景下使用 VENC

场景决策树

需要实时视频编码（>30fps）？

是 — 取决于分辨率：
- <=480p: CPU H.264 多线程可超过 30fps，但 VENC 更快且释放 CPU -> 建议 VENC
- 720p/1080p: CPU 编码余量不足或不可用 -> 建议 VENC
- 2K: H.264 VENC 约 21fps，H.265 VENC 约 31fps；需要结合目标帧率选择
- 4K: 单路约 15fps，不满足 30fps；仍明显快于 CPU，适合低帧率录制或离线转码
否（离线/批处理）-> CPU 可考虑，但 VENC 通常仍快 2×~7×，尤其 H.265 收益更大

典型场景推荐

场景	推荐方案	理由
WebRTC 视频通话	VENC	480p/720p 实时编码 + CPU 留给推理
USB 摄像头监控	VENC	1080p@30fps CPU 跑不动，VENC 可超过实时
多路视频流 (>2 路)	VENC 必须	CPU 单路 720p H.264 多线程约 39fps，多路余量不足
4K 录制	VENC	4K 单路约 15fps，适合低帧率录制；30fps 需进一步优化或降低分辨率
本地视频文件转码	均可	离线场景 CPU 也可，但 VENC 更快
AI 推理 + 视频边车	VENC	CPU 编码会抢占 NPU 推理的 host 侧资源
低功耗设备	VENC	硬件编码功耗远低于 CPU 全速运行

多路并发估算

以 1080p@30fps 为目标帧率：

编码器	单路 fps	最多支持路数	CPU 剩余
CPU libx264 多线程	13	0 路（不到 30）	0%
VENC H.264	48	1 路（48/30）	较高
VENC H.265	51	1 路（51/30）	较高

最新单路基准显示，1080p 下 VENC 约 48-51fps，单路 30fps 有余量，但还不足以稳定支撑 2 路 1080p@30fps。多路场景应结合实际码率、GOP、输入来源和端到端链路重新测量。

什么情况下 CPU 编码就够了

只有离线批处理且满足以下全部条件时，CPU 才有意义：

分辨率 <= 480p（CPU H.264 多线程约 87fps，CPU H.265 多线程约 31fps）
不需要实时输出（无帧率硬性要求）
无并发推理任务（CPU 全给编码用）
不想引入 CANN 依赖（如 Docker 环境未安装 CANN）

底线：从 720p 开始，CPU 编码余量快速下降；1080p 及以上的实时视频场景，尤其是在 Orange Pi 这样的嵌入式 ARM 设备上，优先使用 VENC。

验证方法

在 Orange Pi 上分别运行 CPU 和硬件编码服务器，用 htop 观察实时 CPU 占用差异：

# CPU 编码
python server.py --source usb_camera

# 硬件编码
python server.py --source usb_camera --hardware-encode

或直接跑基准测试：

export LD_LIBRARY_PATH="/usr/local/Ascend/ascend-toolkit/latest/aarch64-linux/lib64:/usr/local/Ascend/driver/lib64:$LD_LIBRARY_PATH"
export PYTHONPATH="/usr/local/Ascend/ascend-toolkit/latest/python/site-packages:$PYTHONPATH"
python samples/chapter5/venc/bench_venc.py

VENC 调试与参数速查

常用调试命令

# NPU 状态
npu-smi info
npu-smi info -t usages -i 0

# VENC 驱动状态
lsmod | grep venc

# VENC 内核日志（参数错误信息 —— 排查 507018 必用）
dmesg | grep -i venc | tail -10

# 环境验证（等价于 check_cann.py）
python samples/chapter5/check_cann.py

# 运行基准测试
python samples/chapter5/venc/bench_venc.py

参数速查表

VENC 通道参数

参数	函数	默认	推荐值
编码类型	`venc_set_channel_desc_entype`	—	1 (H264)
像素格式	`venc_set_channel_desc_pic_format`	—	1 (NV12)
宽度	`venc_set_channel_desc_pic_width`	—	640
高度	`venc_set_channel_desc_pic_height`	—	480
GOP	`venc_set_channel_desc_key_frame_interval`	0	30
帧率	`venc_set_channel_desc_src_rate`	—	30
最大码率 (kbps)	`venc_set_channel_desc_max_bit_rate`	—	2000
码率控制	`venc_set_channel_desc_rc_mode`	—	2 (CBR)
回调线程	`venc_set_channel_desc_thread_id`	—	tid
回调函数	`venc_set_channel_desc_callback`	—	cb

错误码：0 = ACL_SUCCESS, 507018 = 参数错误（检查 dmesg）, 500001 = ACL_ERROR_FAILURE, 500004 = ACL_ERROR_DRV_FAILURE

编码类型：0 = H.265 Main, 1 = H.264 Baseline, 2 = H.264 Main, 3 = H.264 High

像素格式：1 = NV12 (YUV420SP), 12 = RGB888, 13 = BGR888

码率控制：1 = VBR (Variable Bitrate), 2 = CBR (Constant Bitrate)

VDEC — 硬件视频解码

VDEC（Video Decoder）将 H.264/H.265 码流解码为 NV12 原始帧。前置基础：DVPP 基础概念。

VDEC 简介

VDEC（Video Decoder）是 DVPP 中的硬件视频解码模块。它将 H.264/H.265 压缩码流解码为 NV12 原始帧。

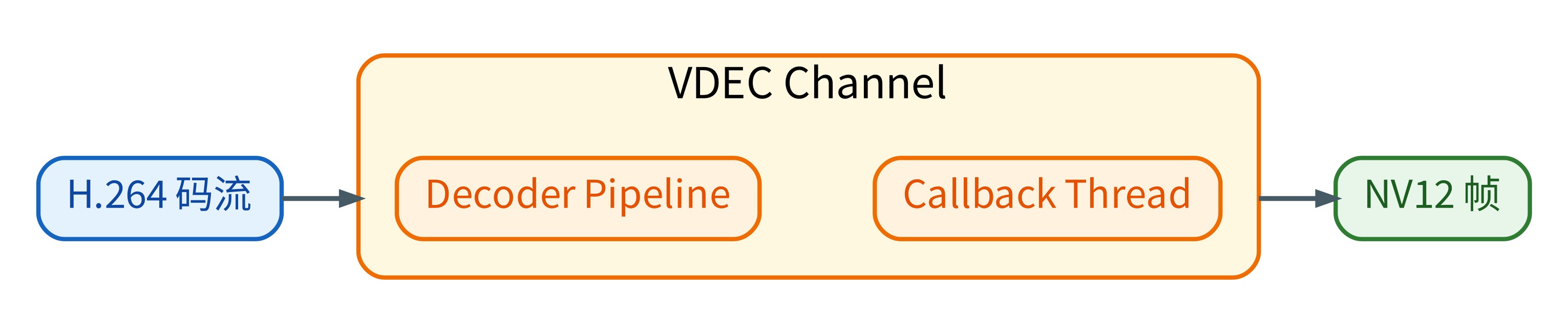

VDEC 通道输入输出模型

H.264 与 H.265 基础

H.264/H.265 的帧类型（I/P/B）、GOP、NAL 单元、Annex-B 格式等编解码理论知识，详见 H.264/H.265 基础。本文的 VDEC API 示例和基准脚本都覆盖 H.264 Baseline 与 H.265 Main，便于直接对照两种 codec 的 entype 和码流差异。

VDEC 对输入码流只有一个硬性要求：必须是 Annex-B 格式（带 0x00000001 起始码的 NAL 单元序列）。H.264 首帧必须包含 SPS + PPS + IDR；H.265 首帧必须包含 VPS + SPS + PPS + IDR。

典型应用场景

场景	数据流
视频文件回放	MP4/MKV 文件 -> 解封装 -> H.264/H.265 码流 -> VDEC -> NV12 -> 显示
网络摄像机接收	RTSP/WebRTC -> H.264/H.265 码流 -> VDEC -> NV12 -> 分析/显示
转码管道	H.264/H.265 -> VDEC -> NV12 -> VENC -> 不同分辨率/码率的 H.264/H.265

与 VENC 的对称关系

详见子模块概览。

VENC: NV12 -> [硬件编码] -> H.264/H.265 码流
VDEC: H.264/H.265 码流 -> [硬件解码] -> NV12

硬件能力规格（Ascend 310B4）

以下基于 CANN 8.3.RC1 + Ascend 310B4 实测和驱动常量定义。

支持的编码类型

编码格式	Profile	`entype` 值	实测
H.265 / HEVC	Main	`0`	支持
H.264 / AVC	Baseline	`1`	支持
H.264 / AVC	Main	`2`	支持
H.264 / AVC	High	`3`	支持

实验中用 H.264 Baseline 码流测试了全部四种 entype，通道创建和 send_frame 均成功。但实际解码能否正确输出取决于输入码流是否匹配所选的 entype。例如：用 Baseline 码流 + entype=H265_MAIN 虽然不会报错，但解码结果会是花屏或黑帧（编码标准不匹配）。

支持的输出像素格式

格式	`out_pic_format` 值	位深	说明
YUV400	0	8	仅亮度
NV12 (YUV420SP)	1	8	推荐使用
NV21 (YVU420SP)	2	8
NV12 4:2:2	3	8
NV21 4:2:2	4	8
NV12 4:4:4	5	8
NV21 4:4:4	6	8
RGB888	12	8
BGR888	13	8

位深 10-bit 理论上支持（vdec_set_channel_desc_bit_depth），但 310B4 驱动在 10-bit 下的实际表现未经充分验证。

分辨率和帧率约束

约束项	值	说明
最小分辨率	128×128	理论下限
最大分辨率	4096×4096	理论上限，受内存限制
宽度对齐	16	VDEC 硬件要求
高度对齐	2	VDEC 硬件要求
最大帧率	60 fps	与分辨率有关
参考帧数	1-5（默认 5）	`ref_frame_num`，影响解码缓冲大小

实际可解码的最大分辨率受设备内存和码率限制。 310B4 配备 16GB 内存，单路 4K@30fps 解码无压力。

输入码流约束

约束项	说明
码流格式	H.264/H.265 Annex-B（带 0x00000001 起始码的 NAL 单元）
参数集	同一通道上所有帧必须共享一致的参数集；H.264 为 SPS/PPS，H.265 为 VPS/SPS/PPS
首帧要求	H.264 必须包含 SPS + PPS + IDR；H.265 必须包含 VPS + SPS + PPS + IDR
单次输入上限	取决于码流参数，超过约 256KB 可能被 VDEC 丢弃
帧边界	每次 `vdec_send_frame` 应发送完整的一帧（含所有 NAL 单元）

H.264 Level 与典型应用

Level	最大宏块数	典型分辨率@帧率	最大码率
3.0	1620	720×480@30	10 Mbps
3.1	3600	1280×720@30	14 Mbps
4.0	8192	1920×1080@30, 2048×1024@30	20 Mbps
4.1	8192	1920×1080@30, 2048×1024@30	50 Mbps
4.2	8704	1920×1080@60	50 Mbps
5.0	22080	2560×1920@30	135 Mbps
5.1	36864	4096×2304@30	240 Mbps

310B4 VDEC 理论上支持到 Level 5.1。本章基准测试中，480p 使用 Level 3.1，1080p 使用 Level 4.0。

VDEC 与 VENC 的关键区别

VDEC 与 VENC 的关键区别如下表所示（同时参考子模块概览获取完整的子模块间对比）：

特性	VENC	VDEC
数据方向	NV12 -> H.264/H.265	H.264/H.265 -> NV12
`channel_id`	驱动自动分配	必须显式设置
`out_mode`	无	必须检查和设置（默认通常为 0）
`ref_frame_num`	无	参考帧数量（默认 5）
`send_frame` 参数	`(pic_desc, stream_desc)`	`(stream_desc, pic_desc)`
回调中销毁对象	输入（pic_desc）	输入（stream_desc）和输出（pic_desc）
输入有效性要求	任意合法 NV12 均可	必须是合法的完整 H.264/H.265 NAL 单元
输出 ret_code	无	有，必须检查，非 0 表示解码失败
`send_skipped_frame`	无	有，用于丢帧后通知解码器

VDEC API 详解

通道参数

VDEC 通道需设置通道 ID、编码类型、输出像素格式、分辨率、参考帧数等参数。与 VENC 不同，VDEC 的 channel_id 必须显式设置。完整参数表见 VDEC 参数速查表。

回调函数

def vdec_callback(input_stream_desc, output_pic_desc, user_data):
    """VDEC 解码完成回调——参数顺序与 VENC 相反。"""
    ret_code = acl.media.dvpp_get_pic_desc_ret_code(output_pic_desc)
    if ret_code != 0:
        # 解码失败——丢弃此帧
        pass
    else:
        pic_data = acl.media.dvpp_get_pic_desc_data(output_pic_desc)
        pic_size = acl.media.dvpp_get_pic_desc_size(output_pic_desc)
        # ... 拷贝 pic_data 到主机内存 ...

    # 回调负责销毁输入和输出描述符
    acl.media.dvpp_destroy_stream_desc(input_stream_desc)
    acl.media.dvpp_destroy_pic_desc(output_pic_desc)

与 VENC 的关键区别：

回调参数顺序相反：VDEC 是 (stream_desc, pic_desc)，VENC 是 (pic_desc, stream_desc)
VDEC 必须检查 pic_desc 的 ret_code
VDEC 回调需要销毁两个描述符（VENC 只销毁输入）

ret_code 错误码

ret_code	含义
0	解码成功
非 0	解码失败——输入码流损坏、帧边界错误或参考帧不足

练习脚本走读

完整代码见 samples/chapter5/vdec/vdec_minimal.py。程序使用原始 acl.media API 分为 5 个阶段：

(1) 生成测试码流

VDEC 需要合法的 H.264/H.265 输入，不能使用随机字节。最小样例先用 NumPy 生成同一帧 I420/YUV420P 测试图，再分别交给 libx264 和 libx265 生成 H.264 Baseline 与 H.265 Main 码流：

import av, fractions, numpy as np

ENTYPE_H265_MAIN = 0
ENTYPE_H264_BASE = 1

CODECS = [
    ("H.264 Baseline", "libx264", "31", ENTYPE_H264_BASE),
    ("H.265 Main", "libx265", "31", ENTYPE_H265_MAIN),
]

codec = av.CodecContext.create(ffmpeg_codec, "w")
codec.width, codec.height = 640, 480
codec.pix_fmt = "yuv420p"
# ... 设置 bit_rate, framerate, time_base, options ...
if ffmpeg_codec == "libx264":
    codec.profile = "Baseline"

frame = av.VideoFrame.from_ndarray(make_test_i420(640, 480), format="yuv420p")
stream = b"".join(bytes(pkt) for pkt in codec.encode(frame))
stream += b"".join(bytes(pkt) for pkt in codec.encode(None))

(2) 回调线程

与 VENC 结构相同，但回调参数顺序相反，且必须检查 ret_code。

(3) 创建通道

desc = media.vdec_create_channel_desc()
media.vdec_set_channel_desc_channel_id(desc, 0)   # ← VDEC 必须设置！
media.vdec_set_channel_desc_thread_id(desc, tid)
media.vdec_set_channel_desc_callback(desc, vdec_callback)
media.vdec_set_channel_desc_entype(desc, entype)   # H.264=1, H.265=0
media.vdec_set_channel_desc_out_pic_format(desc, PIX_FMT_NV12)
media.vdec_set_channel_desc_out_pic_width(desc, W)
media.vdec_set_channel_desc_out_pic_height(desc, H)

ret = media.vdec_create_channel(desc)

(4) 发送一帧解码

# 输入：H.264/H.265 码流
arr = np.frombuffer(stream, dtype=np.uint8)
in_buf, _ = media.dvpp_malloc(len(arr))
acl.rt.memcpy(in_buf, len(arr), arr.ctypes.data,
              len(arr), ACL_MEMCPY_HOST_TO_DEVICE)

stream_desc = media.dvpp_create_stream_desc()
media.dvpp_set_stream_desc_data(stream_desc, in_buf)
media.dvpp_set_stream_desc_size(stream_desc, len(arr))

# 输出：NV12 图片
out_size = W * H * 3 // 2
out_buf, _ = media.dvpp_malloc(out_size)
pic_desc = media.dvpp_create_pic_desc()
media.dvpp_set_pic_desc_data(pic_desc, out_buf)
media.dvpp_set_pic_desc_size(pic_desc, out_size)
media.dvpp_set_pic_desc_format(pic_desc, PIX_FMT_NV12)

ret = media.vdec_send_frame(desc, stream_desc, pic_desc, frame_cfg, None)

(5) 清理

与 VENC 相同——销毁通道、描述符、帧配置，释放 DVPP 内存。

附：`encode_frames` 参数详解

bench_vdec.py 中用于生成测试码流的函数，接收原始帧 + 编码器名 + GOP -> 码流 + 统计。

def encode_frames(frames: list[np.ndarray], codec_name: str, gop: int
                  ) -> tuple[list[bytes], int, int]:
    import av

    h, w = frames[0].shape[:2]
    level = "31" if w * h <= 1280 * 720 else "40"

    codec = av.CodecContext.create(codec_name, "w")    # (1)
    codec.width = w                                     # (2)
    codec.height = h
    codec.pix_fmt = "yuv420p"                           # (3)
    codec.bit_rate = max(2_000_000,                     # (4)
                         int(w * h * FPS * 0.1))
    codec.framerate = fractions.Fraction(FPS, 1)        # (5)
    codec.time_base = fractions.Fraction(1, FPS)        # (6)
    codec.options = {"level": level,                    # (7)
                     "tune": "zerolatency"}
    if codec_name == "libx265":
        codec.options["x265-params"] = "log-level=error"
    if codec_name == "libx264":
        codec.profile = "Baseline"                      # (8)

    for i, bgr in enumerate(frames):
        frame = av.VideoFrame.from_ndarray(
            bgr[..., ::-1], format="rgb24")             # (9)
        frame.pict_type = (                             # (10)
            av.video.frame.PictureType.I
            if i % gop == 0
            else av.video.frame.PictureType.P)
        data = bytearray()
        for pkt in codec.encode(frame):                 # (11)
            data += bytes(pkt)
        if data:
            streams.append(bytes(data))
    tail = bytearray()
    for pkt in codec.encode(None):                      # (12)
        tail += bytes(pkt)
    if tail:
        if streams:
            streams[-1] += bytes(tail)
        else:
            streams.append(bytes(tail))
    return streams, i_avg, p_avg

(1) av.CodecContext.create(codec_name, "w") 创建编码器实例。codec_name = "libx264" 或 "libx265"，"w" 表示编码模式。 libx264 是 H.264 标准的开源软件实现，运行在 CPU 上。此处用它来生成测试素材——先软件编码再硬件解码，正好对应需要对比的两条路径。

(2) codec.width / codec.height 编码帧的尺寸（像素）。必须与实际输入的 numpy 数组尺寸一致。 VDEC 解码时需传入相同尺寸的 out_pic_width/height。

(3) codec.pix_fmt = "yuv420p" 编码器内部使用的像素格式。libx264 只接受 YUV 格式， "yuv420p" 是 I420（YUV 4:2:0 planar）。PyAV 会自动将输入的 rgb24 帧转为 yuv420p 后再送给编码器。

(4) codec.bit_rate = max(2_000_000, int(w * h * FPS * 0.1)) 目标码率，单位 bps。

2_000_000 = 2 Mbps，是最低可用码率，确保小分辨率不会码率过低。
w * h * FPS * 0.1 = 每像素每秒 0.1 bps，按分辨率和帧率缩放。例如 640×480×30×0.1 ~ 0.9 Mbps -> 取 2 Mbps；3840×2160×30×0.1 ~ 25 Mbps。
max(...) 设置 2 Mbps 码率下限。

码率影响帧大小：码率越高字节越多，但硬件解码速度主要和像素数相关，受码率影响很小。

(5) codec.framerate 目标帧率（fps）。设为 30 表示编码器按 30fps 场景分配比特预算。不改变实际编码速度，只影响码率控制算法。

(6) codec.time_base 时间基准，帧率的倒数。Fraction(1, 30) 表示每帧间隔 1/30 秒。影响编码后 Packet 的 pts/dts 时间戳。

(7) codec.options 传递给 libx264 编码器的底层选项：

"level"：H.264 Level。<=720p 用 Level 3.1，>=1080p 用 Level 4.0。编码的码流中会嵌入 Level 标志，VDEC 据此分配解码缓冲区。
"tune": "zerolatency"：低延迟调优。禁用 B 帧，编码器每收到一帧立即输出，不做多帧缓冲。实时通信必须开启，代价是牺牲约 10-15% 压缩率。

H.265 路径也使用 zerolatency，并通过 x265-params=log-level=error 关闭 x265 的信息日志。

(8) codec.profile = "Baseline" H.264 档次。三个常用档次：

Baseline：最简，无 B 帧，适合实时通信和低功耗设备。
Main：比 Baseline 多 B 帧，压缩率高 10-15%，适合广播电视。
High：在 Main 基础上增加 8×8 变换和量化矩阵，适合高清蓝光。

Baseline 是 WebRTC 强制要求的最低档次，且 VDEC entype=1 正好对应 Baseline。注意：libx265 没有 profile 属性（H.265 的 profile 通过 options 设置），所以加了 if 判断。

(9) av.VideoFrame.from_ndarray(bgr[..., ::-1], format="rgb24") 将 numpy BGR 数组转为 PyAV VideoFrame 对象。 bgr[..., ::-1] 把通道反转：BGR -> RGB。

(10) frame.pict_type = I if i % gop == 0 else P 按 GOP 间隔设置帧类型。GOP=30 时，帧 0、30、60… 为 I 帧，其余为 P 帧。这是模拟真实视频流的关键——97% 的帧是 P 帧，3% 是 I 帧。与旧版全 I 帧（GOP=1）相比，I 帧体积从 ~80KB 降至 ~25KB（480p），因为码率预算被 P 帧摊薄。

(11) codec.encode(frame) 将一帧送入编码器，返回编码后的 Packet 列表。每个 Packet 包含一个或多个 NAL 单元（SPS/PPS/SEI/IDR Slice 等）。

基准脚本会过滤空 packet，并按实际可用 packet 数量做 warmup 和计时；这也是 H.265 现在能正常出表的原因。

(12) codec.encode(None)排空编码器缓冲区。传入 None 强制输出所有剩余数据。排空后的尾 NAL 追加到最后一帧的码流末尾。

I 帧数量与解码性能

基准测试中的 I 帧数量

每 30 帧一个 I 帧。bench_vdec.py 使用 TEST_GOP = 30，90 帧测试中只有 3 个 I 帧（帧 0、30、60），其余 87 帧是 P 帧。这是模拟真实视频流的配置。

基准测试码流（GOP=30）：
  [IDR] [P] [P] ... [P] [IDR] [P] [P] ... [P] [IDR] [P] ...
   ↑ ~25KB@480p     ↑ ~7KB                     I 帧数 = 3/90 ~ 3%

全 I 帧码流（GOP=1，仅供参考）：
  [IDR] [IDR] [IDR] ... [IDR]   ← 所有帧都是关键帧
   ↑ ~80KB@480p 完全相同的大小

为什么用 GOP=30 而不是全 I 帧

真实视频流就是这样的：WebRTC、RTSP、监控摄像头通常使用 GOP=15~60。 GOP=30 表示每秒一个关键帧（30fps 下），是实时通信的典型配置。
避免误判 VDEC 性能：全 I 帧测试中每帧都 ~80KB（480p），VDEC 的硬件并行优势被放大。而真实流中 97% 的帧是小 P 帧（~7KB），CPU 处理 P 帧极快（只需解运动矢量 + 残差）， VDEC 的固定调度开销反而成了瓶颈。
全 I 帧曾导致错误结论：本教程早期版本用 GOP=1 测得 VDEC 在 720p 领先 CPU 10%、 1080p 领先 43%。切换到 GOP=30 后，H.264 VDEC 在 <=1080p 全面落后于 CPU。 全 I 帧测试的不是真实场景，测试结果不可用于工程决策。

I 帧比例对性能的颠覆性影响

测试模式	480p VDEC	480p CPU	1080p VDEC	1080p CPU	拐点
GOP=1（全 I 帧）	240 fps	410 fps	97 fps	68 fps	720p
GOP=30（I/P 混合）	17 fps	1349 fps	17 fps	307 fps	2K

GOP 的影响是巨大的：

VDEC 在全 I 帧模式下 480p 跑 240fps，混合流下掉到 17fps（14× 差距）
原因：全 I 帧模式下每帧数据量大（~80KB），连续发送大包让 VDEC 硬件始终处于忙碌状态，调度开销被隐藏
混合流下每帧只有 ~8KB（P 帧），VDEC 处理太快反而暴露了 Python 回调调度的固定瓶颈

帧类型与性能特性

帧类型	每帧大小 (480p)	解码方式	VDEC 表现	CPU 表现
I 帧 (IDR)	~25 KB (GOP=30)	帧内解码（完整）	硬件并行优势	需完整逆变换
P 帧	~7 KB	帧间解码（运动矢量 + 残差）	固定开销主导	极快（数据量小）

在 GOP=30 混合流中，P 帧占 97%。P 帧数据量仅为 I 帧的 ~30%， CPU 解码 P 帧的开销远低于 I 帧（只需解残差），而 VDEC 每帧仍需经过完整的 memcpy -> send -> callback -> memcpy -> Queue 路径，这部分时间与帧大小关系不大。

如何切换测试模式

修改 bench_vdec.py 顶部的常量即可：

# 当前（GOP=30，I/P 混合——真实视频流）
TEST_GOP = 30

# 改为（GOP=1，全 I 帧——最坏情况/最大吞吐测试）
TEST_GOP = 1

encode_frames() 会根据 gop 参数自动设置每帧的 pict_type： i % gop == 0 时为 I 帧，否则为 P 帧。

常见问题与调试

问题 #1：`channel_id` 未设置导致通道创建失败

现象：

vdec_create_channel failed: 507018

根因：VDEC 与 VENC 不同，不会自动分配 channel_id。必须显式调用 vdec_set_channel_desc_channel_id(desc, N)。

修复：

media.vdec_set_channel_desc_channel_id(desc, 0)

问题 #2：回调参数顺序与 VENC 相反

现象：在回调中调用 dvpp_get_pic_desc_ret_code 时进程异常终止或返回无效数据。

根因：VENC 回调是 (input_pic_desc, output_stream_desc)，VDEC 回调是 (input_stream_desc, output_pic_desc)。如果按 VENC 习惯写 VDEC 回调，会把 stream_desc 当成 pic_desc 来读。

记忆方法：第一个参数总是"输入"，第二个参数总是"输出"。VENC 输入是图片、输出是码流；VDEC 输入是码流、输出是图片。

问题 #3：未检查 `ret_code` 导致使用损坏帧

现象：解码后的 NV12 数据是花屏或全黑。

根因：dvpp_get_pic_desc_ret_code() 返回非 0 表示解码失败——可能是输入码流不完整、帧边界不对、参考帧丢失。直接使用失败帧的数据会得到损坏画面。

修复：

ret_code = media.dvpp_get_pic_desc_ret_code(pic_desc)
if ret_code != 0:
    cb_queue.put(None)  # 跳过此帧
    return

问题 #4：回调未销毁输出 pic_desc 导致内存泄漏

现象：解码多帧后，dvpp_malloc 返回内存不足。

根因：VDEC 回调负责销毁两个描述符（输入 stream_desc 和输出 pic_desc）。VENC 只需要销毁输入，因为输出的 stream_desc 由调用方管理。如果只销毁了 stream_desc，pic_desc 及其关联的 DVPP 内存永远不会释放。

修复：回调 finally 块中同时销毁两个：

finally:
    media.dvpp_destroy_stream_desc(input_stream_desc)
    media.dvpp_destroy_pic_desc(output_pic_desc)

问题 #5：输入必须用 numpy 包装才能 memcpy

现象：

TypeError: acl.rt.memcpy args parse failed

根因：acl.rt.memcpy 的源地址参数不接受 Python bytes 对象。必须将其包装为 numpy 数组或 ctypes 指针。

修复：

# 错误
h264 = b"..."
acl.rt.memcpy(in_buf, len(h264), h264, len(h264), 1)  # TypeError

# 正确
h264_arr = np.frombuffer(h264, dtype=np.uint8)
acl.rt.memcpy(in_buf, len(h264), h264_arr.ctypes.data, len(h264), 1)

问题 #6：`vdec_destroy_channel` 顺序错误导致阻塞

现象：解码多帧后，media.vdec_destroy_channel(desc) 永远阻塞，程序卡死。

根因：VDEC 通道销毁时，回调线程必须在 vdec_destroy_channel 调用期间保持运行——驱动需要在销毁过程中通过回调发送最后的清理通知。如果先停止了回调线程，vdec_destroy_channel 会无限等待一个永远不会来的回调。

VDEC 的正确销毁顺序与直觉相反：

# 错误：先停线程再销毁通道 -> 永远阻塞
running[0] = False                      # 通知线程停止
media.vdec_destroy_frame_config(fcfg)    # 销毁帧配置
media.vdec_destroy_channel(desc)         # 销毁通道 -> 等待回调 -> 永远阻塞！

# 正确：先销毁通道（需要线程活着），再停线程
media.vdec_destroy_channel(desc)         # (1) 先销毁通道（此时线程必须活着）
running[0] = False                      # (2) 通知线程停止
acl.util.stop_thread(tid)               # (3) 停止回调线程
media.vdec_destroy_frame_config(fcfg)    # (4) 最后销毁帧配置
media.vdec_destroy_channel_desc(desc)    # (5) 销毁描述符

这一步的关键点是销毁通道时回调线程必须仍在运行，否则驱动侧的清理事件无法被处理。

问题 #7：VDEC 通道复用对码流连续性非常敏感

现象：通道创建后第一帧解码正常，第二帧 vdec_send_frame 返回 0 但回调永不触发。

根因：VDEC 期望同一通道上解码的帧来自同一个编码器实例，并且按连续视频流顺序送入。也就是所有帧需要共享兼容的 SPS/PPS（序列参数集/图像参数集），不能把多个互不相关的 IDR 样本直接拼到同一通道里混跑。

验证方法：用单个 libx264 CodecContext 连续编码所有测试帧，确保 SPS/PPS 一致，并按同一序列顺序逐帧送入。samples/chapter5/vdec/bench_vdec.py 已新增“单通道复用”路径，并自动尝试不同 pipeline_depth 与 frame_config 策略；在当前 310B 环境下，只有带显式 EOS 的 depth=4 变体能够稳定排空尾部缓存帧。

当前结论：Ascend 310B4 上不能假设“任意 H.264 样本都能安全复用同一通道”。应先用连续码流验证复用模式，并显式处理解码器尾部 flush；如果复用路径不稳定，再退回每帧独立通道作为兜底方案。独立通道虽然可靠，但固定创建/销毁开销在 640×480 下通常远高于纯 CPU 解码。

性能实测

在 Orange Pi AI Pro（Ascend 310B4）上，使用 bench_vdec.py 进行 H.264/H.265 分辨率扫描。测试参数：GOP=30（I/P 混合，模拟真实视频流），90 帧（3 个完整 GOP），固定种子可复现。 CPU 解码对比单线程（thread_count=1）和多线程（thread_count=0，自动使用所有核心）两种模式。脚本生成 H.265 测试码流时使用 libx265，并过滤编码器可能返回的空 packet，避免 CPU HEVC 解码路径把空 packet 当作 EOF。当前脚本输出已简化为帧率表：不再打印加速比、单帧耗时、优胜结论和码流大小。

H.264 Baseline

分辨率          VDEC帧率     CPU多线程     CPU单线程
────────────────────────────────────────────────────
640x480             16.9        1485.9         612.0
1280x720            16.8         684.6         272.2
1920x1080           16.5         305.5         119.8
2560x1440          133.6         189.1          75.9
3840x2160           71.2          88.5          35.1

H.265 Main

分辨率          VDEC帧率     CPU多线程     CPU单线程
────────────────────────────────────────────────────
640x480            275.4         324.9         185.6
1280x720           250.2         182.2          97.7
1920x1080          194.6          82.5          42.3
2560x1440          135.3          46.6          23.4
3840x2160           71.7          21.2           9.9

VDEC 单帧耗时（由帧率反推）

简化后的 bench_vdec.py 只打印帧率，不再打印耗时分解。若按 1000 / fps 反推，H.264 低分辨率路径仍能看到明显的固定开销：

编码	640×480	1280×720	1920×1080	2560×1440	3840×2160
H.264 VDEC	59.2ms	59.5ms	60.6ms	7.5ms	14.0ms
H.265 VDEC	3.6ms	4.0ms	5.1ms	7.4ms	13.9ms

关键结论：H.264 <=1080p 时，VDEC 路径稳定在约 60ms/帧，说明瓶颈主要不是像素计算量。当前 Python 基准路径每帧都经过 DVPP 内存分配、回调线程、Queue 等同步环节，这些固定开销在小分辨率下很难被硬件解码收益摊薄。
2K 以上分辨率时，H.264 VDEC 吞吐明显回升；H.265 路径则从 480p 起就没有出现同样的 60ms 固定开销。

拐点分析

H.264 Baseline

分辨率	VDEC fps	CPU 单线程	CPU 多线程	vs 单线程	vs 多线程
640×480	17	612	1486	0.03x	0.01x
1280×720	17	272	685	0.06x	0.02x
1920×1080	17	120	306	0.14x	0.05x
2560×1440	134	76	189	1.76x	0.71x
3840×2160	71	35	89	2.03x	0.80x

H.265 Main

分辨率	VDEC fps	CPU 单线程	CPU 多线程	vs 单线程	vs 多线程
640×480	275	186	325	1.48x	0.85x
1280×720	250	98	182	2.56x	1.37x
1920×1080	195	42	83	4.60x	2.36x
2560×1440	135	23	47	5.78x	2.90x
3840×2160	72	10	21	7.24x	3.38x

H.264 路径下，VDEC 在 <=1080p 完全不具备竞争力（仅为 CPU 单线程的 3%~14%）。真正的单线程交叉点在 2K（2560×1440）：2K 时 VDEC 比单线程 CPU 快 76%，4K 时快 103%。但在这个单路测试中，CPU 多线程在 H.264 全部分辨率上仍快于 VDEC。

H.265 路径不同：VDEC 在 480p 已经领先单线程 CPU，在 720p 以上同时领先单线程和多线程 CPU。HEVC 软件解码在 ARM CPU 上明显更重，因此 VDEC 的收益比 H.264 更早出现。

关键发现

H.264 低分辨率 VDEC 有固定调度开销——480p/720p/1080p 下 VDEC 都是 ~59ms/帧，与分辨率无关。这说明瓶颈不在硬件解码，而在 Python 回调->队列->主线程的调度路径。
H.264 高分辨率开始领先单线程 CPU——2K 以上分辨率，固定调度开销被摊薄， VDEC 开始领先单线程 CPU。2K 时领先 1.76×，4K 时领先 2.03×；但单路场景下仍慢于 CPU 多线程。
H.265 是 VDEC 的优势路径——720p 以上 H.265 VDEC 同时领先单线程和多线程 CPU，4K 时对多线程 CPU 也有 3.38× 加速。
I/P 混合流比全 I 帧流更不利于 H.264 VDEC——详见上文 I 帧数量与解码性能的对比分析。全 I 帧测试曾误导结论，GOP=30 才是真实场景。
零拷贝管道可减少主机侧开销——当前基准实现每次解码都经过设备内存分配、D2H memcpy 和 Python Queue。如果 VDEC 输出直接喂给 VENC（设备内存零拷贝），可以避免把 NV12 帧拷回主机再送回设备。

适用场景速查

分辨率	单路实时	多路并发（>=4 路）	转码管道
H.264 <= 1080p	CPU 推荐	CPU 可选	CPU 推荐
H.264 2K/4K	CPU 多线程优先，CPU 资源紧张时可选 VDEC	VDEC 可选	VDEC 可选
H.265 480p	CPU 多线程优先，VDEC 可选	CPU 可选	VDEC 可选
H.265 >= 720p	VDEC 推荐	VDEC 推荐	VDEC 推荐

VDEC 调试与参数速查

常用调试命令

# VDEC 驱动状态
lsmod | grep vdec

# VDEC 内核日志
dmesg | grep -i vdec | tail -10

# 运行练习脚本
python samples/chapter5/vdec/vdec_minimal.py

参数速查表

VDEC 通道参数

参数	函数	示例
通道 ID	`vdec_set_channel_desc_channel_id`	0
编码类型	`vdec_set_channel_desc_entype`	1
输出像素格式	`vdec_set_channel_desc_out_pic_format`	1
输出宽度	`vdec_set_channel_desc_out_pic_width`	640
输出高度	`vdec_set_channel_desc_out_pic_height`	480
输出模式	`vdec_set_channel_desc_out_mode`	0
参考帧数	`vdec_set_channel_desc_ref_frame_num`	5
位深	`vdec_set_channel_desc_bit_depth`	8

编码类型：0 = H.265 Main, 1 = H.264 Baseline, 2 = H.264 Main, 3 = H.264 High

VPC — 硬件图像处理

VPC（Video Pre-Processing Core）提供硬件加速的缩放、裁剪、色彩空间转换。前置基础：DVPP 基础概念。

VPC 简介

VPC（Video Pre-Processing Core）是 DVPP 中的硬件图像处理模块。它提供三大功能：

功能	说明	典型场景
Resize	图像缩放（多种插值算法）	1080p -> 720p 下采样
Crop	按指定区域裁剪	从画面中提取 ROI 区域
CSC	色彩空间转换	YUYV->NV12、NV12->RGB 等

VPC 在 DVPP 管道中的典型位置：

USB Camera YUYV -> [VPC CSC] -> NV12 -> [VENC] -> H.264 -> WebRTC
                        ↑                  ↑
                   硬件色彩转换          硬件编码
                   (零CPU占用)          (零CPU占用)

为什么用 VPC 而不是 OpenCV

在 Orange Pi AI Pro 上，CPU 做 cv2.cvtColor(YUYV->BGR) + cv2.resize(1080p->720p) + bgr_to_nv12() 会消耗 ARM Cortex-A55 的宝贵算力。VPC 完全在硬件中完成这些操作，CPU 只负责下发任务和等待完成。

硬件能力规格（Ascend 310B4）

约束项	值
输入分辨率范围	10×6 ~ 8192×8192
输出分辨率范围	10×6 ~ 4096×8192
宽度对齐	2（VPC 自动向下对齐）
高度对齐	2
支持的输入格式	NV12、NV21、YUV400、YUV422、YUV444
支持的输出格式	NV12、NV21、YUV400、YUV422、YUV444

VPC 与 VENC/VDEC 的关键区别

VPC 使用的是 通用 DVPP 通道模型，与 VENC/VDEC 的专用通道有本质差异：

维度	VENC / VDEC	VPC
通道创建	`venc_create_channel()` / `vdec_create_channel()`	`dvpp_create_channel()`（无需设置 mode）
异步机制	回调线程（需 `process_report` 轮询）	Stream 同步（`synchronize_stream` 等待）
输入类型	VENC: pic_desc / VDEC: stream_desc	pic_desc（始终是图像）
输出类型	VENC: stream_desc / VDEC: pic_desc	pic_desc（始终是图像）
回调函数	必须设置	不需要
回调线程	必须启动	不需要
复杂度	高（多线程协调）	低（同步等待即可）

310B 特别注意：dvpp_vpc_convert_color_async（CSC 色彩空间转换）在 310B 上返回 ACL_ERROR_INVALID_PARAM，不可用。himpi.vpc_convert_color 需要预创建 himpi 通道（Python 接口受限）。310B 上的 YUYV->NV12 转换目前只能走 CPU 路径。

通道模型对比

VENC/VDEC 专用通道:                VPC 通用通道:

主线程: send_frame -> Queue.get   主线程: vpc_xxx_async -> synchronize_stream
             ↑                                  ↑
回调线程: process_report            (无需回调线程)
          -> callback
          -> Queue.put

VPC 的 Stream 模型更简单——下发异步任务后直接阻塞等待完成，不需要管理额外的线程和队列。

VPC API 详解

通用 DVPP 通道创建

VPC 使用通用的 dvpp_create_channel()，与 VENC/VDEC 的专用 API 不同。无需设置 mode（310B 不支持 DVPP_CHANNEL_MODE 常量），也无需创建回调线程：

import acl

# 创建通用 DVPP 通道
dvpp_channel_desc = acl.media.dvpp_create_channel_desc()
ret = acl.media.dvpp_create_channel(dvpp_channel_desc)

# 创建 Stream 用于同步等待
stream, ret = acl.rt.create_stream()

Resize — 缩放

将输入图片缩放到输出尺寸：

# 创建 resize 配置
resize_config = acl.media.dvpp_create_resize_config()
# 可选：设置插值算法
# acl.media.dvpp_set_resize_config_interpolation(resize_config, 0)  # 0=bilinear

ret = acl.media.dvpp_vpc_resize_async(
    dvpp_channel_desc,    # DVPP 通道描述符
    input_pic_desc,       # 输入图片描述符（pic_desc）
    output_pic_desc,      # 输出图片描述符（pic_desc）
    resize_config,        # 缩放配置
    stream                # Stream 对象
)
acl.rt.synchronize_stream(stream)  # 等待完成

关键约束：

输入/输出 pic_desc 的宽高必须对齐到 2（VPC 自动处理）
resize 不会改变像素格式——输入 NV12 则输出也是 NV12
如需同时改变格式和尺寸，需串联 CSC + Resize

Crop — 裁剪

从输入图片中裁剪指定区域：

# 创建 ROI 配置：从 (100, 100) 开始裁剪 224×224
# dvpp_create_roi_config 接受 4 个位置参数: (left, right, top, bottom)
crop_area = acl.media.dvpp_create_roi_config(
    100,    # 左边界偏移
    323,    # 右边界偏移 (左+宽-1)
    100,    # 上边界偏移
    323,    # 下边界偏移 (上+高-1)
)

ret = acl.media.dvpp_vpc_crop_async(
    dvpp_channel_desc, input_pic_desc, output_pic_desc, crop_area, stream)
acl.rt.synchronize_stream(stream)

Crop + Resize — 最常用的组合

裁剪后缩放到目标尺寸，一次调用完成两个操作：

# 从 1080p 画面中裁剪中心区域，缩放到 720×480
# 注意：dvpp_create_roi_config 接受 4 个位置参数 (left, right, top, bottom)
crop_area = acl.media.dvpp_create_roi_config(160, 480, 120, 360)

resize_config = acl.media.dvpp_create_resize_config()

ret = acl.media.dvpp_vpc_crop_resize_async(
    dvpp_channel_desc,
    input_pic_desc,       # 1920×1080
    output_pic_desc,      # 720×480
    crop_area,
    resize_config,
    stream
)
acl.rt.synchronize_stream(stream)

这是 VPC 最高效的使用方式——crop + resize 在一个硬件调用中完成，避免中间缓冲区。

CSC — 色彩空间转换（310B 不可用）

结论：310B (CANN 8.3.RC1) 上，dvpp_vpc_convert_color_async 返回 ACL_ERROR_INVALID_PARAM（100000），himpi.vpc_convert_color 需要 himpi 通道预配置（Python 接口不支持）。CSC 在 310B 上目前不可用。

替代方案：YUYV->NV12 转换使用 CPU（cv2.cvtColor + bgr_to_nv12），resize 可卸载到 VPC：

USB Camera YUYV -> CPU bgr_to_nv12() -> NV12 -> VPC resize -> NV12(720p) -> VENC
                                          ↑                    ↑
                                     CPU 做色彩转换        VPC 硬件缩放

如果未来 CANN 版本在 310B 上开放 CSC 支持，可通过 dvpp_vpc_convert_color_async 使用与 resize 完全相同的通道+Stream 模式调用。

练习脚本走读

完整代码见 samples/chapter5/vpc/vpc_minimal.py。程序使用原始 acl.media API 演示两个核心操作：

(1) Resize — 硬件缩放

# 创建 640×480 测试 NV12 帧
src_nv12 = make_test_nv12(640, 480)

# 计算 stride 对齐的内存大小
sw = ((640 + 15) // 16) * 16    # width stride 对齐到 16
sh = ((480 + 1) // 2) * 2      # height stride 对齐到 2
in_size = sw * sh * 3 // 2

# 目标 320×240
out_sw = ((320 + 15) // 16) * 16
out_sh = ((240 + 1) // 2) * 2
out_size = out_sw * out_sh * 3 // 2

# 分配设备内存 + 拷贝输入数据
in_buf, _ = media.dvpp_malloc(in_size)
out_buf, _ = media.dvpp_malloc(out_size)
acl.rt.memcpy(in_buf, src_nv12.nbytes, src_nv12.ctypes.data,
              src_nv12.nbytes, ACL_MEMCPY_HOST_TO_DEVICE)

# 构造输入/输出 pic_desc（含 height_stride）
in_pic = create_nv12_pic_desc(in_buf, 640, 480, sw, sh)
out_pic = create_nv12_pic_desc(out_buf, 320, 240, out_sw, out_sh)

# 执行缩放 + 同步等待
resize_cfg = media.dvpp_create_resize_config()
media.dvpp_vpc_resize_async(ch_desc, in_pic, out_pic, resize_cfg, stream)
acl.rt.synchronize_stream(stream)

# 拷回主机内存
host_buf = np.zeros(out_size, dtype=np.uint8)
acl.rt.memcpy(host_buf.ctypes.data, out_size, out_buf, out_size,
              ACL_MEMCPY_DEVICE_TO_HOST)

(2) Crop + Resize — 裁剪后缩放

# 从 640×480 中裁剪中心 320×240，再缩放到 640×480
crop_area = acl.media.dvpp_create_roi_config()
acl.media.dvpp_set_roi_config(crop_area,
    left=160, right=480, top=120, bottom=360)    # 中心 320×240

resize_cfg = acl.media.dvpp_create_resize_config()
acl.media.dvpp_vpc_crop_resize_async(
    ch_desc, in_pic_desc, out_pic_desc, crop_area, resize_cfg, stream)
acl.rt.synchronize_stream(stream)

(3) CSC — 310B 不可用

310B 上 CSC 需走 CPU。详见 CSC 限制。

清理

# 释放 VPC 资源
acl.media.dvpp_destroy_resize_config(resize_cfg)
acl.media.dvpp_destroy_roi_config(crop_area)
acl.media.dvpp_destroy_pic_desc(in_pic)
acl.media.dvpp_destroy_pic_desc(out_pic)
acl.media.dvpp_free(in_buf)
acl.media.dvpp_free(out_buf)
acl.media.dvpp_destroy_channel(ch_desc)
acl.media.dvpp_destroy_channel_desc(ch_desc)
acl.rt.destroy_stream(stream)

与项目的对应关系

文件	角色
`vpc_minimal.py`	学习用途——直接调用 `acl.media` API，理解底层机制
`bench_vpc.py`	基准测试——VPC resize vs CPU cv2.resize 性能对比

性能基准

以下数据使用 bench_vpc.py 在 Orange Pi AI Pro（Ascend 310B4, CANN 8.3.RC1）上实测。

测试条件：NV12 -> ½ 缩放（各分辨率缩小一半），60 帧，确定性测试帧，固定种子 42。

VPC Resize: NV12 to 1/2 Scale（数据见下方结果解读表格）

结果解读

VPC Resize 与 VENC 不同——不是所有分辨率都远超 CPU。VPC 与 CPU 在低分辨率下互有胜负（720p VPC 赢，1080p CPU 赢），这是 Stream 同步的固定开销与硬件加速之间的拉锯：

分辨率	像素数	VPC fps	CPU fps	加速比	推荐
640×480	0.3M	761	1521	0.50x	CPU
1280×720	0.9M	679	573	1.19x	VPC
1920×1080	2.1M	273	290	0.94x	CPU
2560×1440	3.7M	228	144	1.59x	VPC
3840×2160	8.3M	110	53	2.07x	VPC

从 2K（2560×1440）开始 VPC 稳定领先（1.6×~2.1×）。低分辨率下互有胜负——VPC 的固定调度开销（dvpp_malloc + memcpy + Stream 同步）在小帧上无法稳定被硬件加速摊薄，720p 虽 VPC 略快但优势微弱（1.19×），1080p 反而 CPU 略快（0.94×）。

VPC vs VENC vs VDEC 性能模式对比

模块	低分辨率（<=1080p）	高分辨率（>=2K）	瓶颈
VENC	领先 CPU 多线程（H.264 约 1.9×~3.6×，H.265 约 5.3×~7.0×）	领先 CPU 多线程（H.264 约 1.9×~2.2×，H.265 约 5.0×~5.9×）	纯硬件编码计算
VDEC	落后 CPU（~59ms 固定开销）	领先 CPU（1.9×~2.2×）	Python 回调调度
VPC	与 CPU 互有胜负（0.5×~1.2×）	领先 CPU（1.6×~2.1×）	Stream 同步开销

VPC 的固定开销比 VDEC 小得多（Stream 同步比回调线程轻量），因此即使在 720p 也能与 CPU 抗衡，而 VDEC 要到 2K 以上才有竞争力。

CSC 性能（310B 不支持，仅供参考）

310B 上 CSC（YUYV->NV12）必须走 CPU：cv2.cvtColor(YUYV->BGR) + bgr_to_nv12()。VPC 只能卸载 resize，CPU 仅做色彩转换。

常见问题与调试

问题 #1：310B 不支持 dvpp_vpc_convert_color_async

现象：dvpp_vpc_convert_color_async 返回 100000（ACL_ERROR_INVALID_PARAM）。

根因：该接口仅支持 310P 及以上型号。310B（Atlas 200I A2）的 CANN 8.3.RC1 版本不支持。

修复：无 VPC 硬件替代方案。YUYV->NV12 使用 CPU：cv2.cvtColor(YUYV->BGR) + bgr_to_nv12()。VPC 仅卸载 resize 部分。

问题 #2：pic_desc 必须设置 height_stride

现象：dvpp_vpc_resize_async 返回 100000（ACL_ERROR_INVALID_PARAM）。

根因：dvpp_set_pic_desc_height_stride 未设置，且 dvpp_set_pic_desc_size 使用了未对齐的 W*H*3//2。VPC 要求高度 stride 对齐到 2，宽度 stride 对齐到 16，缓冲区大小按 stride 计算。

修复：

sw = ((w + 15) // 16) * 16   # width stride
sh = ((h + 1) // 2) * 2     # height stride
size = sw * sh * 3 // 2      # 按 stride 算总大小
media.dvpp_set_pic_desc_width_stride(pic, sw)
media.dvpp_set_pic_desc_height_stride(pic, sh)
media.dvpp_set_pic_desc_size(pic, size)

问题 #3：dvpp_create_roi_config 不接受 keyword 参数

现象：dvpp_create_roi_config() + dvpp_set_roi_config() 不存在或报错。

根因：dvpp_set_roi_config 在 CANN 8.3.RC1 的 Python API 中不接受 keyword 参数。正确做法是在 dvpp_create_roi_config() 中直接传入 4 个位置参数。

修复：

# 正确
crop_area = acl.media.dvpp_create_roi_config(left, right, top, bottom)

# 错误
crop_area = acl.media.dvpp_create_roi_config()
acl.media.dvpp_set_roi_config(crop_area, left, right, top, bottom)

问题 #4：himpi 通道不可从 Python 创建

现象：himpi.vpc_create_chn() 无论传什么参数都报 "args parse failed"。

根因：himpi 接口是 C 扩展的直接映射，需要 C 结构体类型的参数，Python 侧不支持创建这些结构体。vpc_convert_color 虽然语法上可以调用，但缺少预配置的 himpi 通道，返回硬件错误 0xa0078003。

当前结论：310B 上的 VPC CSC 不可用。等待 CANN 后续版本在 310B 上开放 dvpp_vpc_convert_color_async 支持。

场景推荐

场景决策树

需要对图像做预处理？

仅缩放（NV12 in -> NV12 out）-> dvpp_vpc_resize_async（简单，Stream 同步）
仅裁剪 -> dvpp_vpc_crop_async
裁剪 + 缩放 -> dvpp_vpc_crop_resize_async（推荐，一次调用）
仅色彩转换（YUYV -> NV12）-> 310B 不支持，使用 CPU cv2.cvtColor + bgr_to_nv12
色彩转换 + 缩放（摄像头场景）：
1. CPU bgr_to_nv12（YUYV->NV12）
2. VPC dvpp_vpc_resize_async（1080p->720p）
小型图像、非实时 -> CPU (cv2) 足够

典型场景

场景	推荐方案	理由
USB 摄像头 -> WebRTC	CPU CSC + VPC resize	CSC 走 CPU，resize 卸载到 VPC
视频文件预处理	dvpp_vpc_crop_resize_async	单次调用完成裁剪+缩放
AI 推理前处理	VPC resize + AIPP CSC	Resize->AI Core 直接推理
多路视频并发（>4 路）	VPC 必须	CPU 做多路 resize 会占满所有核

VPC 调试与参数速查

常用调试命令

# VPC 驱动状态
lsmod | grep vpc

# VPC 内核日志
dmesg | grep -i vpc | tail -10

# 运行示例脚本
python samples/chapter5/vpc/vpc_minimal.py

# 运行基准测试
python samples/chapter5/vpc/bench_vpc.py

参数速查表

VPC 通道创建

参数	API	值
通道描述符	`dvpp_create_channel_desc()`	—
创建通道	`dvpp_create_channel(ch_desc)`	ret=0
创建 Stream	`acl.rt.create_stream()`	ret=0

VPC 操作 API

操作	API	310B 支持
缩放	`dvpp_vpc_resize_async`	支持
裁剪	`dvpp_vpc_crop_async`	支持
裁剪+缩放	`dvpp_vpc_crop_resize_async`	支持
色域转换	`dvpp_vpc_convert_color_async`	不支持

像素格式（dvpp_set_pic_desc_format）：1 = NV12 (YUV420SP), 7 = YUYV (YUV422 interleaved), 12 = RGB888, 13 = BGR888

JPEG — 硬件编解码

JPEGE / JPEGD 使用与 VPC 相同的 Stream 同步模型。前置基础：DVPP 基础概念。

JPEG 编解码简介

DVPP 的 JPEG 编解码子模块：

JPEGE (JPEG Encoder):  NV12 -> [硬件编码] -> JPEG 码流
JPEGD (JPEG Decoder):  JPEG 码流 -> [硬件解码] -> NV12

两者串联形成硬件闭环，可验证编解码无损性（测试常用模式）。

与 VENC 编码的区别

VENC 输出 H.264 码流，但 JPEGE 输出的是独立的 JPEG 图片——两者有本质不同：

	JPEGE	VENC
输出格式	JPEG 单帧图片	H.264 / H.265 视频码流
帧间关系	无（每帧独立）	有（I/P/B 帧依赖）
输出描述符	裸内存缓冲区 + size 指针	stream_desc（码流描述符）
编码参数	quality（1-100）	GOP、码率、帧率、profile
用途	截图、快照、缩略图	实时视频传输

硬件能力规格（Ascend 310B4）

	JPEGE	JPEGD
输入格式	NV12 (YUV420SP)、YUV422SP	JPEG 码流（Baseline）
输出格式	JPEG 码流	NV12 (YUV420SP)
分辨率范围	32×32 ~ 8192×8192	32×32 ~ 8192×8192
质量范围	1-100	—
编码吞吐	1080p@256fps	1080p@512fps

与 VENC/VDEC/VPC 的关键区别

JPEGE/JPEGD 使用与 VPC 相同的通用 dvpp 通道 + Stream 同步模型：

维度	VENC/VDEC	JPEGE/JPEGD
通道创建	`venc/vdec_create_channel()`	`dvpp_create_channel()`（无需 mode）
异步机制	回调线程	Stream 同步
输入描述	图片或码流描述符	裸内存指针 + size
输出描述	图片或码流描述符	JPEGE: 裸内存 + size 指针；JPEGD: pic_desc

JPEGE 的输出不是 stream_desc——这是一个常见误区。JPEG 码流直接写入 dvpp_malloc 分配的缓冲区，通过 numpy_to_ptr 封装的 size 指针返回实际大小。

JPEGE API 详解

编码流程

(1) 创建 jpege_config + 设置质量 -> (2) predict_enc_size 预测输出大小
    -> (3) dvpp_malloc 输出缓冲区 -> (4) jpeg_encode_async 异步编码
    -> (5) synchronize_stream 等待 -> (6) 读取实际 size -> (7) memcpy 取回 JPEG 码流

jpege_config — 编码参数

jpege_cfg = acl.media.dvpp_create_jpege_config()
acl.media.dvpp_set_jpege_config_level(jpege_cfg, quality)  # quality: 1-100

唯一参数是 quality（1-100），对应 JPEG 压缩质量。值越大画质越好、文件越大。

predict_enc_size — 预测输出大小

max_size, ret = acl.media.dvpp_jpeg_predict_enc_size(input_pic_desc, jpege_cfg)

返回编码后 JPEG 码流的最大可能大小（通常远大于实际值）。输出缓冲区需按此值分配。

jpeg_encode_async — 执行编码

import numpy as np

# in/out 参数：传入 max_size，编码后返回实际大小
out_size_arr = np.array([max_size], dtype=np.int32)
if "bytes_to_ptr" in dir(acl.util):
    out_size_ptr = acl.util.bytes_to_ptr(out_size_arr.tobytes())
else:
    out_size_ptr = acl.util.numpy_to_ptr(out_size_arr)

ret = acl.media.dvpp_jpeg_encode_async(
    channel_desc,       # dvpp 通道描述符
    input_pic_desc,     # NV12 输入图片描述符
    output_buffer,      # 输出缓冲区（dvpp_malloc）
    out_size_ptr,       # in/out: [max_size] -> [actual_size]
    jpege_cfg,          # 编码配置
    stream              # Stream 对象
)
acl.rt.synchronize_stream(stream)

# 同步后读取实际编码大小
actual_size = int(out_size_arr[0])

关键点：out_size_ptr 是 Python 层用 numpy_to_ptr 封装的指针，指向一个 int32 数组。编码器写入实际大小后，同步完成即可读取。

完整编码示例

# 准备输入 NV12 pic_desc（略）

jpege_cfg = media.dvpp_create_jpege_config()
media.dvpp_set_jpege_config_level(jpege_cfg, 85)

max_size, _ = media.dvpp_jpeg_predict_enc_size(in_pic, jpege_cfg)
out_buf, _ = media.dvpp_malloc(max_size)

out_size_arr = np.array([max_size], dtype=np.int32)
out_size_ptr = acl.util.numpy_to_ptr(out_size_arr)

media.dvpp_jpeg_encode_async(ch_desc, in_pic, out_buf,
                              out_size_ptr, jpege_cfg, stream)
acl.rt.synchronize_stream(stream)

jpeg_size = int(out_size_arr[0])
jpeg_host = np.zeros(jpeg_size, dtype=np.uint8)
acl.rt.memcpy(jpeg_host.ctypes.data, jpeg_size, out_buf, jpeg_size,
              ACL_MEMCPY_DEVICE_TO_HOST)
# jpeg_host 即为 JPEG 码流，可直接写入 .jpg 文件

JPEGD API 详解

解码流程

(1) JPEG 数据拷贝到设备 -> (2) get_image_info 获取宽高
    -> (3) predict_dec_size 预测输出大小 -> (4) dvpp_malloc + 创建 pic_desc
    -> (5) jpeg_decode_async 异步解码 -> (6) synchronize_stream -> (7) memcpy 取回 NV12

get_image_info — 获取 JPEG 信息

img_w, img_h, img_fmt, ret = acl.media.dvpp_jpeg_get_image_info(
    jpeg_dev_ptr, jpeg_size)

解码前必须调用此函数获取 JPEG 图像的宽度和高度，用于创建输出 pic_desc。

predict_dec_size — 预测输出大小

out_size, ret = acl.media.dvpp_jpeg_predict_dec_size(
    jpeg_dev_ptr, jpeg_size, PIX_FMT_NV12)

返回解码后 NV12 缓冲区的所需大小。

jpeg_decode_async — 执行解码

ret = acl.media.dvpp_jpeg_decode_async(
    channel_desc,       # dvpp 通道描述符
    jpeg_dev_ptr,       # JPEG 数据指针（设备内存）
    jpeg_size,          # JPEG 数据大小
    output_pic_desc,    # 输出 NV12 pic_desc
    stream              # Stream 对象
)
acl.rt.synchronize_stream(stream)

完整解码示例

# 拷贝 JPEG 到设备内存
jpeg_dev, _ = media.dvpp_malloc(len(jpeg_data))
acl.rt.memcpy(jpeg_dev, len(jpeg_data), jpeg_data.ctypes.data,
              len(jpeg_data), ACL_MEMCPY_HOST_TO_DEVICE)

# 获取图像信息
w, h, fmt, _ = media.dvpp_jpeg_get_image_info(jpeg_dev, len(jpeg_data))

# 预测 + 解码
out_size, _ = media.dvpp_jpeg_predict_dec_size(jpeg_dev, len(jpeg_data), PIX_FMT_NV12)
out_buf, _ = media.dvpp_malloc(out_size)
out_pic = create_nv12_pic_desc(out_buf, w, h)  # 见 vpc_guide

media.dvpp_jpeg_decode_async(ch_desc, jpeg_dev, len(jpeg_data), out_pic, stream)
acl.rt.synchronize_stream(stream)

# 取回 NV12
nv12_host = np.zeros(out_size, dtype=np.uint8)
acl.rt.memcpy(nv12_host.ctypes.data, out_size, out_buf, out_size,
              ACL_MEMCPY_DEVICE_TO_HOST)

练习脚本走读

完整代码见 samples/chapter5/jpeg/jpeg_minimal.py。程序使用原始 acl.media API 演示 JPEGE -> JPEGD 闭环。

(1) JPEGE — 编码一帧

# 创建 JPEGE 配置
jpege_cfg = media.dvpp_create_jpege_config()
media.dvpp_set_jpege_config_level(jpege_cfg, 90)

# 预测编码后最大大小
max_size, _ = media.dvpp_jpeg_predict_enc_size(in_pic, jpege_cfg)

# 分配输出缓冲区
out_buf, _ = media.dvpp_malloc(max_size)

# in/out 参数：传 max_size，同步后读 actual_size
out_size_arr = np.array([max_size], dtype=np.int32)
out_size_ptr = acl.util.numpy_to_ptr(out_size_arr)

media.dvpp_jpeg_encode_async(ch_desc, in_pic, out_buf,
                              out_size_ptr, jpege_cfg, stream)
acl.rt.synchronize_stream(stream)

jpeg_actual = int(out_size_arr[0])  # ← 同步后才能读

(2) JPEGD — 解码验证

# 获取 JPEG 信息
w, h, fmt, _ = media.dvpp_jpeg_get_image_info(jpeg_dev, jpeg_size)

# 预测解码大小
dec_size, _ = media.dvpp_jpeg_predict_dec_size(jpeg_dev, jpeg_size, PIX_FMT_NV12)

# 创建输出 pic_desc + 解码
dec_buf, _ = media.dvpp_malloc(dec_size)
dec_pic = create_pic_desc(dec_buf, w, h)

media.dvpp_jpeg_decode_async(ch_desc, jpeg_dev, jpeg_size, dec_pic, stream)
acl.rt.synchronize_stream(stream)

# 验证闭环：输入 NV12 大小 = 输出 NV12 大小

310B 实测输出

JPEGE OK  640x480 NV12 -> 2097152 bytes JPEG  (quality=90)
JPEGD OK  2097152 bytes JPEG -> 640x480 NV12  size=460800
闭环验证  PASS  输入=460800 输出=460800

JPEG 码流 2MB 是因为测试帧的渐变+棋盘格纹理压缩率低（确定性生成，非真实照片）。正常照片在 quality=85 下通常只有几十 KB。

与项目的对应关系

文件	角色
`jpeg_minimal.py`	学习用途——裸 API 编解码闭环

场景推荐

场景	推荐方案
WebRTC 截图保存	`vpc.jpege(frame)` -> 写入 .jpg 文件
MJPEG 视频流解码	`vpc.jpegd()` 逐帧解码（配合 VPC resize）
照片缩略图生成	VPC resize -> JLEGE 编码（全硬件管道）
追求最小 JPEG 文件	裸 API + 精细调 quality 参数

全硬件截图管道

WebRTC NV12 帧 -> VPC resize(320×240) -> JPEGE(quality=80) -> JPEG 文件
                        ↑ 硬件                  ↑ 硬件

常见问题与调试

问题 #1：JPEGE 输出不是 stream_desc

现象：试图用 dvpp_get_stream_desc_data 读取编码输出，得到无效数据。

根因：JPEGE 输出写入裸内存缓冲区，不是 stream_desc。只有 VENC 使用 stream_desc 输出。

修复：JPEGE 输出直接 memcpy 从 out_buf 拷出，实际大小从 out_size_ptr 读取。

问题 #2：out_size_ptr 的同步时序

现象：synchronize_stream 之前读取 out_size_arr[0]，得到的是 max_size 而非 actual_size。

根因：out_size_arr 是 in/out 参数，编码器在硬件完成后才写入实际值。

修复：必须在 synchronize_stream 之后读取 out_size_arr[0]。

问题 #3：predict_enc_size 返回的值远大于实际

现象：predict_enc_size 返回 2MB，但编码后只有 30KB。

根因：predict_enc_size 返回的是最坏情况的缓冲区大小，不是预测值。JPEG 的压缩率取决于图像内容。

修复：按 predict 值分配缓冲区（保障不溢出），编码后通过 out_size_arr[0] 取实际大小。

JPEG 编解码参数速查

参数速查表

JPEGE 编码流程

步骤	API	说明
创建配置	`dvpp_create_jpege_config()`	—
设置质量	`dvpp_set_jpege_config_level(cfg, 1-100)`	越大画质越好
预测输出最大大小	`dvpp_jpeg_predict_enc_size(pic, cfg)`	最坏情况
异步编码	`dvpp_jpeg_encode_async(ch, pic, buf, size_ptr, cfg, stream)`	—
同步等待	`acl.rt.synchronize_stream(stream)`	—

JPEGD 解码流程

步骤	API	说明
获取图像信息	`dvpp_jpeg_get_image_info(ptr, size)`	宽度/高度
预测输出大小	`dvpp_jpeg_predict_dec_size(ptr, sz, fmt)`	NV12
异步解码	`dvpp_jpeg_decode_async(ch, ptr, sz, pic_desc, stream)`	—
同步等待	`acl.rt.synchronize_stream(stream)`	—

集成实战：WebRTC 推流性能对比

完整可运行的代码位于 samples/chapter5/WebRTC/。本节聚焦教材层面的架构、H.264/H.265 编码链路和实测结论；具体运行命令、页面使用方式、复现实验步骤见该目录下的 README.md。

项目定位

WebRTC 综合案例将本章前面学习的 VENC、JPEGD、NV12 stride 对齐和 aiortc 编码器适配串联为完整的视频推流管道。它由一个 Python WebRTC 服务端和一个浏览器接收页面组成：服务端在昇腾 310B 上采集、解码、编码视频，通过 aiortc 发送 RTP/WebRTC；浏览器只负责接收和显示。当前实现同时支持 H.264 和 H.265/HEVC 两条编码路径。

HTTP POST /offer 只是信令入口，不在媒体路径里。真正的媒体链路是：

Ascend 310B frame source -> AscendVideoTrack -> aiortc encoder -> RTP/WebRTC -> Browser

项目支持三条视频源路径和两种编码格式：

运行方式	MJPEG 解码	帧格式	编码器	用途
`--source demo`	无	`rgb24` 合成帧	libx264	验证 WebRTC 信令和浏览器接收链路
`--source usb_camera`	CPU (PyAV)	`rgb24`	libx264	纯 CPU 摄像头基线
`--source usb_camera --hardware-encode`	CPU (PyAV)	PyAV 转 `nv12`	CANN VENC H.264	只替换编码器的对照组
`--source dvpp_camera --video-codec h264`	DVPP JPEGD	`nv12`	CANN VENC H.264	当前最稳定的 1080p60 路径
`--source dvpp_camera --video-codec h265`	DVPP JPEGD	`nv12`	CANN VENC H.265	HEVC 路径，要求浏览器支持 WebRTC H.265

dvpp_camera 模式下硬件编码自动启用，因为 JPEGD 产出的 NV12 帧最适合直接交给 VENC。H.264 是默认编码格式；H.265 只走 CANN VENC，不提供 CPU H.265 fallback。

目录结构与角色分工

server.py — 服务入口：HTTP 路由、offer/answer、连接管理
webrtc_app/
- ascend_source.py — 视频源适配层：三种模式的初始化与帧产出
- cann_encoder.py — CANN VENC H.264/H.265 编码器 + aiortc 兼容层
- dvpp_jpegd.py — DVPP JPEGD 硬件解码器（MJPEG -> NV12）
- hevc.py — H.265 Annex-B NAL 解析与 RFC 7798 RTP 分包
- v4l2_capture.py — PyAV V4L2 MJPEG 采集模块
- v4l2_raw.py — 直接 ioctl + mmap 采集（更高帧率，自动优先）
web/ — 浏览器接收页面（HTML/JS/CSS）
tools/ — H.265 offer/answer 与 VENC 码流验证脚本
test/ — pytest 测试套件

核心设计原则：设备专属逻辑只写在 webrtc_app/ 内，server.py 只做会话控制和 HTTP 信令，不承载图像处理逻辑。接入新的视频源只需在 AscendVideoTrack 中添加一个 _init_xxx() 分支。

关键模块走读

`server.py` — 会话控制层

server.py 是整个服务的入口。它不直接操作 VENC/JPEGD 描述符，但负责把 WebRTC 协商结果和硬件编码器绑定起来。

通用编解码偏好（_prefer_video_codec_for_sender）：当启用硬件编码时，服务端在 offer 处理中强制设置 video transceiver 的 codec preference。H.264 路径只允许 video/H264，H.265 路径只允许 video/H265。这样可以避免浏览器和 aiortc 协商到 VP8 等软件编码格式，导致硬件 VENC 产出的码流无法被对端消费。

def _prefer_video_codec_for_sender(pc, sender, mime_type):
    codecs = [
        c for c in RTCRtpSender.getCapabilities("video").codecs
        if c.mimeType.lower() == mime_type.lower()
    ]
    for transceiver in pc.getTransceivers():
        if transceiver.sender == sender:
            transceiver.setCodecPreferences(codecs)

H.264 编码器替换：--hardware-encode 或 --source dvpp_camera 会把 aiortc 的 H264Encoder 替换为 CannH264Encoder。对于 dvpp_camera 模式下产出的 NV12 帧，VENC 是必要条件；否则需要额外做格式转换再交给 libx264。

H.265 能力注册：aiortc 1.14.0 默认没有完整的 H.265 编码器路径。服务端在 --video-codec h265 模式下调用 _patch_h265_encoder()：先确认 CANN ACL 可用，再向 aiortc 的 video codec 列表注册 video/H265（clock rate 90000），最后把 encoder factory 指向 CannH265Encoder。

H.265 offer 校验：H.265 失败时机不是服务启动，而是浏览器发起 offer。服务端会检查浏览器 SDP 是否包含 H265/90000；如果没有，直接返回 HTTP 400：

Browser offer does not contain video/H265. Use a WebRTC HEVC-capable browser.

目标码率是建连参数：浏览器页面提交的 bitrate_kbps 会在 POST /offer 时进入服务端。服务端根据分辨率、帧率、编码格式和页面选择解析出本次连接的 VENC 目标码率，并在创建编码器/VENC 通道时使用。当前不支持运行中热调码率；要修改码率，需要断开后重新建连。

连接关闭时先停源再关 PeerConnection：close_peer_connection() 先调用 source_track.stop() 释放 /dev/video0，再 await pc.close()。这样下一个 offer 请求到达时可以立即复用摄像头设备。

`ascend_source.py` — 视频源适配层

AscendVideoTrack 继承 MediaStreamTrack，是 aiortc 获取视频帧的唯一入口。三种模式的差异全部封装在初始化方法和 _camera_read() 中。

demo 模式：纯软件合成帧——x/y 颜色渐变 + 正弦移动白条 + 余弦移动白方块，不需要任何外设或 CANN 依赖。用于验证 aiortc + 浏览器接收链路是否畅通。

usb_camera 模式（软件基线）：V4L2 MJPEG 采集 -> PyAV CPU JPEG 解码 -> RGB VideoFrame。这是为对比 DVPP 路径准备的软件基线，不依赖 CANN。

dvpp_camera 模式（全硬件管线）：

V4L2 采集 MJPEG 码流（优先使用 V4l2RawCapture 直采，失败降级到 PyAV）
DvppJpegDecoder 硬件解码为 NV12（含 stride 对齐）
返回 NV12 VideoFrame 给 aiortc -> CannH264Encoder 或 CannH265Encoder 直通编码

V4L2 双后端策略：_init_dvpp_camera() 优先尝试 v4l2_raw.py（直接 ioctl + mmap，帧率更高），失败时降级到 v4l2_capture.py（基于 PyAV）。两套后端提供相同的 read(timeout) 接口，上层的 _camera_read() 不需要知道用哪个。

性能日志：recv() 每 150 帧打印一次 Track FPS，方便在设备端直接观察链路帧率；_camera_read() 前 5 帧打印单帧解码耗时。

`cann_encoder.py` — VENC 硬件编码 + aiortc 兼容

这是连接 CANN VENC 和 aiortc 的桥接层，包含三个核心组件：

CannVenc — 同步封装 VENC 异步回调 API。与第 5 章 VENC 教程中的版本相比，WebRTC 版本增加了：

pre_padded 参数：JPEGD 输出的 NV12 已经是 stride 对齐的（宽度对齐到 16），此时跳过 CPU 侧的 stride 重排循环，直接从 dvpp_malloc -> memcpy -> venc_send_frame。这是实现"NV12 零拷贝管道"的关键——整个 JPEGD->VENC 路径上 NV12 的 stride 布局始终一致。
回调队列残留检测：encode() 发送前 drain 回调队列，若有残留帧则 warn。这能在日志中暴露"上一帧结果未被消费"的问题，避免静默丢帧。
ACL context 线程安全：每次 encode() 和回调线程入口都显式 set_context(ctx)，确保线程池中的 executor 线程也能正常访问 ACL 资源。

bgr_to_nv12() — 纯 NumPy 实现的 BGR->NV12 转换。旧版依赖 OpenCV cv2.cvtColor，现在完全使用 NumPy 整数运算（ITU-R BT.601 转换公式），消除了 OpenCV 依赖。在 dvpp_camera 模式下此函数不会被调用（NV12 已由 JPEGD 产出）；仅在非 NV12 帧走硬件编码时作为回退路径。

CannH264Encoder — 继承 aiortc 的 H264Encoder，只覆盖 _encode_frame()：

H264Encoder (aiortc) 的继承结构——只覆盖 _encode_frame()，其余 RTP 封装全部继承：

_encode_frame() -> CANN VENC 编码 [已覆盖]
_split_bitstream() -> Annex-B -> NAL 分割 [继承]
_packetize() -> NAL -> RTP 分包 [继承]
pack() -> RTP 打包逻辑 [继承]
其他全部继承

关键设计：

NV12 直通检测：检查 frame.format.name == "nv12"。DVPP 产出的 NV12 帧直接调用 to_ndarray（零格式转换），传入 pre_padded=True 跳过 CPU stride 重排。
BGR->NV12 走 PyAV reformat：非 NV12 帧（如 demo 的 RGB 帧）调用 frame.reformat(format="nv12")，由 PyAV 的 C 实现完成色彩空间转换（比手动 bgr_to_nv12() 快得多），再 to_ndarray 取出。
FPS 自适应：_estimate_fps() 从连续帧的 PTS 时间戳差值实时估算实际帧率，据此调整 VENC 的 src_rate 参数。当实际帧率因采集链路抖动而变化时，VENC 的码率控制能跟随调整。
CANN 不可用时自动回退：_CANN_READY 为 False 时走 super()._encode_frame()（CPU libx264），无缝降级。

CannH265Encoder — aiortc 兼容的 H.265 编码器。它复用 CannVenc，但创建通道时使用 ENTYPE_H265_MAIN = 0，输出 HEVC Annex-B 码流。与 H.264 路径不同，H.265 路径不继承 aiortc 的 H.264 RTP 封装，也不提供 CPU fallback；CANN 初始化或 VENC 创建失败应视为 H.265 模式不可用。

`hevc.py` — H.265 RTP 分包

H.265 不能复用 H.264 的 RTP 分包格式。webrtc_app/hevc.py 单独实现 HEVC 相关逻辑：

split_annexb()：按 Annex-B 起始码切分 HEVC NAL 单元
hevc_nal_type()：从 HEVC 两字节 NAL header 中提取 NAL type
packetize_hevc()：小 NAL 直接作为 single NAL packet，大 NAL 按 RFC 7798 封装为 Fragmentation Unit
has_hevc_keyframe_markers()：检查 VPS/SPS/PPS/IDR 等关键 NAL，用于验证 VENC H.265 输出是否像合法 HEVC 码流

`dvpp_jpegd.py` — DVPP JPEGD 硬件解码器

封装了 JPEGD 的完整生命周期：DVPP 通道创建 -> JPEG->NV12 解码 -> 输出缓冲区管理。关键设计：

按需分配：首次解码时通过 dvpp_jpeg_get_image_info 获取宽高，dvpp_jpeg_predict_dec_size 预测输出大小后分配设备缓冲区。后续帧复用已分配的缓冲区，避免每帧 malloc。
stride 对齐的 NV12 输出：JPEGD 输出的 NV12 已按 16 宽度对齐，此 stride 布局与 VENC 的 pre_padded=True 路径完全匹配。从 JPEGD 到 VENC，NV12 数据无需 CPU 做任何重排。
线程安全：decode() 入口显式 set_context(ctx)，因为此方法在线程池的 executor 线程中被调用。

`v4l2_raw.py` — 高性能 V4L2 采集

直接在 Python 中通过 fcntl.ioctl + mmap 操作 V4L2 设备，绕过 PyAV 的封装层。相比 PyAV 路径（1080p 约 15fps），直接 ioctl 路径可达到摄像头原生帧率（1080p 约 24fps）。两套后端通过相同的 read(timeout) 接口互换，上层代码无需感知。

v4l2_raw.py 中的 v4l2_buffer 结构体布局（88 字节）是针对 aarch64 Linux 的硬编码值。在 x86-64 机器上此模块不可用，自动降级到 PyAV。

性能实测（1920×1080）

下面的数据来自 311（orangepiaipro）上 2026-05-26 的日志。测试请求为 1920×1080@60，浏览器接收端通过 WebRTC 接收视频流。

模式	路径	Track FPS	瓶颈分析
纯 CPU	`V4L2 MJPEG -> CPU JPEG decode -> RGB -> libx264`	约 `15 fps`	CPU JPEG 解码单帧约 `20~32ms`，无法支撑 60fps
H.264 硬编	`V4L2 MJPEG -> DVPP JPEGD -> NV12 -> CANN VENC H.264`	基本稳定 `60 fps`	JPEGD 约 `4.9~9.5ms`，VENC 约 `6.3~6.5ms`
H.265 硬编	`V4L2 MJPEG -> DVPP JPEGD -> NV12 -> CANN VENC H.265`	通常 `57~59 fps`，个别样本掉到 `35 fps`	码流更小，但本次日志中稳定性弱于 H.264

关键结论：

纯 CPU 路径在 1920×1080@60 请求下只能达到约 15 fps，主要瓶颈是 CPU JPEG 解码。
只替换编码器并不能解决全链路瓶颈；如果 MJPEG 解码仍在 CPU 上，VENC 的收益会被前级吞掉。
dvpp_camera 的核心价值是 JPEGD + VENC 连用：JPEGD 输出 stride 对齐的 NV12，VENC 直接消费，中间不需要 RGB 转换。
当前这台 311 的稳定 1080p60 优先选 H.264。H.265 码流更小，但 WebRTC HEVC 接收能力、SDP 协商和端到端稳定性更敏感。

浏览器有时会显示 1920×1088，这是 VENC 编码面高度按 16 对齐后的 coded size，不代表有效画面真的变成了 1088 行。1080 不能被 16 整除，因此硬件会补 8 行 padding。

依赖说明

服务端（昇腾 310B）需要的依赖：

依赖	用途
`v4l-utils`	V4L2 命令行工具和库（`sudo apt install`）
`aiohttp`	HTTP 服务端和静态页面托管
`aiortc`	Python 侧 WebRTC 实现
`av` (PyAV)	VideoFrame 构造 + V4L2 采集
`numpy`	演示帧生成和 NV12 数据操作
CANN 8.3.RC1	ACL Python API（硬件编码必需）
`pytest`	测试框架（仅开发）

旧版依赖的 opencv-python-headless 已移除。usb_camera 模式和 bgr_to_nv12 均已改用 PyAV + NumPy 纯实现。

关键结论

DVPP 模块不能孤立优化——只用 VENC 而保留 CPU JPEG 解码，链路仍会卡在 CPU 解码阶段。DVPP 的收益需要全链路协同才能兑现
JPEGD + VENC 是 1080p 实时推流的关键组合——纯软件路径约 15 fps，全硬件 H.264 管道可以稳定到 60 fps
NV12 stride 对齐的零拷贝交付——JPEGD 输出的 stride 对齐 NV12 直接匹配 VENC pre_padded 输入要求，中间不经过任何 CPU 数据重排
H.264 与 H.265 的工程取舍不同——H.264 是当前最稳的 1080p60 WebRTC 路径；H.265 只走 CANN VENC，依赖浏览器暴露 video/H265 WebRTC 能力，且本次 311 实测中有偶发掉帧
码率在建连时确定——页面目标码率会影响本次 VENC 通道创建，当前不支持在线热调

应用调试与常见 FAQ

调试技巧

返回值检查：所有 ACL 接口均返回 ret 状态码，0 表示成功。非 0 需查阅《错误码参考》。
日志获取：设置环境变量 export ASCEND_GLOBAL_LOG_LEVEL=1（Info 级别）查看详细日志，日志默认位置在 ~/ascend/log/。
NPU 状态：npu-smi info 查看芯片温度和内存占用。
驱动日志：dmesg | grep -i venc / dmesg | grep -i vdec / dmesg | grep -i dvpp 排查硬件错误。

常见问题

Q: 为什么 acl.mdl.execute 报错 "Memory Check Failed"? A: 检查 acl.mdl.get_input_size_by_index 获取的大小是否与 acl.rt.malloc 的大小严格一致。

Q: DVPP 解码后的图像显示异常？ A: DVPP 输出有宽/高对齐要求（如 128×16 对齐）。读取数据时需要根据 stride 跳过 Padding 数据，而不能简单按 width * height 读取。

Q: libascendcl.so: cannot open shared object file? A: 确认 LD_LIBRARY_PATH 包含 /usr/local/Ascend/ascend-toolkit/latest/aarch64-linux/lib64:/usr/local/Ascend/driver/lib64。

Q: No module named 'acl'? A: 确认 PYTHONPATH 包含 /usr/local/Ascend/ascend-toolkit/latest/python/site-packages。

Q: VENC 创建通道返回 507018? A: 常见原因：(1) max_bit_rate 单位是 kbps 而非 bps（2000 而非 2000000）；(2) key_frame_interval（GOP）为 0，合法范围 [1, 65536]。

Q: VDEC 解码结果为空帧? A: 检查回调中的 ret_code——非 0 表示解码失败。常见原因：(1) 输入码流不是 Annex-B 格式（缺 0x00000001 起始码）；(2) 首帧缺少 SPS + PPS + IDR；(3) entype 与输入码流的编码格式不匹配。

使用约束

Context 线程安全：一个 Context 可以在多个线程中使用，但需用户保证并发安全。推荐一线程一 Context。
Stream 约束：Stream 上的任务按顺序执行，但异步接口下发后需显式 synchronize 才能确保数据就绪。
内存对齐：DVPP 对内存地址和图片尺寸有严格对齐要求（宽对齐到 16，高对齐到 2）。
通道数量有限：Ascend 310B4 的 VENC/VDEC 硬件实例通常每种只有 1-2 个。创建通道前确保之前的通道已销毁。
