麦克风阵列介绍

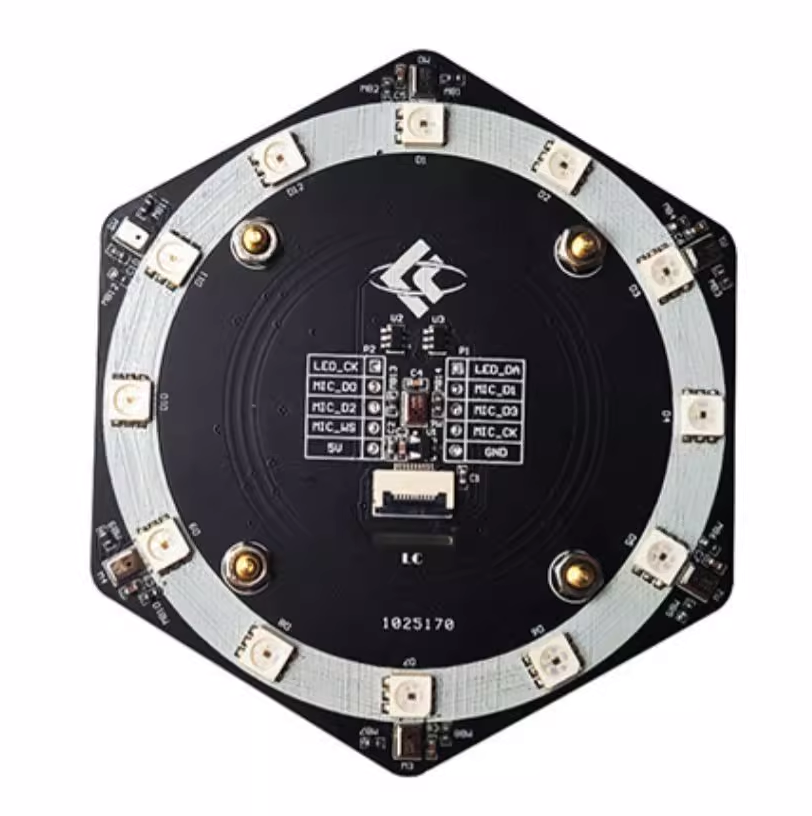

6+1麦克风阵列模块如下图所示，这个模块搭载了7个高品质的硅麦克风和12个可编程全彩LED，可以用于语音识别、声源定位和LED全彩显示等场合。

硅麦克风

板载6+1个MSM261S4030H0R硅麦克风，支持左右声道输出，3左声道MIC（M0/M2/M4）+3右声道MIC（M1/M3/M5）+1右声道MIC（M6）。

• 通讯接口：I2S
• 声压级：140DB SPL
• 灵敏度：-26（DB，DBFS@1kHz 1PA）
• 信噪比：57DB（20kHz bandwidth，A-weighted）
• THD<1%(100DB SPL@1kHz S=NOM,Rload>2k)
• 时钟频率：1.0-4.0MHz（正常模式），150-800kHz（低功耗模式）

环形LED参数

• 板载12个级联的SK9822内置IC全彩LED，只需要2个IO就可以控制
• 通讯接口：双线同步控制信号CKI和SDI
• 可视角度：120°
• 双线同步选择正输出或负输出RGB三色LED输出
• 8位（256级）彩色设置，5位（32级）亮度调整
• 每个LED每种颜色消耗电流20mA，全颜色最高亮度消耗电流60mA。

板载接口

2.54mm 2*5P牛角座 / 2.54mm单排针 / 0.5mm 10P FPC座

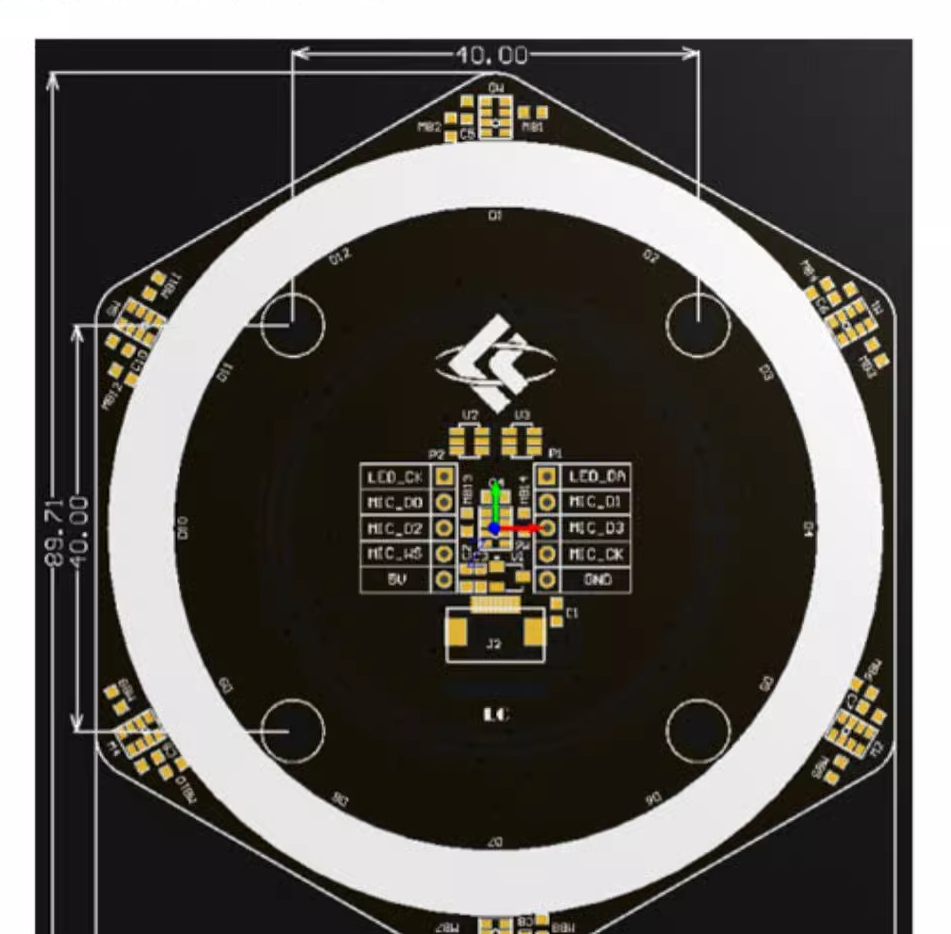

产品尺寸

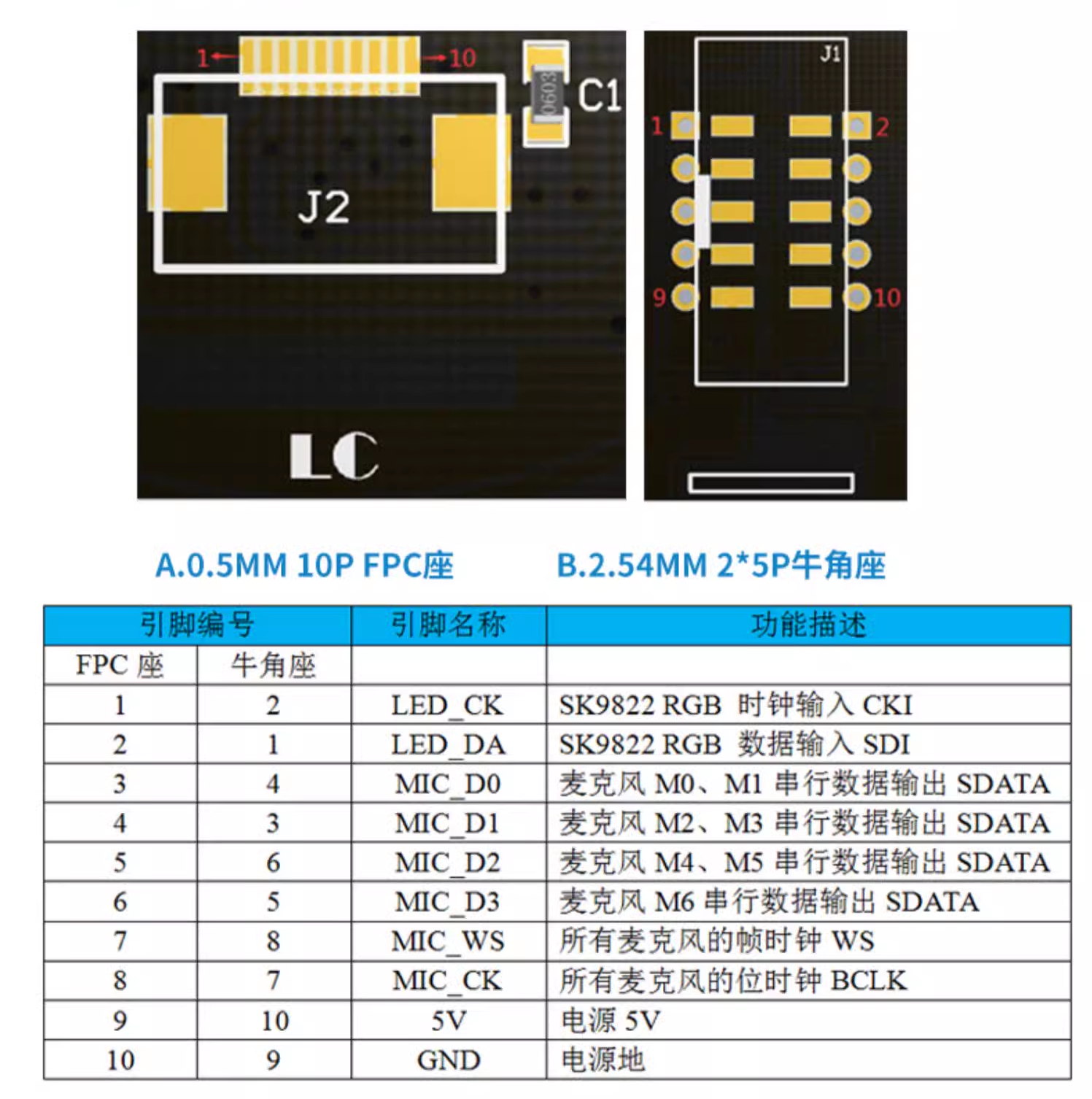

接口说明
