案例 1：智能考勤机

教程定位

考勤系统是边缘人工智能中一个典型的端到端问题：摄像头产生连续图像，模型 在设备侧完成检测和特征提取，主机程序负责比对与记录，浏览器则提供管理和 观察入口。它同时涉及模型合同、主机—设备数据传输、线程生命周期、网络接口 和个人数据边界，因而适合作为本书的第一个综合案例。

本案例的目标不是构造可直接用于真实身份认证的产品，而是建立一条可以观察、 拆解和复现实验的技术链路。系统在昇腾 310B 开发板上运行两个离线模型，将 人脸图像转换为可比较的特征向量，再由 SQLite 保存用户记录和考勤事件。FastAPI 提供类型明确的 HTTP 接口，React 界面负责用户注册、浏览器抓拍、手动打卡和 记录查看。板端摄像头产生的预览帧通过 MJPEG 接口送往浏览器。

自动登记陌生人是本案例保留的教学演示策略：它用于展示“检测到人脸—提取 特征—写入数据库”的完整分支，不代表经过同意的身份注册，也不构成生产级 认证方案。真实部署必须增加身份确认、访问控制、活体检测、审计和数据删除 机制；本章不把演示结果表述为识别准确率或考勤有效性结论。

完成本案例后，读者应能够：

1. 根据输入、输出和前处理合同检查一个 ONNX/OM 模型，而不是只依据文件名 判断模型是否可用；
2. 解释 PyACL 初始化、Host/Device 拷贝、模型执行和资源释放的顺序；
3. 设计一个由 FastAPI API、React 浏览器界面和单一硬件工作线程组成的边缘服务；
4. 区分模型转换检查、数值烟测、接口烟测、用户体验检查和性能测量等不同证据；
5. 讨论生物特征数据的保存范围、访问边界和教学示例与生产系统之间的差异。

问题背景与系统边界

在云端系统中，摄像头数据通常上传到远程服务进行处理；在边缘设备上，图像、 特征和考勤记录可以留在设备本地，从而减少网络依赖并缩短数据离开现场的路径。 代价是设备同时承担推理、采集、存储和服务任务，资源释放、并发控制和故障 可见性必须由应用显式管理。

本案例的边界如下：

边界	本案例承担的工作	不在本案例结论范围内
图像采集	板端 USB 摄像头采集；浏览器也可提交单张图像	摄像头质量、光照和姿态的全面评测
模型推理	在昇腾 NPU 上执行已转换的检测和特征模型	重新训练模型或证明某一公开基准上的精度
身份比对	在主机内存中计算余弦相似度并选取最高候选	法律意义上的身份认证或活体认证
数据保存	SQLite 保存用户、特征和事件元数据	云端同步、多人权限和长期档案管理
Web 交互	FastAPI API 与 React 界面	互联网暴露、生产级认证和高可用集群

系统默认只监听本机地址。若在可信的实验局域网内访问开发板，操作者必须显式 指定监听地址，并意识到照片、特征和考勤接口仍属于敏感资源。

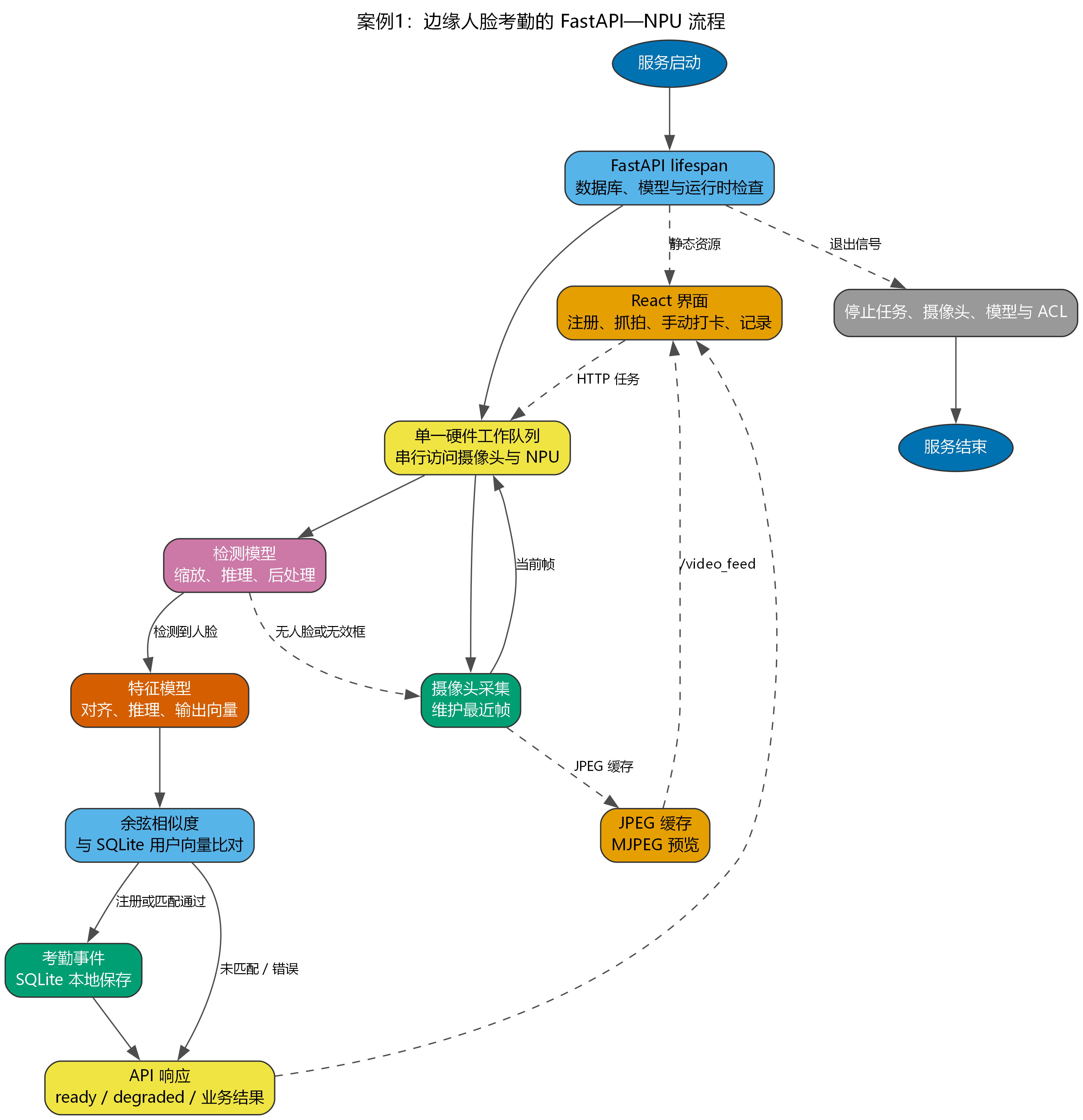

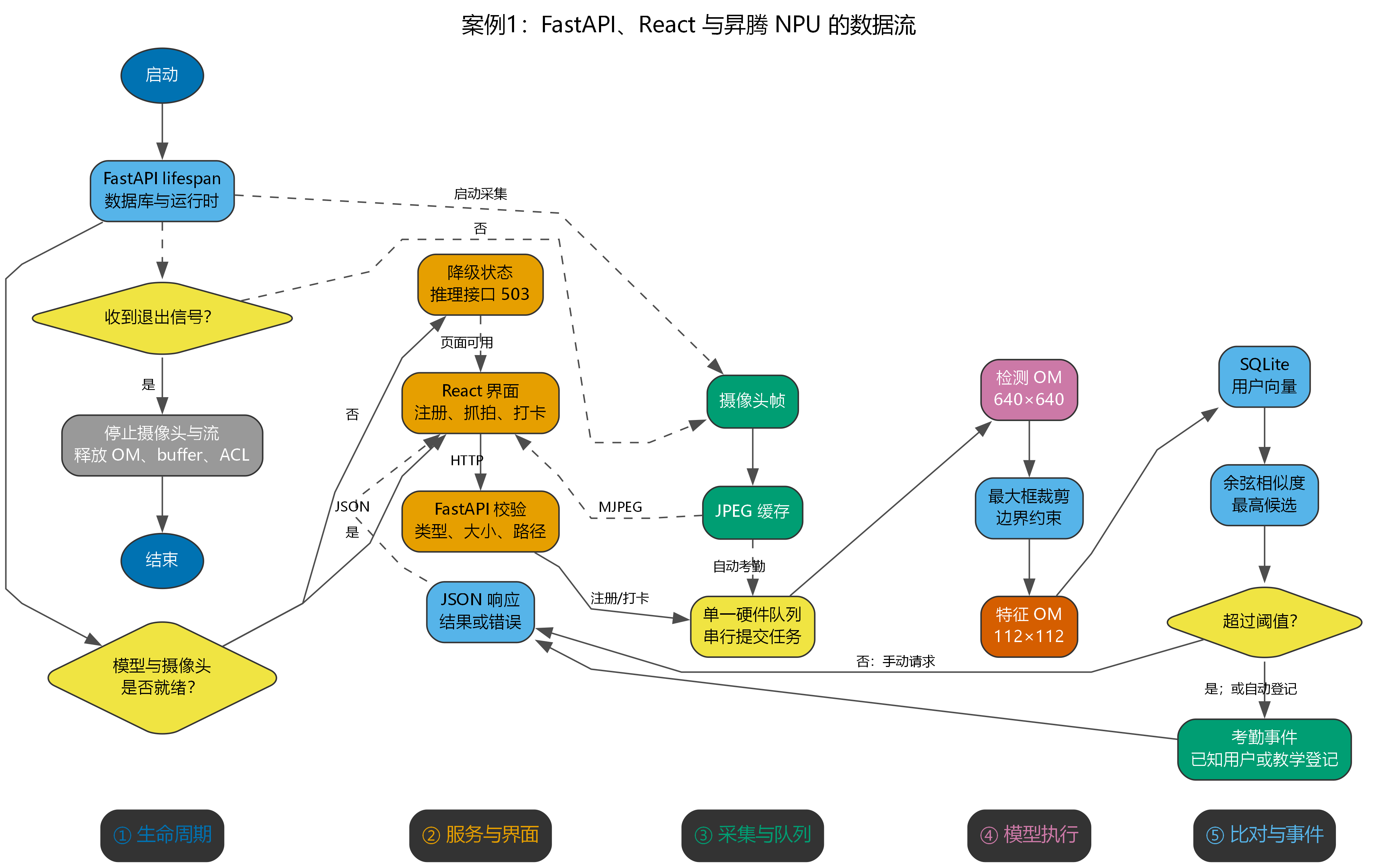

系统架构

系统由四个相互约束的层次构成：

1. 采集层：板端 VideoCamera 读取摄像头帧并维护最近一帧；React 可以 使用浏览器摄像头生成上传图像。两种来源都进入同一图像处理接口。
2. 硬件工作层：一个受控的运行线程顺序调用检测、裁剪和特征提取；注册、 打卡等推理任务经同一队列执行，避免多个 HTTP 请求同时使用同一 ACL context、 Device buffer 或摄像头句柄。SQLite 另以进程内锁保护读写。
3. 服务层：FastAPI 将注册、抓拍、手动打卡、记录查询和 MJPEG 预览暴露为 HTTP 资源。API 只负责校验请求、提交硬件任务和组织响应，不在请求函数中 复制一套推理流程。
4. 界面层：React 调用 API 并呈现状态。界面中的“自动登记”标签必须说明 其教学属性，不能暗示这是经过人工授权的生产注册。

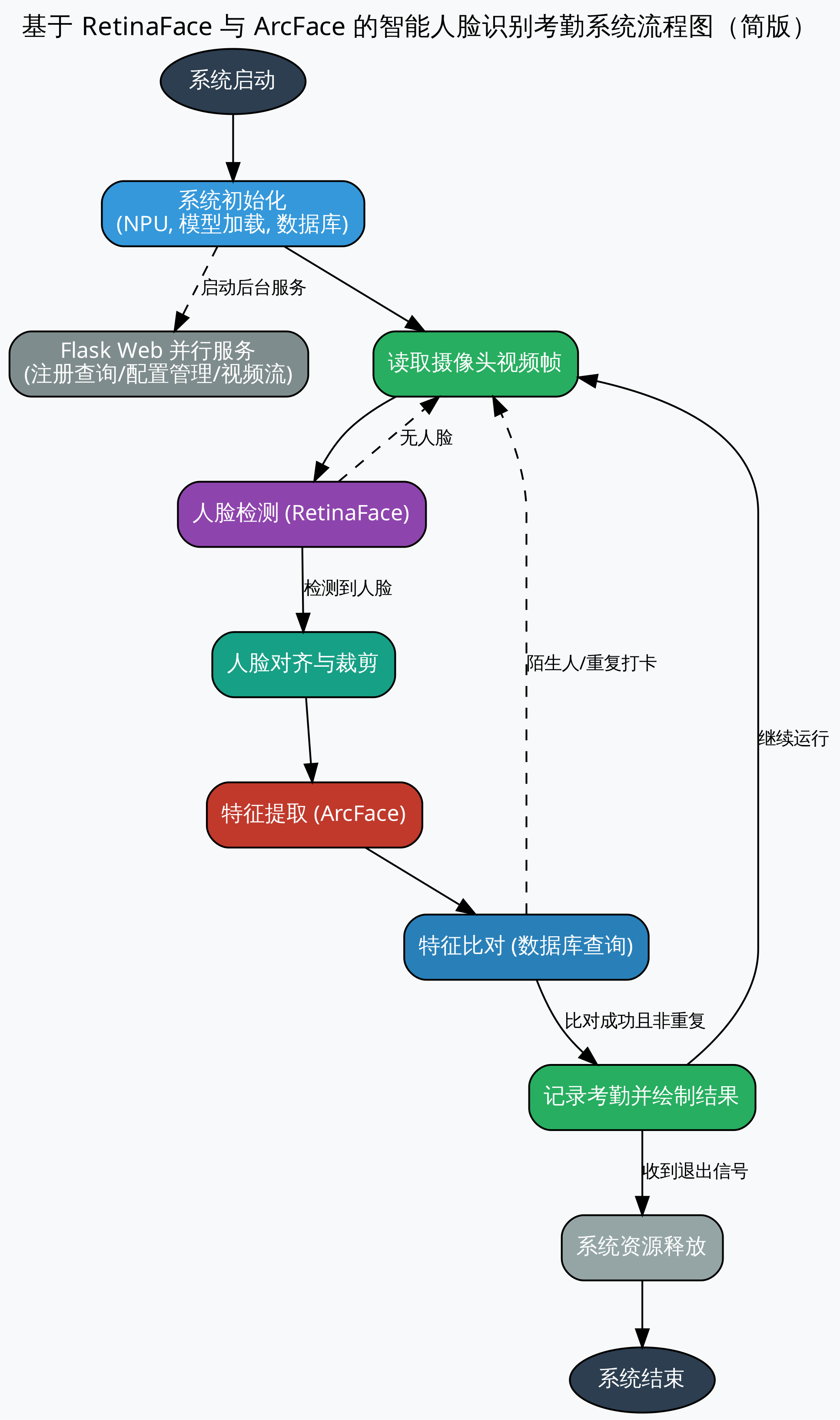

一次图像请求的逻辑顺序

对于注册或手动打卡，一次请求通常经历以下阶段：

1. FastAPI 读取 multipart 文件或 base64 图像，并限制请求大小；
2. OpenCV 解码图像，检查图像非空且位于允许的处理范围；
3. 检测模型定位候选人脸，选择面积最大的候选作为本案例的简化策略；
4. 根据边界框裁剪人脸并送入特征模型；
5. 将输出向量与数据库中的向量逐一计算余弦相似度；
6. 注册请求写入用户和头像，打卡请求在通过阈值时写入事件；
7. API 返回结构化结果，界面根据 success、match 或错误状态更新视图。

这是一种便于教学的串行流程。它没有声称对多人脸、遮挡、姿态或大规模用户 库具有最佳性能；这些问题应在后续实验中单独设计协议。

模型与张量合同

文件角色

样例脚本使用以下逻辑文件名：

逻辑角色	ONNX 文件（准备阶段）	OM 文件（运行阶段）	处理结果
人脸检测	models/det_500m.onnx	models/face_detection.om	候选框与分数，供主机后处理
特征提取	models/w600k_mbf.onnx	models/face_recognition.om	人脸特征向量

文件名是工程约定，不足以证明网络的论文名称或训练来源。检测网络的输出解析 必须以实际 ONNX 图、check_onnx.py/check_onnx_out.py 的结果以及板端 数值烟测共同确认。本实现采用三尺度分数、边界框距离和关键点输出的解析路径； 若转换得到的图结构不同，应先修正后处理合同，不能以“模型能加载”替代验证。

输入和前处理

当前实现编码了两组固定输入形状：检测输入为 1×3×640×640，特征输入为 1×3×112×112，数据类型为浮点数组。摄像头帧通常以 BGR 排列进入 OpenCV， 再缩放、归一化并转换为 NCHW。这些尺寸和归一化常数属于运行时合同，必须 与板端 OM 的描述和模型准备记录一致；改变其中任一项都应重新执行输入输出 检查和数值烟测。

特征模型的输出在当前实现中被解释为 float32 向量并写入 SQLite BLOB。向量 维度、字节序和归一化方式是数据库数据的隐含类型信息，迁移或更换模型时不能 只保留文件名而忽略这些字段。

从 ONNX 到 OM

ONNX 是准备和检查阶段的交换格式，OM 是昇腾运行时加载的离线模型。模型准备 脚本负责下载或定位源资产、检查 ONNX 输入输出，并在板端调用 ATC 生成 OM。 ATC、PyACL 和 OM 执行依赖 CANN 环境，开发机上的纯 Python 测试不能替代这些 步骤。模型、照片、数据库和板端报告属于运行资产，均不复制到本书源码。

推荐把证据分成四个独立门槛：

1. 文件检查：路径存在、文件可读、ONNX 能被解析；
2. 合同检查：输入形状、输出数量、数据类型与后处理实现一致；
3. 转换检查：ATC 成功生成目标 OM，并保留命令和日志；
4. 运行检查：在目标开发板上完成 ACL 加载、一次推理和资源释放。

只有完成相应门槛，文档才可以使用“已验证”这一表述。没有报告支撑的 FPS、 延迟、准确率和召回率不应写入案例结论。

PyACL 运行时与资源生命周期

初始化

应用启动时由运行时管理器完成以下工作：

1. 调用 acl.init，设置目标设备并创建 context 与 stream；
2. 加载检测和特征 OM，读取模型描述中的输入输出信息；
3. 为输入、输出数据集和 Device buffer 分配资源；
4. 初始化 SQLite，并启动摄像头采集线程或延迟到首次使用。

FastAPI 的 lifespan 是组织这些步骤的合适位置。它使服务启动失败能够显式呈现 为 degraded 健康状态，而不是让请求在模型不存在时悄悄生成没有语义的向量。

一次执行

对每个模型，主机把连续的 NumPy 数组拷贝到 Device buffer，调用 acl.mdl.execute，再将输出拷回主机并按模型合同解释。检测和特征提取应由 同一个硬件工作队列串行调度；数据库查询和余弦相似度计算在主机侧完成，SQLite 读写由进程内锁与事务边界保护。

释放

服务停止时应先停止接收新任务，再停止 MJPEG 生成器和摄像头线程，随后释放 模型数据集、data buffer、Device buffer、模型句柄、stream、context 和设备，最后 调用 acl.finalize。显式的 stop() 与线程 join() 比依赖 Python 析构函数更 容易测试；若线程未在期限内退出，运行时必须报告失败并禁止再次创建硬件 owner。

FastAPI 与 React 的协作边界

API 资源

下表描述稳定的教学接口。字段由请求校验和运行时合同共同约束；错误响应使用 可读的 error 字段，而不是把 Python 异常堆栈返回给浏览器。

方法	路径	语义
GET	/api/health	返回服务、模型和摄像头的就绪状态
GET	/api/users	返回用户列表，不包含特征向量
POST	/api/users	接收姓名与图像，提取特征并注册用户
PUT	/api/users/{id}	修改用户显示名称
DELETE	/api/users/{id}	删除用户及其关联事件
POST	/api/camera/capture	从板端摄像头抓取一张图像
POST	/api/clockin	接收上传或浏览器图像并尝试手动打卡
GET	/api/attendance	返回当天每位用户的最近一条记录
GET	/video_feed	返回缓存帧组成的 multipart/x-mixed-replace 流
GET	/uploads/{resource}	返回已授权的头像或抓拍资源

模型缺失、加载失败或输出合同不满足时，健康接口应报告 degraded，注册和 推理接口返回 HTTP 503。这比返回随机特征或空的成功响应更容易定位部署 错误，也不会把无效结果写入考勤数据。

浏览器界面

React 页面通过 fetch 调用上述资源，使用文件上传或浏览器 getUserMedia 产生图像。离开页面、重新抓拍或请求失败时，前端应释放媒体 轨道并清理对象 URL。FastAPI 托管构建后的静态资源；/、/users_page 和 /attendance_page 作为兼容入口回退到同一个 SPA，使旧书签仍然可用。

MJPEG 预览只读取硬件线程维护的最近 JPEG，不在每个 HTTP 客户端中重新执行 检测。这样可以把“采集与推理”和“网络传输”分开，避免浏览器数量改变硬件 工作顺序。它仍然是教学级流式方案，不提供 WebRTC、鉴权和带宽自适应。

同步与异步的选择

FastAPI 采用 ASGI，但 PyACL、OpenCV 和标准库 sqlite3 都是阻塞调用。请求 处理函数不能因为使用 FastAPI 就全部改写为 async def；硬件操作应进入单一 工作队列或受控线程池，异步层只负责等待结果和发送响应。多 worker 启动会复制 模型和摄像头句柄，本案例固定单 worker。

检测、特征与比对

检测与裁剪

检测输出先经过分数阈值筛选、坐标缩放和 NMS，再得到候选框。当前示例在存在 多张人脸时选择面积最大的框，作为单人考勤演示的确定性策略。空框、越界框或 裁剪后尺寸为零时，应返回可解释的业务错误，不应把整张无脸图像当作有效身份 输入。

特征比对

设查询向量为 $q$，数据库向量为 $v_i$，余弦相似度为

$$s(q,v_i)=\frac{q\cdot v_i}{\lVert q\rVert_2\lVert v_i\rVert_2+\epsilon}.$$

系统在候选用户中取最大相似度，并与配置阈值比较。示例阈值是工程参数，不是 经过特定数据集校准的生物识别决策边界；改变模型、摄像头、光照或用户群体后， 应以独立的正负样本协议重新估计阈值，并报告误接受与误拒绝情况。

两种考勤分支

• 板端自动分支：摄像头线程定期取当前帧，检测最大人脸，完成特征比对； 已匹配用户可以写入 camera_auto 事件，陌生人按教学策略自动登记并标注为 演示事件。
• 浏览器手动分支：React 上传文件或浏览器抓拍，API 完成同样的检测、 特征和比对过程；只有匹配通过时才写入 manual 事件，未匹配结果返回 match=false。

GET /api/attendance 的当前语义是“当天每位用户最近一次记录”，不是完整历史 审计。若研究需要多次事件、跨日期查询或导出，应另行设计带日期、用户、分页和 时区参数的接口，不应仅修改页面标题。

数据存储与隐私边界

SQLite 表保存用户名称、特征 BLOB、头像资源标识和考勤事件。特征是敏感的生物 特征数据，即使转换为 BLOB 也没有自动获得加密或匿名性。教学部署应至少做到：

1. 上传文件由服务端生成不透明资源名，限制大小和图像类型，校验规范化路径 位于 data/uploads 内；
2. API 列表不返回 embedding，资源下载经过明确的访问边界，不把上传目录 直接作为公开静态目录；
3. 数据库、照片、模型和报告保留在设备本地，测试结束按实验协议删除；
4. 日志只记录必要的事件标识，不输出完整特征、原始图像或调试堆栈；
5. 自动登记仅用于教学观察，正式系统必须有知情同意、人工审核、撤销和删除 流程。

这些措施是最低限度的工程边界，不等同于完整的隐私影响评估或合规认证。

实验步骤与证据记录

开发机上的纯 Python 检查

开发机不具备 CANN、PyACL、OM 和摄像头运行条件。可执行的检查包括目录合同、 Python 语法、FastAPI 请求合同和使用 fake runtime 的生命周期测试：

cd samples/case1
python -m unittest discover -s tests -p 'test_layout.py'
python -m py_compile app.py face_attendance/*.py

模型检查脚本可以解析已提供的 ONNX 文件，但解析成功不等于转换成功或推理 正确。测试输出应标明“静态检查”，不能写成板端性能结论。

开发板上的硬件检查

在已加载 CANN 环境的 Ascend 310B 上依次完成：

1. 检查设备状态、摄像头节点和 Python acl 导入；
2. 检查 ONNX 输入输出合同，按目标 SoC 运行 ATC（若 OM 尚未存在）；
3. 加载两个 OM，执行一次检测和一次特征提取，确认输出形状；
4. 启动 FastAPI，检查 /api/health、静态首页、用户 API 和 MJPEG 首帧；
5. 用合成或经同意的测试图像完成注册、手动打卡和自动分支；
6. 发送停止信号，检查摄像头、模型、ACL context 和服务进程均已释放。

每项结果都应保留命令、环境、模型文件名、输入协议和原始日志路径。只有在 具有明确测量脚本和报告时，才可增加延迟、帧率、识别率或资源占用数字。

API 合同示例

以下示例只说明接口形状，不包含真实图像或生产凭据：

curl http://127.0.0.1:5000/api/health
curl http://127.0.0.1:5000/api/users
curl -F 'name=example' -F 'image=@synthetic-face.jpg' \
  http://127.0.0.1:5000/api/users
curl -F 'image=@synthetic-face.jpg' \
  http://127.0.0.1:5000/api/clockin

板端服务若需要局域网访问，应显式传入受控的 --host，并在实验结束后恢复本机 监听。默认命令不启用调试模式、自动重载或多 worker。

局限与可扩展方向

本案例的简化点包括：最大人脸策略、全库线性检索、固定阈值、SQLite 单机写入、 MJPEG 预览和教学性的陌生人自动登记。它们有助于暴露基本数据流，但不能直接 推导出大规模、多摄像头、跨网络或高安全场景的结论。

合理的后续实验包括：

• 用独立的同人/异人样本校准阈值，并报告 ROC、误接受率和误拒绝率；
• 增加活体检测和人工审核，将“未知人脸”与“新用户注册”分离；
• 将向量检索从全库遍历扩展为带版本和重建策略的 ANN 索引；
• 以任务队列和限流机制研究多摄像头、多个浏览器客户端的资源竞争；
• 比较 MJPEG 与其他传输协议的带宽和延迟，但不得把协议比较结果归因于 NPU 推理速度。

小结

案例1把一个看似简单的“摄像头打卡”问题拆解为模型合同、硬件运行时、数据 比对、服务接口和隐私边界五个可以单独验证的对象。FastAPI 与 React 负责清晰 地表达服务和交互，单一硬件工作线程负责稳定地使用摄像头与 NPU，SQLite 则 提供可观察的本地事件存储。学习重点不是记住某个未经测量的延迟数字，而是 建立从资产检查到板端证据的完整推理链，并能说明每个结论的适用范围。

参考文献

1. Deng, J., Guo, J., Xue, N., and Zafeiriou, S. ArcFace: Additive Angular Margin Loss for Deep Face Recognition. CVPR, 2019. DOI: 10.1109/CVPR.2019.00482.
2. FastAPI documentation, Request files and uploads and Lifespan events.
