案例 7：智能相册

Xianzhong Zhou2026/10/6大约 31 分钟

案例 7：智能相册

本教程从问题建模、模型迁移、NPU 运行时、相册服务器到触摸屏和电子纸输出，完整解释 Case7 的设计与实现。

🎯 案例目标与问题定义

传统电子相册只会按文件名或固定顺序轮播。Case7 要解决的是一个更完整的问题：照片由手机上传到局域网服务器，服务器在 Ascend 310B 上建立语义索引，再根据中文/英文查询、日期、天气和最近显示历史选择合适照片；同一份选择结果既服务开发板上的 10 寸触摸屏，也服务已登记的 Waveshare ESP32-S3-PhotoPainter 和 Seeed Studio reTerminal E1002 两类 ESP32 电子纸终端。当前已有的实机记录按设备分别标注，不能把一台设备的历史结果当作另一台已验收。Orange Pi 的 SPI/GPIO 直连微雪 E6 是独立的本机输出路径，不是第三种可注册 ESP32 相册。

因此，Case7 不是单独的“图片分类脚本”，而是一条端到端链路：

  1. 照片进入：手机上传或扫描目录，经过内容 hash、解码、尺寸和路径安全检查；
  2. 照片理解：NPU 图像编码器生成归一化 embedding，SQLite 保存元数据，FAISS 保存逐模型检索结构；
  3. 照片选择：中文/英文文本查询、相似图查询和日期/天气智能选图使用相应模型空间；
  4. 照片显示：FastAPI 静态页面、JPEG 设备接口和 E6 dry-run 使用同一个选择状态；
  5. 设备协同：ESP32 通过能力握手、manifest、ETag 和按需 content 获取照片。

生产服务只接受已准入的 Ascend OM，不回退 CPU/PyTorch 推理。CPU 负责图像解码、OpenCV Haar 人数计数、FAISS、JPEG/E6 准备和离线 ONNX 数值参考。

🏗️ 系统总体架构

下面的架构图展示手机、触摸屏和远程终端如何共享 310B 上的 FastAPI、索引和 NPU 资源。

PDF 版结构图

下面两张图由 Graphviz DOT 源文件生成。Markdown 中保留 Mermaid 版本便于在线阅读，PNG 版本用于 VuePress/Pandoc 电子书排版；修改结构时先改 DOT，再重新生成 PNG。

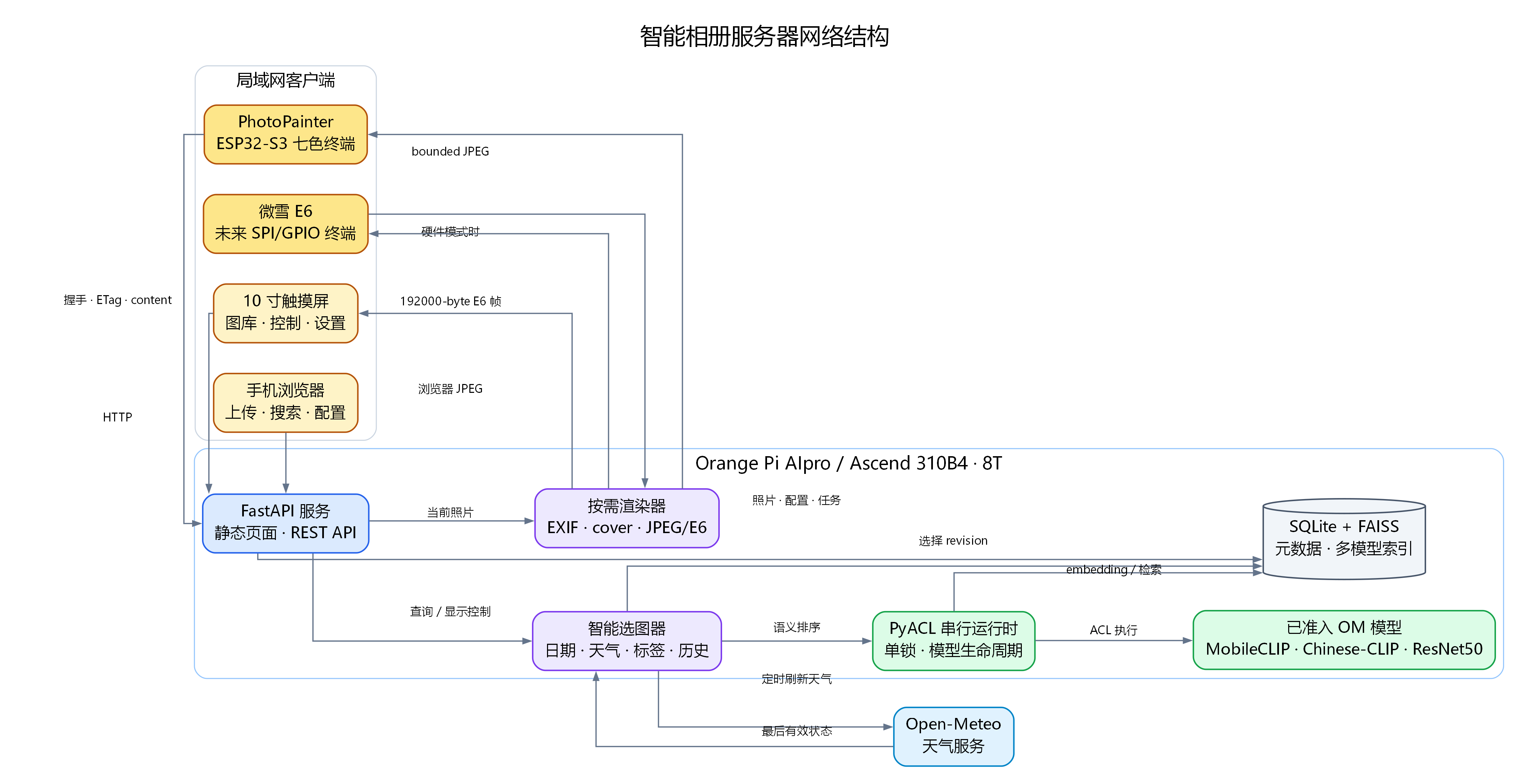

局域网相册服务器网络结构图

图 7-1 网络结构：手机、触摸屏和 PhotoPainter 通过 FastAPI 访问 SQLite/FAISS、Ascend 310B NPU、按需渲染器和天气服务。图源：img7/network-architecture.dot。

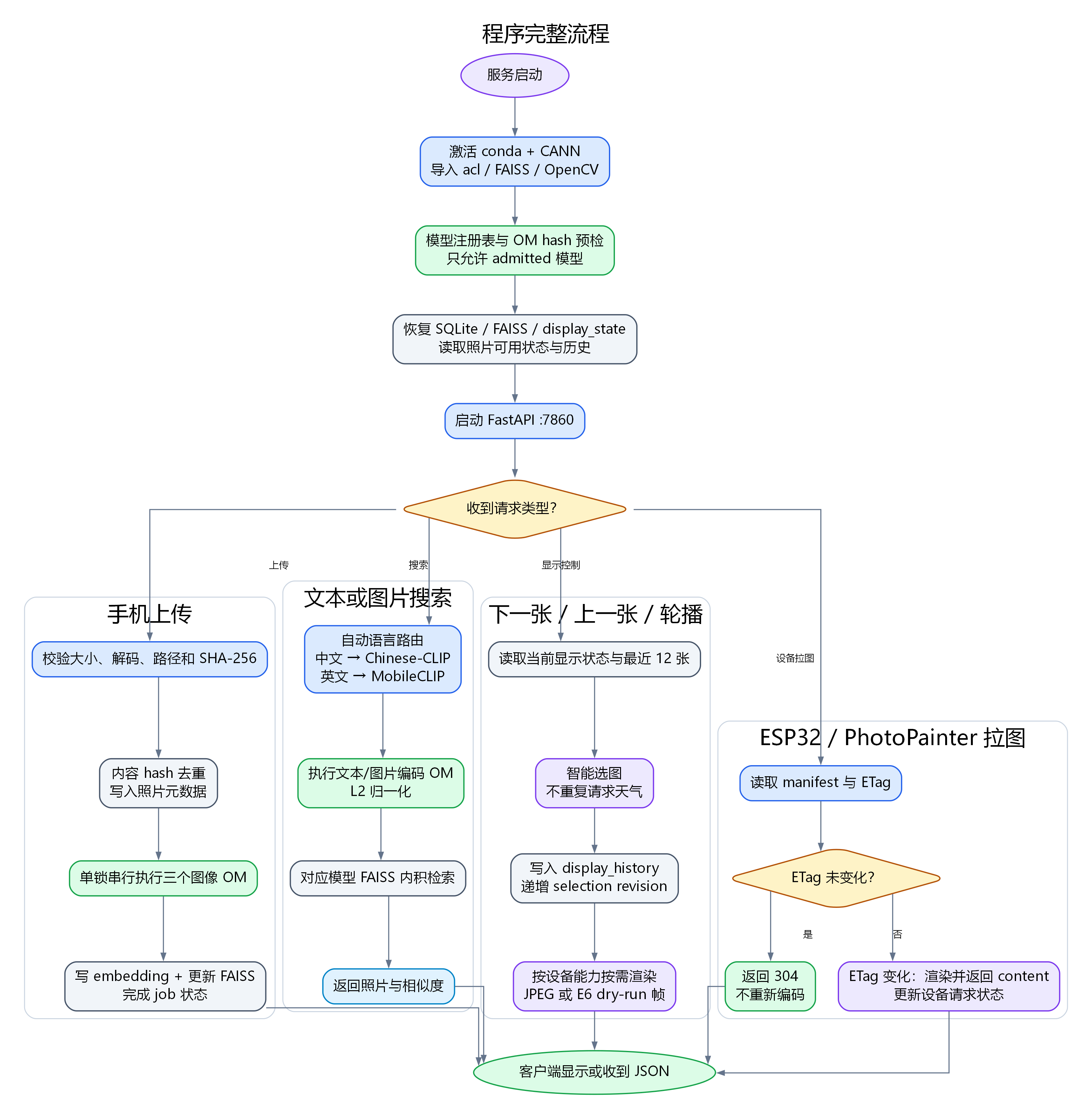

程序完整流程图

图 7-2 程序流程：服务启动完成 CANN、模型 hash 和索引恢复后，分别处理上传、语义搜索、显示控制以及 ESP32/PhotoPainter 的 ETag 拉图请求。图源：img7/program-flow.dot。

数据流

服务启动与请求时序

🧱 硬件与软件基础

层组件在本案例中的职责
计算Orange Pi AIpro / Ascend 310B4 / 8T执行图像和文本 OM
工具链CANN 8.x、ATC、PyACL转换、加载和执行模型；准入报告记录板端 version.cfg 的实际版本
服务FastAPI、Uvicorn、原生 HTML/CSS/JavaScript手机、触摸屏和设备 HTTP 接口
存储SQLite、faiss-cpu 1.7.4元数据真源和逐模型向量检索
图像Pillow、OpenCV解码、EXIF、尺寸检查和 Haar 人数计数
显示QDtech MPI1001、PhotoPainter、微雪 E6本机管理、六色终端和 E6 协议输出

310B 的 NPU 只负责已准入 OM 的推理。相册数据、FAISS 文件、设备状态和配置都留在板端；手机和 ESP32 只通过 HTTP 获取受控结果。

💾 核心数据模型

photos 保存原图生命周期，关键字段包括 id、filepath、filename、sha256、size_bytes、mtime、available、width、height、mime_type、capture_time、capture_time_source、upload_time、tags、face_count 和 deleted_at。普通上传原图位于系统用户的 ~/Pictures/ai-album/imports/，临时 multipart 文件位于 ~/Pictures/ai-album/.upload-tmp/；仓库 shared/photos/ 仅承载 COCO-CN 和旧数据兼容读取，避免个人照片进入发布目录。其中 tags 只保留为旧数据库迁移兼容元数据；常规上传不要求或写入手工标签，当前工程也没有部署自动图像标注模型。

embeddings 使用 (photo_id, model_id) 作为主键，保存维度和归一化向量。每个模型有独立的 IndexIDMap2(IndexFlatIP)，FAISS 的 ID 就是 SQLite 的 photo_id，因此不会把不同模型空间混合。

display_state 和 display_history 保存本机触摸屏、两个 PhotoFrame profile 与本机 E6 输出的当前照片、暂停状态、时隙、策略 revision、selection revision 和最近 12 张历史。jobs 保存手机上传后的串行索引进度。

🧠 多模型语义检索方法

CLIP 的共同向量空间

CLIP 使用图像编码器和文本编码器把两个模态投影到同一个向量空间。图像查询先编码成向量，文本查询也编码成向量，二者做 L2 归一化后使用内积近似余弦相似度。相似度高表示模型训练中认为图像和文本语义更接近。

Case7 不把三个模型的数值直接相加：不同训练数据、投影层和维度形成不同坐标空间。模型 ID 是索引隔离和 API 路由的边界。

参考实现与工程取舍

本案例参考了 Andy 的个人图像搜索实践和 atarss/clip-image-search。博客展示了一个很重要的工程事实：图片检索不是“把图片文件名交给搜索框”，而是先递归导入照片、提取图像向量和尺寸等元数据，再用归一化向量做相似度排序；同模态图像查询的分数通常高于跨模态文字查询，分数只能用于同一模型空间内排序，不能跨模型直接比较[^7]。上游仓库的实现把文件导入、CLIP 编码、元数据保存和查询服务拆成两个阶段，并在查询时先按 width、height、扩展名等字段过滤 MongoDB，再按批次计算余弦相似度[^8]。

Case7 保留这条数据流，但替换了不适合 310B 服务器的组件：

参考项目做法Case7 实现取舍原因
OpenAI CLIP 常驻 PyTorch已准入 MobileCLIP/Chinese-CLIP OM，经 PyACL 串行执行NPU 是生产推理边界，CPU 不作 fallback
MongoDB 保存图片和向量SQLite 保存照片元数据与 embedding，FAISS 保存检索缓存减少常驻服务，保留可审计的单文件真源
导入时可复制到 hash 目录上传原图放在系统 Pictures 受管目录，SHA-256 去重防止个人照片混入发布目录，原图生命周期可控
查询时拉取全部向量并分块计算无筛选时使用每模型 IndexIDMap2(IndexFlatIP)；有筛选时先 SQLite 预筛选再计算候选内积兼顾常用路径延迟和元数据过滤正确性
早期网页 Demo原生 FastAPI 与触摸屏/手机页面当前服务同时支持本机显示和 ESP32，不依赖额外 UI 运行时
OCR 作为后续实验本版本不自动 OCR、不生成手工标签不把未准入的 CPU 模型混入 NPU 相册主链路

因此，本案例借鉴的是可验证的检索分层和元数据预筛选思想，不复制 MongoDB 或未经准入的 OCR。photo_index.py 的 search_vector() 在带有尺寸、格式或人数条件时先构造候选集合，再进行归一化内积；没有条件时仍直接查询 FAISS。两条路径都返回相同的 SearchResult 合同，前端只需要消费照片 ID、文件名和分数。

边界： 上游仓库的 README 将 FAISS、EXIF 和多语言列为 TODO；Case7 已经分别用 FAISS、SQLite/EXIF 和双语模型实现，但这不表示上游项目已经提供这些能力，也不表示两个项目的模型权重或分数可以互换。

MobileCLIP-S0

MobileCLIP-S0 面向英文和通用语义，图像输入固定为 1x3x256x256，文本输入固定为 1x77，输出 embedding 为 512 维。图像和文本组件分别导出 ONNX，再分别转换成 OM。

Chinese-CLIP RN50

Chinese-CLIP RN50 面向中文语义，图像输入固定为 1x3x224x224，文本输入固定为 1x52，输出 embedding 为 1024 维。文本 tokenizer 使用 BERT 风格的 vocab.txt、[CLS]、[SEP]、[PAD] 和 [UNK] 合同；tokenizer 的物理行读取规则必须和固定上游实现一致。

ResNet50 经典相似图

ResNet50 输出 2048 维视觉特征，用于兼容传统“以图搜相似图”模式。它没有文本编码器，也不提供中文/英文语义能力。它必须使用独立 FAISS 文件，不能和任意 CLIP embedding 混合。

自动路由

文本自动模式检测中日韩字符时选择 Chinese-CLIP，否则选择 MobileCLIP；图片自动模式默认选择 MobileCLIP。用户手动指定模型时，服务检查模型已准入且查询输入合同正确。

🔧 昇腾 310B 模型迁移方法

模型迁移分为四个可审计阶段：

checkpoint / tokenizer
        ↓ 离线导出
FP32 ONNX（固定 batch=1）
        ↓ 板端 ATC
Ascend310B4 mixed-FP16 OM
        ↓ PyACL / ACL
NPU embedding + FAISS 检索

导出阶段记录输入名称、shape、dtype、输出维度和 ONNX SHA-256。转换阶段使用 --soc_version Ascend310B4 和 --precision_mode allow_fp32_to_fp16。MobileCLIP 图像组件的当前生产 OM 已通过选择性精度扫描，使用 C0 的零节点 FP32 白名单；任何未来的例外仍必须写入 ATC 证据，而不能更换模型。

310B 板端内存有限，ATC 强制单线程：MAX_COMPILE_CORE_NUMBER=1、TBE_PARALLEL_COMPILER=0、ASCENDC_PAR_COMPILE_JOB=0、TILINGKEY_PAR_COMPILE=0、OMP_NUM_THREADS=1 和 OPENBLAS_NUM_THREADS=1。不添加 swap 或编译缓存，不开启并行图编译；转换器只在旧版确实提供该参数时选择 --enable_graph_parallel=0。CANN 8.x 的 --ac_parallel_enable 是动态 shape 执行阶段的 AI CPU/Core 并行选项，不等价于图编译开关，不能把它写成 ATC 并行门禁。

MobileCLIP 和 Chinese-CLIP 文本图目前登记为 int64 输入。这个类型是否能被目标 CANN 版本的 ONNX 到 ATC 链路接受，必须用板端最小文本图预检；若失败，应重新导出并验证 int32 合同，同时更新 tokenizer、ACL 输入检查、hash 和准入报告，而不是只改模型清单。

准入脚本先验证 ACL 初始化，再验证输入字节数、dtype、输出字节数、维度和有限值，最后比较 ONNX 与 OM 的归一化向量，余弦相似度门槛为 0.995。只有 models/registry.json 中 hash 一致且 status=admitted 的 OM 才会被服务加载。

目标 SoC 与运行时版本

MobileCLIP 的 OM 绑定 ATC 转换时指定的 --soc_version，不能默认跨不同 310B SoC 通用。当前服务只使用与目标板卡匹配、已完成准入的 OM。若更换板卡或 CANN 运行时，必须在新环境重新执行 ONNX 合同、ATC、ACL 数值和检索验证；未取得当前报告时，不在教程中写入旧板卡数字。

npu-smi info 用于记录板卡、驱动和固件字段；固件字段无法读取时原样记录，不从驱动版本推断。CANN Toolkit/ATC、板端 Runtime/PyACL、驱动和 NPU 固件必须按厂商兼容矩阵配套。版本升级应先查官方说明，再在隔离目录验证，不覆盖生产 OM、注册表或索引。

选择性 FP32/FP16 与误差定位

allow_fp32_to_fp16 是一种转换许可，不是“整张图强制 FP16”。图像浮点输入和 embedding 输出仍按 FP32 ONNX 合同处理；文本 token 输入是 int64。ATC 会在允许的节点上选择 FP16 实现，未被转换或被 keep_dtype 白名单保护的节点仍可沿用 FP32。这个区别很重要：MobileCLIP 图像分支当前生产 OM 的组件级策略是 allow_fp32_to_fp16，并已推广 C0 的零节点 FP32 白名单。推广前的 must_keep_origin_dtype OM 及其 mobileclip_s0_image_keep_dtype.cfg 仅保留为 诊断和候选节点清单。MobileCLIP 文本、Chinese-CLIP 两个分支和 ResNet50 图像分支使用模型级 allow_fp32_to_fp16。详细的命令、清单和证据字段见 模型流水线与 NPU 准入。

诊断的基本方法是比较同一输入在 ONNX 参考执行器和候选 OM 各中间输出的方向，而不是只看最终 embedding。现有诊断报告在 network.4 的加法节点记录余弦 0.9994069，在 network.5/proj/proj.0/lkb_reparam/Conv 记录 0.7932538；同一分组还出现 SE Sigmoid0.7223154、主乘法 0.2903332 和 proj.1 卷积 0.5836687。另一次诊断的 network.5/proj/proj.1/activation/Mul_1 为 0.2216825，最终 embedding 为 0.2551974。 这些数字来自诊断图的单个输入，是误差传播线索而不是因果证明。一次整组件 force_fp32 候选也 记录了 0.4368718 的失败，因此“全部 FP32”并不能被当作自动修复。

选择性精度扫描按从小到大的白名单逐级验证：

候选FP32 保留范围本次结果
C0空白名单通过并推广为生产 OM
C1network.5/.../lkb_reparam/Conv通过，因 C0 更快而未推广
C2C1 加 SE 的池化、两层卷积、激活、门控和乘法C0 已满足门槛，未执行
C3C1 加 GELU/Erf、主乘法链和 proj.1 卷积C0 已满足门槛，未执行
C4C2 + C3，再保护两组注意力 MatMul/Softmax 和 head MatMulC0 已满足门槛，未执行

候选模型的流程如下。候选 OM、keep-dtype 文件和报告必须位于独立的 reports/precision_sweep/mobileclip_s0_image_precision/<candidate>/ 目录，不能覆盖生产 OM、注册表、SQLite、FAISS 或既有 准入报告。

每个候选需要 32 张按 image_id 固定的 COCO-CN 图片和种子 310 至 313 生成的 4 张确定性 uint8 BGR 合成图；合成图也必须经过生产的 NpuEmbeddingBackend.preprocess_image，而不是直接把 标准正态张量送入模型。输出必须是 512 维有限向量，36 次归一化余弦全部达到 0.995。随后在临时 索引中重建 500 张图库，以同轮生产 OM 比较既有 20 条英文查询的 Recall@1/3/5；临时向量和索引在 报告完成后删除。最后在 Ascend310B4 板端以单线程、20 次预热、100 次计时、3 轮重复测量 P50/P95。

每次候选实验都必须把板卡型号、CANN 版本、ONNX/OM SHA-256、ATC 日志、36 个数值样本、 500 张图库 Recall@1/3/5 和三轮 P50/P95 写入独立报告。只有当前报告同时通过数值、检索和性能门槛， 候选才可以进入注册表；没有报告支撑的数字在教程中一律不预填。Health: Alarm 只作为诊断字段， 不能单独改变准入结论。候选实验的临时向量和索引在报告完成后删除。

⚙️ NPU 运行时与串行资源管理

embedding_backend.py 用一个 ACL 资源管理器拥有 device、context、stream 和 model。ModelManager 按需加载图像/文本 OM；切换模型前释放旧 model，避免多个大模型同时占用内存。获取模型、构造输入、执行和释放由同一把锁保护。

服务的索引任务、ATC 转换和单次 embedding 都是串行的。这样牺牲并发换取可预测的 NPU 内存峰值和板端稳定性。CPU/PyTorch 不作为生产 fallback，因为 fallback 会掩盖 OM 缺失、ACL 初始化失败或模型合同错误；这些错误必须直接返回并写入健康状态。

🌦️ 智能选图与天气方法

候选照片必须可用且未删除。默认总分为：

总分 = 0.60 * Chinese-CLIP 语义相似度
     + 0.25 * 日期、月份、星期和时段匹配
     + 0.15 * 天气与兼容元数据匹配

照片时间优先 EXIF DateTimeOriginal，缺失时使用上传时间。天气默认来自 Open-Meteo；请求失败时保留最后有效状态。历史迁移照片若包含兼容 tags，可参与天气匹配；新上传照片不接受手工标签，缺少该元数据时该项得分为零。最近显示的 12 张照片进入重复抑制窗口，无匹配时回退到最新照片。

天气在后台按 weather.refresh_seconds 更新；next、previous、图库点选和相似图查询复用已有天气状态，不主动访问天气服务。服务器在空闲调度周期中用已准入 Chinese-CLIP 文本编码器查询语义空间，并把 FAISS 排序后的照片 ID 放入易失的内存候选队列；手动 next 消费这份 NPU 语义计划，因此不是按文件名绕过模型。队列因天气、配置、图库变化而失效或耗尽时，下一次操作会在缓存天气下补做一次串行 NPU 排序。这样连续点击不会重复请求天气或反复加载模型，同时每个候选顺序仍由 NPU 语义分数参与决定。触摸屏自动选图默认每 60 秒执行，普通电脑网页每 30 秒轮询显示元数据；网页比较 ETag，未变化时不重新下载 JPEG。电子纸物理刷新使用独立的 30 分钟周期，也可明确设置为 10 分钟，暂停相册会暂停这些自动动作。

手动切图的控制请求和图像显示是两个阶段：前者提交 NPU 预选队列中的照片 ID（冷队列时先完成一次 NPU 文本推理和 FAISS 排序），浏览器随后按实际视口请求一次性 JPEG。高分辨率原图的 EXIF 旋转、缩放和 JPEG 编码通常比温热队列的选择状态更新更耗时；服务器使用 Image.draft 作为当前 JPEG 解码的尺寸提示，但不写入缩略图或其他派生缓存。首页不预加载整个图库，图库面板打开后才创建网格，网格图片使用浏览器懒加载和异步解码，避免原图请求与主屏渲染争用板端资源。

selection_revision 在上传、天气变化、配置变化和轮播时隙到达时递增。每个 profile 的 current photo、pause 状态和 history 写入 SQLite，重启后恢复而不是重新随机选择。

🌐 服务器化设计

统一端口约定

Case7 的 310B 服务统一使用 7860：手机、10 寸触摸屏、ESP32 的 PhotoFrame 图片 URL、 curl 示例和教学部署命令均写作 http://<BOARD_IP>:7860/。这是普通用户进程可直接 监听的非特权端口，避免为了 80 端口修改 Linux 权限、CANN 环境或额外部署代理。

ESP32 与 310B 是两个不同的 HTTP 服务：ESP32 自身的控制页面为 http://<ESP32-IP>/，其默认端口是 80；310B 相册服务器仍为 7860。发布脚本可能短暂使用 一个仅回环可见的 smoke 端口验证候选版本，但该端口不写入设备、不出现在用户操作流程中。

上传任务状态机

手机的 POST /api/photos/upload 只负责接收和保存受管原图，然后返回 job_id。单线程任务依次完成解码、元数据写入、三模型 embedding 和 FAISS 更新；手机轮询 /api/jobs/{job_id} 获取 queued、running、completed 或 failed。

配置与显示状态

GET/PATCH /api/config 使用 revision 乐观锁和原子 JSON 写入。手机可以修改时区、轮播、天气坐标、重复抑制、JPEG 参数、E6 参数和文件名水印开关，但不能执行 shell、修改任意系统路径或改变 CANN 环境。显示控制 API 持久化 select、next、previous、pause 和 resume。

ESP32 与 PhotoPainter

设备先发送显示能力，服务器返回 device ID、轮询周期和 manifest。后续以 ETag 条件请求 manifest/content；JPEG profile 按设备尺寸、方向和字节上限按需编码，E6 profile 输出固定 800x480、六色、192000-byte 帧。PhotoPainter profile 返回 bounded JPEG，由上游固件继续完成六色校准、抖动和电子纸刷新。

Case7 固定记录两种 7.3 英寸设备 profile：Waveshare ESP32-S3-PhotoPainter 官方产品页 / Wiki 为 E6 六色（黑、白、绿、蓝、红、黄）800x480；Wiki Mode 1 接受 800x480 或 480x800 图像，因此内容可标记为 landscape 或 portrait；其上游板级 profile 固定 hardware_rotation_deg=180。 Seeed Studio reTerminal E1002 官方 Wiki 为 ACeP / Spectra 6 全彩 800x480，Case7 将它固定为 landscape，板级补偿为 0。方向字段只允许 landscape、portrait，不提供用户可调的 360°、90°/270°或安装角度；服务器 JPEG rotation 保持 0，配对和 URL Rotation 同步时才把 profile 补偿写入固件的 display_rotation_deg。E1002 的 portrait 请求必须拒绝。Seeed 的资料只确认面板规格，横屏限制是本项目的设备策略；厂商资料不替代固件识别和真实面板刷新证据。

PhotoPainter 竖屏倒置的排查

display_orientation 表示逻辑内容方向，display_rotation_deg 表示板级物理坐标补偿。官方 v2.18.0 的 Waveshare 板级头文件将补偿定义为 180 度；若服务器把该字段错误地写成 0，竖屏画面会整体 上下倒置。Case7 不在 JPEG 上再次旋转，而是在注册和 X-Config-Payload 中发送固定补偿，并以 X-Album-Hardware-Rotation 回显。读取设备 /api/config 时应看到 Waveshare 的 portrait/180 或 landscape/180 组合；E1002 则为 landscape/0。这不是 NPU、EXIF 或图片内容错误，不能通过 增加 90/270 度用户选项解决。

新设备在管理 API 和低层握手 API 中都必须显式携带这两个 profile_id 之一，JPEG 能力固定为 ["jpeg"]；服务不会因为 800x480、设备名称或 IP 地址相同而猜测型号。缺少 profile 的记录会被标记为待确认，仍可在管理页查看，但不能取图或推进轮播，直到操作者按实物型号完成确认。

当前 LAN 部署的设备注册和取图都是 URL-only：不生成、不显示、也不要求设备令牌。服务设置私有、重新验证缓存语义和 Vary，不把真实文件路径暴露给设备。禁用设备返回 404；访问边界依赖可信局域网和服务器端设备启停状态，而不是旧固件令牌。

从串口启动日志取得 PhotoPainter 的 IPv4 地址

设备网页地址由路由器 DHCP 分配，不能从设备名称、MAC 或旧的租约记录推断。实际操作时只连接当前 PhotoPainter，打开串口监视器并按一次 BOOT 唤醒，再按复位键观察完整启动过程：

$idfPython = 'C:\Espressif\tools\python\v6.0.2\venv\Scripts\python.exe'
& $idfPython -m serial.tools.miniterm COM17 115200

日志中出现 No WiFi credentials found - Starting AP mode 表示设备还在临时配网 AP；连接形如 PhotoFrame - XXXXX 的 2.4 GHz AP 后配置家庭网络。配网成功必须同时看到 sta ip: ...、 HTTP server started 和 Web interface available at: http://...。保存完整串口日志，地址以本次 启动打印的 IPv4 为准：

profile: waveshare_photopainter_73
serial: <SERIAL_PORT>
firmware: <FIRMWARE_VERSION>
sta ip: <ESP32_IP>
web: http://<ESP32_IP>/

在同一局域网电脑上用这个 IPv4 地址验证，而不是登录 photoframe.local：

$photoIp = '<ESP32_IP>'
curl.exe --noproxy "*" "http://$photoIp/api/system-info"
curl.exe --noproxy "*" -I "http://$photoIp/"

photoframe.local 只是可选 mDNS 别名，Windows、VPN 或路由器不支持解析时仍属正常；它不是账号、 密码或必须的登录入口。310B 相册服务器地址使用 <BOARD_IP>:7860；旧租约记录不能代替当前串口日志中的 地址。每次重启、换路由器或重新配网后都要重新读取 sta ip。 完整的端口枚举、日志保存、DHCP 变化和故障排查步骤见仓库中的 ESP32 电子相册设备管理。

ESP32 深度休眠后的唤醒与 310B 发现

两类终端的“联网”“可发现”和“已配对”是三个独立状态。Waveshare PhotoPainter 从深度休眠唤醒使用 BOOT，Seeed reTerminal E1002 使用顶部绿色 Wake/Refresh；醒来后先等待 Wi-Fi、HTTP 和 mDNS 服务恢复，再在 310B 上调用 GET /api/admin/devices/discover。该接口只查询 _esp32-pframe._tcp、读取每个候选的 /api/system-info，并保留字面 IPv4、硬件 ID、板型和固件版本供操作者选择。它不扫描网段， 也不能唤醒设备。深度休眠时 Wi-Fi、mDNS 和 HTTP 均关闭，310B 不存在可发送的网络唤醒包。

Case7 对这两类 ESP32 终端固定采用深度休眠：注册、策略更新和设备成功拉图时都写入 deep_sleep_enabled=true，前端不提供关闭或“调试常亮”选项。这样可以保持电池续航和实体 唤醒键的语义一致；重新刷写固件后重新注册会再次修复该配置。设备必须先由实体按键或固件 定时器唤醒，310B 才能发现并服务下一次 URL Rotation 请求。

发现为空时，可以在 310B 操作页面的 设置 → ESP32 唤醒与发现 中输入该地址并点击 读取并验证 IP；它调用只读 POST /api/admin/devices/probe。也可以从串口 sta ip: 或路由器 DHCP 租约取得当前 IPv4，直接读取 http://<ESP32-IP>/api/system-info； 只有 project_name=esp32-photoframe、device_id 和正确 profile 均核对后，才提交 POST /api/admin/devices/register。注册返回 202/awaiting_pull 只代表控制面配置完成；设备随后主动请求 http://<BOARD_IP>:7860/api/devices/<device_id>/photoframe，才算观察到真实拉图。 两台设备可能都显示 photoframe.local，因此不能按主机名或列表第一项自动配对。原厂 SenseCraft/Xiaozhi 固件若没有上述 API 或 mDNS 服务，必须先完成固件适配，不能仅凭外壳和 二维码判定兼容。可执行的逐步命令、故障表和证据模板见 ESP32 电子相册设备管理。

E1002 的 MicroSD 兼容性由设备固件和硬件说明决定，不是 Case7 网络传输的前提。服务器不把 SD 卡作为照片缓存；存储卡异常与深度休眠策略是两个独立条件。

横竖屏图像方向

照片显示先执行 EXIF Orientation 校正，再应用设备 profile 的 orientation（landscape 或 portrait）。默认 orientation_mode=auto 保持照片本身的横竖构图，只将其按 cover 或 fit 放进目标画布；这是人像 照片的安全默认值。需要让最终编码帧严格匹配显示器横竖方向时，可启用 orientation_mode=match_display，服务会按 profile 选择 landscape 或 portrait 目标；E1002 的 portrait 请求直接拒绝，不通过隐式交换宽高放行。

设备可用 X-Display-Width 和 X-Display-Height 在其已登记 profile 允许范围内协商当前能力： 只有 PhotoPainter 可以使用 480x800 竖屏，E1002 的这类请求会拒绝；不可沿用旧的方向标签。JPEG 响应中的 X-Album-Orientation 是实际像素方向， X-Album-Target-Orientation 是目标显示方向，因此 auto 模式下两者可以不同。尺寸、方向模式和安装 profile 的固定硬件补偿也会进入 JPEG variant/ETag，但不旋转 JPEG 像素：Waveshare PhotoPainter 为 hardware_rotation_deg=180，E1002 为 0，并分别写入固件的 display_rotation_deg。触摸屏 display.* 与 E6 epaper.* 的方向设置相互独立；E6 仍是固定 800x480、192000-byte 线协议，天气刷新或触摸屏方向变化不会让同一 E6 图帧失效并触发额外刷新。

🎨 触摸屏交互设计

触摸屏首页把照片作为第一视觉层，天气卡片和状态信息使用高对比度实体背景。五个首页动作收拢为一个紧凑工具栏；文件名作为同一工具栏内的非交互文本，设置页有“显示文件名水印”开关。8 秒无操作时工具栏和文件名一起淡出，触摸照片唤醒。

底部导航打开图库、智能搜索、上传、设备和设置五个全屏面板。按钮最小高度为 56px，图片网格固定宽高比；1920x1080、1280x800、1024x600 和 400x900 视口均禁止页面横向滚动。

如果开发板同时连接两个 HDMI 输出，X11 会把它们合成一个更宽的虚拟桌面；触摸设备若仍映射到整个桌面，会表现为照片页面没有偏移但点击位置向一侧偏离。Case7 的 kiosk 启动脚本在打开浏览器前将 QDtech MPI1001 映射到主输出 HDMI-1，并在重启或热插拔后重新执行。该输入映射属于显示会话配置，与网页 CSS、照片 EXIF 方向和 NPU 推理无关。

设备面板内部再按任务拆成四个互斥视图，而不是把本机屏幕、远端终端和配对表单连续堆叠在同一长页面：

  • 总览显示登记记录、型号确认、最近拉图和启用数量，并提供进入其他视图的快捷入口；
  • 本机触摸屏只管理开发板 HDMI 显示设备的轮播、方向和文件名水印；
  • 已注册设备按 Waveshare PhotoPainter、Seeed reTerminal E1002 和待确认型号分组，集中处理远端设备状态、策略、推进、启停和删除；
  • 发现与配对只负责唤醒后的局域网发现、IP 验证和身份登记。

标签使用 tablist/tabpanel 语义，同一时间仅激活一个视图；窄屏时标签排成两列，设备数量变化只更新标签副标题，不改变操作位置。这种分区使本机触摸屏成为可单独设置的设备，也避免把“发现候选设备”和“已经注册的设备”混为一谈。

🖨️ E6 图像处理方法

epaper_display.py 在 CPU 上执行：

  1. 读取 EXIF 方向并旋转；
  2. 将图像居中裁剪到 800x480；
  3. 量化到 E6 六色调色板；
  4. 使用官方稀疏颜色编号：黑 0、白 1、黄 2、红 3、保留黑 4、蓝 5、绿 6；
  5. 两个像素按高半字节优先打包，输出 800*480/2 = 192000 bytes；
  6. dry-run 验证初始化、刷新、BUSY 和休眠命令序列。

真实硬件模式必须显式提供 SPI 设备、gpiochip 和 DC/RST/BUSY line offset。当前驱动板型号和接线尚未确认，PNG/帧 dry-run 只能证明协议编码，不能宣称微雪实屏刷新通过。PhotoPainter 六色路径同样不能由 E6 六色帧结果替代。

🗂️ 工程代码导读

模块职责
app.pyFastAPI 入口、上传、搜索、配置、显示和设备 API
server_config.py配置默认值、类型校验、revision 和原子写入
model_registry.py候选清单、生产注册表、文件 hash 和准入状态
embedding_backend.pyACL 资源、固定输入输出合同、tokenizer 和模型切换锁
photo_index.pySQLite 元数据、旧索引迁移、逐模型 FAISS 和增量更新
smart_selector.py日期、天气、兼容元数据、语义排序、时隙和显示历史
display_policy.pyPhotoPainter 策略、cron、渲染、ETag 组成和 JPEG 限制
epaper_display.pyE6 旋转、裁剪、量化、打包和 periphery 协议
web/原生静态触摸屏/手机 UI，不需要额外前端构建运行时
scripts/模型、COCO-CN、部署、服务、kiosk 和性能脚本

🧪 测试、性能与验收方法

测试把不同证据分开：

  • 单元测试覆盖模型合同、ACL 模拟、索引隔离、上传安全、配置 revision、显示历史、设备握手/ETag 和 E6 帧；
  • 模型准入覆盖 ONNX 合同、ATC 日志、OM hash、ACL 数值和有限值；
  • COCO-CN 检索覆盖 20 条中文和 20 条英文查询，Recall@3 门槛均为 80%；
  • 性能使用单线程、20 次预热、100 次计时、3 轮重复，报告图像/文本编码、FAISS 和 API P50/P95；
  • UI 验收覆盖 1920x1080、1280x800、1024x600 和 400x900，无横向滚动、控件重叠或文字溢出；
  • E6 dry-run 覆盖 EXIF、裁剪、六色、颜色编号、192000 bytes、BUSY 超时和无 GPIO 拒绝。

当前教程只定义验收协议，不预填具体 Recall、P50/P95、photo ID 或 hash。执行时把实际 JSON 报告路径、板卡/运行时版本、输入数量和结果写入 samples/case7/reports/，并在工程验证文档中 注明证据类型。模型准入、接口健康、触摸屏、设备 URL 拉图和 E6 dry-run 必须分别报告；其中 API 成功或 ACL 数值通过不能替代真实电子纸刷新结论。

⚠️ 限制、许可证与后续工作

  • MobileCLIP 使用 Apple Machine Learning Research Model License，按清单中的非商业研究/教育边界使用；Chinese-CLIP 代码和权重许可应以固定上游仓库为准；ResNet50 使用 torchvision/ImageNet 研究教育资产。
  • COCO-CN 是唯一公开测试集；图像来源于 COCO-CN/MS-COCO，使用时必须保留 manifest 的来源和许可证字段。
  • Open-Meteo 是默认天气服务，网络失败时只能使用最后有效状态。
  • PhotoPainter 使用上游 v2.18.0 固件；Case7 不维护自定义 ESP32 固件分支。
  • 服务无管理员登录，只适合可信局域网，禁止公网暴露。
  • 微雪 E6 驱动板型号和 GPIO/SPI 接线尚未确认，真实实屏刷新是独立后续验收。
  • 通用 ESP-IDF 客户端需要具体 ESP32 变体、显示控制器、总线、GPIO、电源、Flash/PSRAM 和 IDF 版本后才能安全实现；当前先使用 HTTP 协议和上游 PhotoFrame。
