案例8：实时手势识别

项目简介

本案例在昇腾310B上实现一个实时手势检测系统。系统从 USB 摄像头读取图像，用 HaGRIDv2 提供的 YOLOv10 手势检测模型完成目标检测，再把检测框画回原始画面，通过 WebRTC 推送到远程浏览器。整个流程覆盖了边缘视觉项目中最常见的几件事：模型从 PyTorch 导出为 ONNX，使用 ATC 转换为 OM，通过 AscendCL/PyACL 在 NPU 上推理，并把推理结果组织成可远程查看的实时视频服务。

本案例采用目标检测路线，而不是只对裁剪后的单张手部图片做分类。YOLOv10 可以直接处理完整摄像头画面，同时输出手势类别、置信度和目标框坐标。本章关注的核心问题是：如何在真实视频流中找到手势、把检测框正确画回原始图像，并把结果稳定地推送到远程浏览器。

代码位于 samples/case8。其中 hagrid_yolo 是可复用 Python 包，保存预处理、后处理和推理后端；scripts 保存命令行入口，包括 ONNX 验证、ATC 转换、OM 推理和 WebRTC 服务；webrtc_app 保存 CANN VENC、DVPP JPEGD 和 V4L2 采集相关适配代码；web 保存浏览器前端；weights 暂时保存 PyTorch 权重和导出脚本，后续可以单独迁移到模型仓库。

下方架构图说明了本案例的部署关系。PyTorch 到 ONNX 的导出建议在 PC 或 GPU 工作站完成；310B 侧负责 ATC 转换、OM 推理、摄像头采集和 WebRTC 推流。

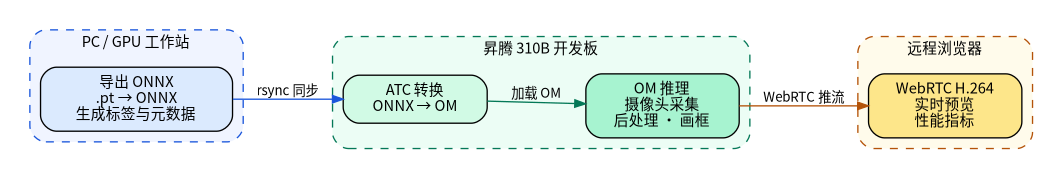

图 1：case8 系统架构。

学习目标

完成本案例后，你将能够：

在 GPU 工作站上将 YOLO 格式的 .pt 权重导出为 ONNX 模型，并生成配套的标签和元数据；
在昇腾 310B 上使用 ATC 将 ONNX 转换为 OM 离线模型；
使用 PyACL 加载 OM 模型，编写 NPU 推理的预处理与后处理代码；
搭建 WebRTC H.264 推流服务，在浏览器中远程查看实时检测结果；
理解 YOLOv10 的无 NMS 推理机制与 HaGRID 数据集的构成。

预备知识：需要熟悉 Python 编程和 Linux 命令行基础操作，了解神经网络的基本概念（卷积、池化、全连接）。本案例使用的 YOLOv10 模型由 HaGRIDv2 官方预训练提供，无需自行训练。完整走通全流程约 2~3 小时。

实验环境

本案例只需要一块昇腾310B开发板和一个普通 USB 摄像头。摄像头最好支持 MJPG 输出——MJPG 是摄像头的压缩输出格式，相比未压缩的 YUYV 占用的 USB 带宽更少，更容易在 1280x720 及以上分辨率达到 30fps（详见「OpenCV 与 DVPP 采集后端」章节）。显示器不是必需的，远程浏览器可以直接查看 WebRTC 视频流。

310B 运行时需要 CANN、ATC、PyACL、OpenCV、aiortc 和 av 等组件。Python 运行依赖已经写在 samples/case8/requirements.txt 中，可以在 310B 的虚拟环境里安装：

cd ~/Documents/Ascend310/samples/case8
pip install -r requirements.txt

acl 模块由 CANN 提供，不是 pip 安装的普通 Python 包。进入实验目录前通常需要先加载 CANN 环境并激活 Python 虚拟环境：

source /usr/local/Ascend/ascend-toolkit/set_env.sh
conda activate npu
cd ~/Documents/Ascend310/samples/case8

本教程中的设备示例 hostname 为 313，虚拟环境名为 npu。如果你的开发板名称或环境不同，只需要替换命令中的对应字段。

HaGRID 手势检测任务

手势识别可以做成分类任务，也可以做成检测任务。分类任务把已经裁剪好的手部图像送入模型，输出一个类别，例如 ok、stop 或 like。这种方式实现简单，但对输入画面要求较高：手需要占据主要区域，背景不能太复杂，一旦出现多只手或手离摄像头较远，分类模型就很难判断。检测任务则直接接收完整图像，输出一个或多个检测框，每个框都带有类别和置信度。对于摄像头实时应用，检测任务更贴近实际场景，因为用户不会总是把手放在画面正中，画面中也经常会出现身体、背景和多只手。

HaGRID 是 Hand Gesture Recognition Image Dataset 的缩写，是面向手势识别系统的大规模 RGB 图像数据集。初版 HaGRID 于 2022 年首次公开，包含约 552,992 张 FullHD RGB 图像，覆盖 18 类手势，并提供 no_gesture 类来降低误检。HaGRIDv2 进一步扩展到约 1,086,158 张 FullHD RGB 图像，包含 33 类手势和单独的 no_gesture 类，并按照 user_id 划分训练、验证和测试集。这个划分方式很重要，因为它能减少同一个人同时出现在训练集和测试集中的情况，更接近真实泛化能力评估。

HaGRIDv2 对边缘部署很有价值。它不是只在干净背景下拍摄单只手，而是包含自然室内场景、不同光照、不同距离和不同人群。数据中的手势手和非手势手也可能同时出现，这使得模型不仅要识别手势，还要学会避免把普通手部姿态误判成命令手势。本案例直接使用 HaGRIDv2 官方提供的 YOLOv10 权重，把重点放在部署、推理和实时视频优化，而不是重新训练数据集。

当前 samples/case8/models 中包含 YOLOv10n_gestures、 YOLOv10x_gestures、YOLOv10n_hands 和 YOLOv10x_hands 四组模型。其中 YOLOv10n_gestures 是默认模型，标签数为 34，完整类别列表如下（推理时 class_id 即对应此表编号）：

ID	标签	中文名称	手势说明
0	`grabbing`	抓取	五指弯曲，做抓握动作
1	`grip`	握紧	五指紧握成拳
2	`holy`	祈祷	双手合十于胸前
3	`point`	指向	食指伸出，其余握拢
4	`call`	打电话	拇指与小指伸出，模拟电话
5	`three3`	三指展开	拇指、食指、中指伸出展开
6	`timeout`	暂停	双手呈 T 形
7	`xsign`	交叉	双手食指交叉成 X 形
8	`hand_heart`	手指比心	单手拇指与食指交叉成心形
9	`hand_heart2`	双手比心	双手合拢围成心形
10	`little_finger`	小指	伸出小拇指
11	`middle_finger`	中指	伸出中指
12	`take_picture`	拍照	模拟按下相机快门
13	`dislike`	踩	拇指向下，表示不喜欢
14	`fist`	拳头	五指紧握成拳，拳面向前
15	`four`	四指	伸出四根手指
16	`like`	点赞	拇指向上，表示喜欢
17	`mute`	静音	食指竖起放在嘴前
18	`ok`	OK	拇指与食指成圈，其余三指伸直
19	`one`	一指	伸出食指，表示数字 1
20	`palm`	手掌	五指张开，掌心向前
21	`peace`	剪刀手	食指与中指伸出呈 V 形，掌心向外
22	`peace_inverted`	反手剪刀手	V 形手势掌心向内
23	`rock`	摇滚	食指与小指伸出，其余握拢
24	`stop`	停止	五指张开，掌心向前
25	`stop_inverted`	反手停止	手背向前，五指张开
26	`three`	三指	拇指、食指、中指伸出
27	`three2`	三指并拢	食指、中指、无名指并拢伸出
28	`two_up`	两指向上	食指与中指并拢向上伸出
29	`two_up_inverted`	反手两指	手背向外，食指中指向上
30	`three_gun`	手枪	拇指与食指伸出成枪形
31	`thumb_index`	捏合	拇指与食指指尖捏合
32	`thumb_index2`	展开	拇指与食指展开成 L 形
33	`no_gesture`	无手势	无特定手势或背景

标签文件存储在 models/<模型名>_labels.txt 中，由 hagrid_yolo/metadata.py 中的 load_labels() 自动加载。48 类模型（YOLOv10x_hands）在以上 34 类基础上增加了 14 个左右手区分变体。

YOLOv10n 和 YOLOv10x 的模型输入都是 1,3,640,640，差异来自模型规模和计算量，而不是输入分辨率。摄像头可以采集 640x480、1280x720 或 1920x1080，但进入模型前都会先等比例缩放，再填充到 640×640。

四个 HaGRID YOLOv10 OM 模型的纯推理性能

下表汇总了四个已转换 OM 模型的实测结果。测试在昇腾310B 设备（示例主机名 313）上执行，命令如下：

python scripts/infer_om_camera.py \
  --benchmark-runs 80 \
  --warmup-runs 10 \
  --print-model-info

输入为脚本生成的全零张量，因此结果只代表 OM 后端推理耗时，不包含摄像头采集、预处理、后处理、画框、颜色转换和 WebRTC 编码。

模型简称	类别数	模型大小	推理平均延迟
`n_gestures`	34	6.4 MB	18.29 ms
`n_hands`	34	6.4 MB	18.41 ms
`x_gestures`	34	64 MB	122.61 ms
`x_hands`	48	65 MB	124.64 ms

表中模型简称均省略 YOLOv10 前缀，例如 n_gestures 对应 YOLOv10n_gestures.om。

四个模型的选择建议如下：

YOLOv10n_gestures 是默认模型，速度最快，适合实时手势命令检测。
YOLOv10n_hands 的标签集合与 n_gestures 相同，适合对比误检和召回表现。
YOLOv10x_gestures 模型规模明显更大，适合离线精度对比，不适合每帧 30fps 推理。
YOLOv10x_hands 类别更多，包含若干左右手细分类；延迟最高，适合精度优先场景。

YOLOv10 与本案例模型

YOLOv10 是一种实时目标检测模型，由清华大学 MIG 课题组于 2024 年 5 月发布。YOLO 系列的基本思想是单阶段检测——一次前向计算同时预测目标框、置信度和类别。YOLOv10 在此基础上重点解决了一个工程问题：推理阶段不再依赖 NMS（非极大值抑制）后处理，同时从模型结构上减少冗余计算。

下图展示了 YOLOv10 的三段式架构（Backbone $\to$ Neck $\to$ Head）：

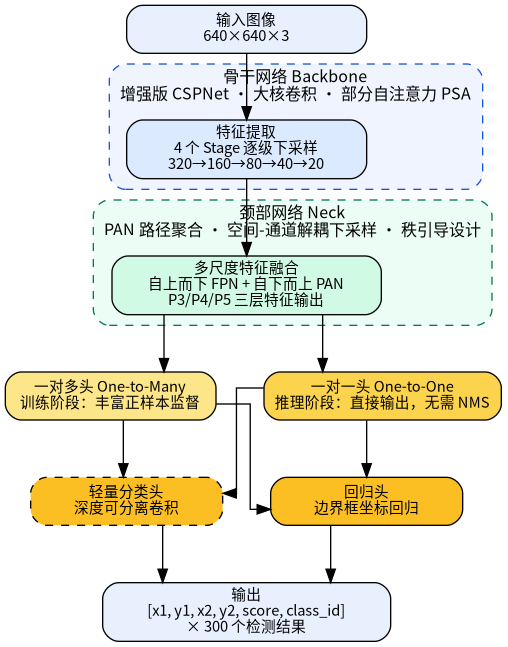

图 2：YOLOv10 总体框架——输入经骨干网络提取特征，颈部网络融合多尺度信息，最终由双重检测头输出检测结果。

骨干网络（Backbone）

骨干网络基于增强版 CSPNet，通过 4 个 Stage 逐级下采样，提取从浅层纹理到深层语义的多尺度特征：

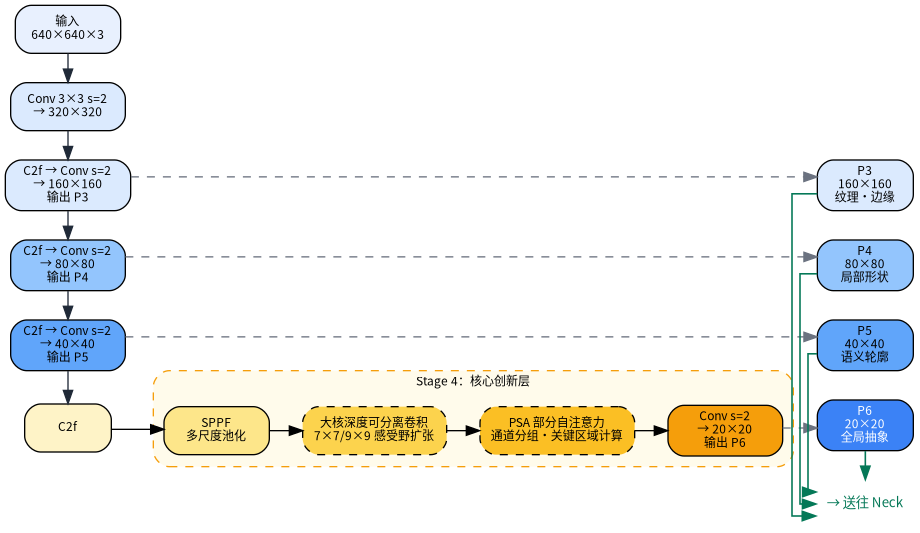

图 3：YOLOv10 骨干网络——Stem + 4 个 Stage 逐级下采样，Stage 4 包含 SPPF、大核卷积和 PSA 三个关键创新。

Stage	输出尺寸	主要模块	提取的特征
Stem	320×320	Conv 3×3, s=2	初始降采样，扩充通道数
Stage 1	160×160	C2f + Conv	纹理、边缘等浅层细节（输出 P3）
Stage 2	80×80	C2f + Conv	局部形状、角点等中层结构（输出 P4）
Stage 3	40×40	C2f + Conv	语义信息，如手部整体轮廓（输出 P5）
Stage 4	20×20	C2f + SPPF + 大核卷积 + PSA	全局抽象特征（输出 P6）

Stage 4 包含了骨干网络的主要改进：

SPPF（空间金字塔池化）：用多个不同尺寸的池化核并行处理同一张特征图，再把结果拼接起来，使模型能同时看到局部细节和更大范围的上下文。
大核深度可分离卷积（7×7 或 9×9）：普通 3×3 卷积每次只能看到相邻像素，要堆很多层才能覆盖大范围。直接把卷积核放大，并用深度可分离的方式（先逐通道做空间卷积，再逐点做通道融合）来控制参数增长。
PSA（部分自注意力）：卷积的局限在于每个像素只能看到周围一小圈，缺乏"全局视野"。自注意力能让每个像素看到整张图，但计算量太大。PSA 的做法是把特征图按通道一分为二，一半保留卷积结果，另一半只在关键区域内计算自注意力，兼顾全局感知和计算效率。

颈部网络（Neck）

颈部网络采用 PAN（路径聚合网络）结构，通过两条方向相反的路径融合骨干网输出的多尺度特征：

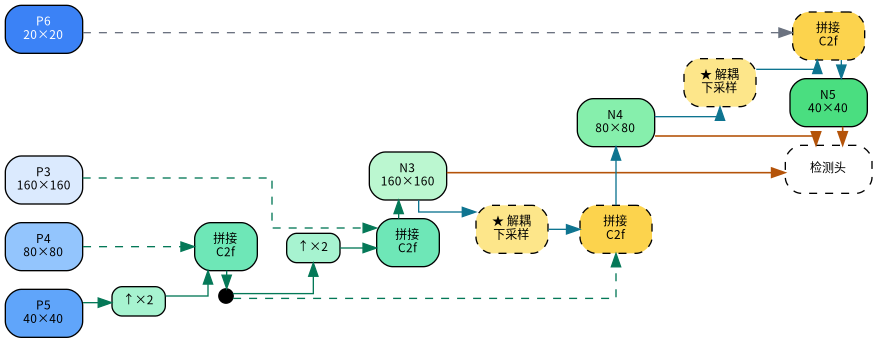

图 4：YOLOv10 颈部网络——FPN 自上而下传递语义信息，PAN 自下而上传递定位信息， $\star$ 标记的模块为空间-通道解耦下采样。

通路	方向	操作	解决的问题
FPN（自上而下）	P5 $\to$ P4 $\to$ P3	上采样 + 拼接 + C2f	把深层的"这是什么"传给浅层，利于小目标检测
PAN（自下而上）	N3 $\to$ N4 $\to$ N5	解耦下采样 + 拼接 + C2f	把浅层的"这在哪里"传给深层，利于精确定位

两条通路中的关键设计：

空间-通道解耦下采样：传统 stride=2 卷积一步完成空间压缩和通道变换，信息损失较大。解耦下采样把这两步分开——先用池化做纯空间降维，再用 1×1 卷积调整通道，信息保留更完整。
秩引导模块设计：不同 Stage 的特征图信息量不同——浅层特征丰富（矩阵的秩较高），用较大的 C2f 模块；深层特征经过多次压缩后信息密度降低（秩较低），用小型 C2f 即可，避免统一配置带来的参数浪费。

检测头（Head）

检测头是 YOLOv10 与以往 YOLO 版本最大的不同。传统 YOLO 推理后会输出大量重叠的预测框，需要 NMS 去重——NMS 本身较慢，且阈值调不好容易误删正确结果。YOLOv10 的解决方案是一致性双重分配（Consistent Dual Assignments）：

训练阶段：同时使用一对多头（一个真实目标匹配多个预测框，提供丰富监督）和一对一头（一个目标只匹配一个最优框，学习直接输出"最佳答案"）。两个头共享统一的匹配评分公式 $m = s^\alpha \times u^\beta$ （ $s$ 为分类得分， $u$ 为预测框与真实框的 IoU， $\alpha$ 和 $\beta$ 为平衡系数），保证学习方向一致。
推理阶段：只保留一对一头。因为模型在训练时已学会直接给出最佳预测，推理输出天然没有重叠框，不再需要 NMS。
轻量级分类头：分类分支用深度可分离卷积代替标准卷积，进一步减少参数量。

对本案例来说，更需要理解的是导出后的部署形式：模型接收固定大小的 NCHW 图像张量，输出检测结果，后处理再把检测框映射回摄像头原图。

当前导出的模型输出可以理解为若干行检测结果，每一行至少包含 [x1, y1, x2, y2, score, class_id]。虽然 YOLOv10 论文强调 NMS-free，本案例的 postprocess.py 仍然保留了一次 OpenCV NMS。这不是理论上的必要步骤，而是工程兼容措施：不同导出版本可能产生略有差异的输出，保留 NMS 可以让教程代码在更换模型时更稳健。对当前 HaGRIDv2 YOLOv10 导出模型而言，这一步不是主要性能瓶颈。

模型导出与 ATC 转换

模型准备流程见下方流程图。

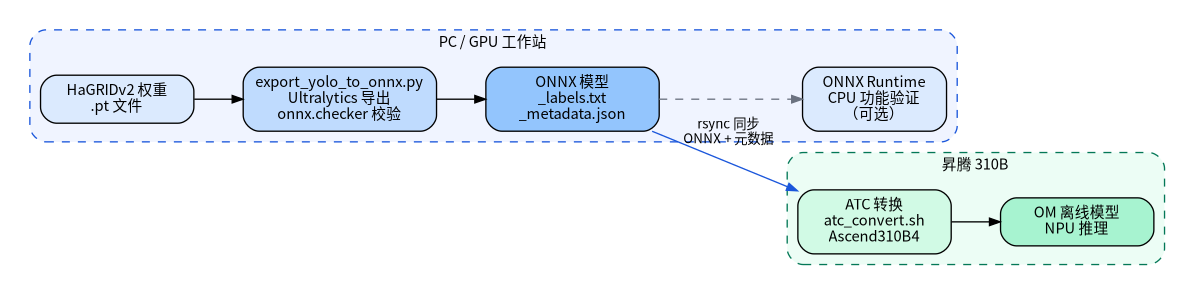

图 5：case8 模型转换流程。

PyTorch 权重到 ONNX 的导出不建议在 310B 上完成。这个步骤依赖 PyTorch、 Ultralytics 和 ONNX 工具，更适合放在 PC 或 GPU 工作站上。仓库中 weights/export_yolo_to_onnx.py 就是为这一步准备的，它跟随权重文件放在 weights 目录中，后续可以与样例代码仓库分离。

PC 或 GPU 工作站上的导出环境需要额外安装 PyTorch、Ultralytics 和 ONNX 工具。下面是一组已经验证过的依赖组合：

pip install numpy==1.26.4 onnx==1.14.1 onnxruntime==1.15.1 opencv-python==4.8.0.76
pip install torch==2.10.0 torchvision==0.25.0 --extra-index-url https://download.pytorch.org/whl/cu128
pip install ultralytics==8.4.60

导出 YOLOv10n_gestures 的命令如下：

cd samples/case8
python weights/export_yolo_to_onnx.py \
  --weights weights/YOLOv10n_gestures.pt \
  --output-dir models \
  --imgsz 640 \
  --batch 1 \
  --opset 13 \
  --device cpu

脚本会调用 Ultralytics 的 ONNX 导出接口，然后用 onnx.checker 检查模型合法性，并写出标签文件和元数据文件。元数据文件记录输入名、输入形状、输出名、类别名和导出参数。后面的 ATC 脚本会读取这些信息，因此不需要手工猜测输入名是不是 images，也不容易把输入形状写错。

ONNX 可以先用 CPU 做一次功能验证。scripts/infer_onnx_camera.py 默认使用 models/YOLOv10n_gestures.onnx，直接运行即可：

python scripts/infer_onnx_camera.py

如果通过 SSH 操作，没有图形界面，可以限制帧数并关闭 OpenCV 窗口：

python scripts/infer_onnx_camera.py --no-window --max-frames 30

ONNX 验收时应看到脚本正常打开摄像头，并在退出前打印类似下面的统计信息：

Processed 30 frames, ... inferences, camera FPS ..., inference FPS ..., avg ONNX latency ... ms

这个步骤只用于验证导出模型、标签和后处理流程，不代表最终性能。310B 的 CPU 跑 YOLOv10 会比较慢，尤其是 YOLOv10x。如果 ONNX Runtime 打印 pthread_setaffinity_np failed，通常是线程亲和性设置与当前系统 CPU 拓扑不匹配。脚本已经默认设置了较保守的线程数，一般不影响模型功能验证。

在 310B 上转换 OM 时，先加载 CANN 环境，再运行：

SOC_VERSION=Ascend310B4 bash scripts/atc_convert.sh

当前 scripts/atc_convert.sh 默认会转换 models 目录下所有 .onnx 文件。转换单个模型时，也可以传入 ONNX 路径和输出前缀：

SOC_VERSION=Ascend310B4 \
  bash scripts/atc_convert.sh models/YOLOv10n_gestures.onnx models/YOLOv10n_gestures

脚本最终调用的 ATC 命令核心参数如下：

atc \
  --framework=5 \
  --model=models/YOLOv10n_gestures.onnx \
  --output=models/YOLOv10n_gestures \
  --input_format=NCHW \
  --input_shape=images:1,3,640,640 \
  --soc_version=Ascend310B4

其中 --framework=5 表示输入模型是 ONNX，--input_shape 指定静态输入形状。对 310B 这类边缘推理设备来说，静态形状更容易得到稳定性能，也更容易定位问题。

ATC 成功时会输出：

ATC run success, welcome to the next use.

转换完成后，models 目录下应出现同名 .om 文件，例如 models/YOLOv10n_gestures.om。如果转换脚本一次处理多个 ONNX 文件，每个模型都会打印一次 [ATC] model、[ATC] output 和 ATC run success。

有时它还会伴随 W11001 性能警告，例如 /model.23/Div_1 和 /model.23/Mod 没有命中高优先级算子信息库。这不是转换失败。对 34 类手势模型来说，检测头会把 TopK 得到的展平索引还原为候选框索引和类别 id。这个关系可以写成：

flat_index = box_index * 34 + class_id
box_index  = flat_index // 34
class_id   = flat_index % 34

因此，Div 和 Mod 对应的是输出端的索引解码，而不是主干网络中的大卷积计算。遇到这种警告时，应该先 benchmark 生成的 OM 模型，再决定是否需要重新导出或简化模型图。

OM 推理与代码解析

OM 摄像头推理入口是 scripts/infer_om_camera.py。它的默认模型已经设置为 models/YOLOv10n_gestures.om，所以在 310B 上可以直接运行：

python scripts/infer_om_camera.py

如果要指定摄像头分辨率和阈值，可以写成：

python scripts/infer_om_camera.py \
  --source /dev/video0 \
  --camera-width 1280 \
  --camera-height 720 \
  --camera-fps 30 \
  --conf 0.25 \
  --iou 0.45

纯模型 benchmark 不需要打开摄像头：

python scripts/infer_om_camera.py \
  --benchmark-runs 50 \
  --warmup-runs 5 \
  --print-model-info

OM benchmark 验收时应看到模型输入、输出和延迟统计。以 YOLOv10n_gestures.om 为例，313 上的实测输出如下：

[ACL] input[0] size=4915200 shape=(1, 3, 640, 640)
[ACL] output[0] size=7200 shape=(1, 300, 6)
[OM] benchmark runs=80, avg=18.29 ms, min=18.20 ms, max=18.47 ms
[OM] output[0] shape=(1, 300, 6) dtype=float32

理解这段程序，关键是理解 hagrid_yolo 包内的三个文件： preprocess.py、detector.py 和 postprocess.py。摄像头读到的原图可能是 1280x720，而模型需要的是 640x640。直接拉伸会改变手的比例，因此代码使用 letterbox：先按比例缩放，再用灰色边填充到正方形。letterbox() 不仅返回填充后的图像，还返回 scale、pad_left 和 pad_top，这些值在后处理时会用来恢复坐标。

preprocess_image() 的输出是模型需要的 NCHW 张量。它先把 OpenCV 的 BGR 图像转成 RGB，再把 HWC 排布转为 CHW，最后转成 float32 并除以 255：

padded, info = letterbox(image, imgsz)
rgb = cv2.cvtColor(padded, cv2.COLOR_BGR2RGB)
tensor = rgb.transpose(2, 0, 1).astype(np.float32) / 255.0
tensor = np.expand_dims(tensor, axis=0)

detector.py 把预处理、后端推理和后处理连接起来。代码中统计的 latency_ms 只包围 backend.infer(tensor)，所以它表示 OM 后端推理时间，不包括预处理、后处理和线程调度：

tensor, preprocess_info = preprocess_image(frame, self.imgsz)
start_t = time.time()
outputs = self.backend.infer(tensor)
latency_ms = (time.time() - start_t) * 1000.0
detections = decode_detections(outputs[0], frame.shape, preprocess_info, self.conf, self.iou)

后处理最容易出错的是坐标映射。模型输出的框坐标属于 letterbox 后的 640x640 图像；要画回原图，必须先减去 padding，再除以缩放比例：

boxes[:, [0, 2]] = (boxes[:, [0, 2]] - preprocess_info.pad_left) / preprocess_info.scale
boxes[:, [1, 3]] = (boxes[:, [1, 3]] - preprocess_info.pad_top) / preprocess_info.scale

这也是为什么 WebRTC 推流中看到的是原始摄像头分辨率的画面，而不是 640x640 的模型输入。模型输入尺寸只决定推理张量大小；浏览器中的视频清晰度主要由摄像头实际输出、H.264 码率和前端显示尺寸决定。

OM 推理后端在 hagrid_yolo/backends/acl_backend.py 中实现。AclRuntime 负责初始化 ACL、设置 device、创建 context 和 stream；AclModel 负责加载 OM、创建输入输出 dataset、分配 device buffer，并在 infer() 中完成 host 到 device 的输入拷贝、acl.mdl.execute 执行和 device 到 host 的输出拷贝。WebRTC 程序中 OM 推理、VENC 和 JPEGD 可能位于同一进程，因此代码接受 ACL_ALREADY_INITIALIZED=100002，并在 WebRTC track 中使用 finalize_on_release=False，避免某个模块释放时全局 acl.finalize() 影响其他硬件模块。

WebRTC 远程推流

本地 OpenCV 窗口适合调试，远程查看则需要一个面向实时视频的传输方式。 WebRTC 是浏览器原生支持的实时音视频协议，可以使用 H.264 编码，并通过 RTCPeerConnection.getStats() 观察接收端码率和帧率。本案例使用 aiortc 在 Python 服务端建立 PeerConnection，同时把 aiortc 默认的 H.264 编码器替换为 Ascend CANN VENC，尽量减少 CPU 编码压力。

下方流程图是 WebRTC 程序的简化流程。

图 6：case8 WebRTC 流水线。

启动服务只需要：

python scripts/webrtc_om_app.py

默认配置使用 YOLOv10n_gestures.om、/dev/video0、1280x720、30fps、 MJPG、4000 kbps H.264 码率、OpenCV 采集后端和每帧推理。服务启动后会打印可访问地址，也可以直接在浏览器中打开：

WebRTC H.264 app is starting. Open one of these URLs:
http://313:8080

前端会从 /models 获取 models 目录下的 OM 模型列表，从 /health 获取默认参数和编码器状态，再通过 /offer 建立 WebRTC 连接。连接建立后，前端定期读取 /stats，把 FPS、NPU 推理时间、总推理时间、采集格式、码率和错误信息显示在页面右侧，而不是画到视频图像里。这样做的好处是视频画面保持干净，性能信息也更容易复制和分析。

scripts/webrtc_om_app.py 中的 YoloOmVideoTrack 使用三个后台线程组织实时流水线。采集线程不断读取摄像头帧，只保留最新帧；推理线程按 infer_every_n 取帧执行 YOLO 推理；渲染线程把最新检测结果画到最新原始帧上，再把 BGR 转成 NV12。WebRTC 的 recv() 直接从最新 NV12 图像构造 PyAV VideoFrame：

video_frame = av.VideoFrame.from_ndarray(frame, format="nv12")

VENC 接收 NV12 图像并输出 H.264 码流。这样可以减少 aiortc 内部的颜色空间转换。如果 CANN VENC 可用，/health 中会看到 "encoder": "cann-venc-h264" 和 "hardware_encode": true；如果不可用，程序会回退到 CPU libx264，也可以用 --no-hardware-encode 主动关闭硬件编码。

WebRTC 验收时，浏览器应能打开视频页面并列出 models 目录下的 OM 模型。命令行访问 /health 时，应看到类似下面的字段：

"status": "ok"
"runtime_target": "ascend-310b"
"transport": "webrtc"
"video_codec": "h264"
"default_model": "YOLOv10n_gestures.om"

这个流水线有一个重要设计：队列长度很短，旧帧会被丢弃。实时视频系统追求的是“最新画面”，不是“每一帧都处理完”。如果推理线程一时跟不上采集线程，保留旧帧只会让画面延迟越来越大。因此本案例宁愿丢旧帧，也要保持远程预览的实时性。

OpenCV 与 DVPP 采集后端

WebRTC 页面中可以选择 OpenCV 或 DVPP 采集后端。OpenCV 是默认路径，流程是 cv2.VideoCapture -> BGR -> 推理/画框 -> NV12 -> CANN VENC。它的优点是稳定、容易调试、兼容大多数 USB 摄像头。缺点是 MJPEG 解码通常由 CPU/OpenCV 完成，如果摄像头实际落到 YUYV 高分辨率模式，采集帧率可能明显下降。

DVPP 后端的思路是绕过 OpenCV 的部分开销，直接用 V4L2 读取 MJPEG，再通过 DVPP JPEGD 解码成 NV12。当前流程仍然需要把 NV12 转为 BGR 做推理和画框，然后再转回 NV12 交给 VENC，因此它还不是全链路零拷贝。它的优势是可能降低 MJPEG 解码的 CPU 压力，适合高分辨率 MJPG 摄像头；限制是对摄像头格式、JPEG bitstream 和 DVPP 初始化更敏感。当前代码选择 dvpp 后不会静默回退 OpenCV，如果 V4L2 MJPEG 或 JPEGD 失败，/offer 会返回明确错误，前端日志也会显示对应信息。

调试采集性能时，首先应该确认摄像头真实支持哪些模式：

v4l2-ctl --device=/dev/video0 --list-formats-ext

如果同一摄像头显示 YUYV 1280x720 只能到 10fps，而 MJPG 1280x720 可以到 30fps，就应该优先请求 MJPG。程序里设置了宽高和帧率，并不代表摄像头一定按这个模式工作，最终还要看 /stats 里的 actual_fourcc 和 capture_fps。

完整实验流程

前面各节已经展开了每一步的原理和代码。本节提供一个精简的操作 checklist，方便读者快速跑通全流程。各项操作的详细解释请回顾对应章节。

在 PC / GPU 工作站上（详见「模型导出与 ATC 转换」）：

cd samples/case8
# 安装导出依赖（一次性）
pip install numpy==1.26.4 onnx==1.14.1 onnxruntime==1.15.1 opencv-python==4.8.0.76
pip install torch==2.10.0 torchvision==0.25.0 --extra-index-url https://download.pytorch.org/whl/cu128
pip install ultralytics==8.4.60
python weights/export_yolo_to_onnx.py \
  --weights weights/YOLOv10n_gestures.pt --output-dir models \
  --imgsz 640 --batch 1 --opset 13 --device cpu
# 验证：ls models/*.onnx models/*_labels.txt models/*_metadata.json

将 ONNX 同步到 310B 并转换 OM（详见「模型导出与 ATC 转换」）：

# 在 PC 上
cd /path/to/Ascend310
rsync -av samples/case8/ 313:~/Documents/Ascend310/samples/case8/

# SSH 到 310B
ssh 313
conda activate npu
source /usr/local/Ascend/ascend-toolkit/set_env.sh
cd ~/Documents/Ascend310/samples/case8
pip install -r requirements.txt
SOC_VERSION=Ascend310B4 bash scripts/atc_convert.sh
# 验证：ls models/*.om

OM 基准测试与摄像头验证（详见「OM 推理与代码解析」）：

# 纯模型 benchmark
python scripts/infer_om_camera.py --benchmark-runs 50 --warmup-runs 5 --print-model-info
# 基准：avg ≈ 18.29ms（YOLOv10n，具体值因设备而异）

# 摄像头测试（有显示器时可去掉 --no-window）
python scripts/infer_om_camera.py --no-window --max-frames 60 \
  --camera-width 1280 --camera-height 720 --camera-fps 30
# 验证：打印 Processed 60 frames ... avg NPU latency ... ms

启动 WebRTC 服务（详见「WebRTC 远程推流」）：

python scripts/webrtc_om_app.py
# 浏览器打开终端打印的局域网地址，如 http://192.168.1.100:8080
# 验证：curl http://127.0.0.1:8080/health  # 返回 "status": "ok"

验收标准汇总：

OM benchmark 能正常加载模型，打印输入形状 1,3,640,640 和输出形状 1,300,6；
摄像头测试脚本正常退出并打印统计信息；
WebRTC /health 显示 "runtime_target": "ascend-310b"；
/models 路由列出 models/ 下的全部 .om 文件；
浏览器能打开页面并看到带检测框的实时视频。

性能分析与优化

实时系统的帧率由最慢环节决定。看到远程 FPS 低时，不应该只看 NPU 推理时间。一次完整远程显示至少经过采集、预处理、OM 推理、后处理、画框、颜色转换、H.264 编码、网络传输和浏览器解码。NPU 推理时间只有 20ms，并不意味着端到端一定能达到 50fps。

本案例把关键指标拆开放在 /stats 中。capture_fps 表示摄像头采集速度，infer_fps 表示推理线程实际运行速度，track_fps 表示 WebRTC track 实际送帧速度，npu_latency_ms 表示 OM 后端推理时间，infer_total_ms 表示包含预处理和后处理的完整推理线程耗时，nv12_ms 表示 BGR 转 NV12 耗时。只有把这些指标分开看，才能判断瓶颈在摄像头、模型、颜色转换、编码还是网络。

在 313 上的参考测试中，YOLOv10n_gestures.om、1280x720、MJPG、CANN VENC、OpenCV 后端、infer_every_n=1 时，WebRTC 大约可以达到 27fps， NPU 推理时间约 24ms，完整推理线程耗时约 30ms。把 infer_every_n 改为 2 后，视频可以接近 30fps，但检测结果每两帧更新一次，推理线程约 15fps。这组数字只能作为基线，不同摄像头、CANN 版本和浏览器环境都会改变结果。

四个模型的纯 OM benchmark 显示，YOLOv10x 的单次推理约为 YOLOv10n 的 6.7 倍。实时 WebRTC 场景中还要叠加预处理、后处理、画框和编码，因此默认使用 YOLOv10n_gestures 更稳妥。如果需要比较 x 模型的识别效果，建议先在本地窗口或低帧率 WebRTC 配置中测试，并把 infer_every_n 调大，避免远程画面堆积延迟。

优化时建议先使用 YOLOv10n，不要一开始就用 YOLOv10x。两者输入同样是 640x640，但 YOLOv10x 计算量大得多。然后确认摄像头实际输出是否为 MJPG，以及 capture_fps 是否已经达到目标帧率。如果采集只有 15fps，后面的推理和编码再快也无法得到 30fps。采集正常后，再观察 infer_total_ms 和 nv12_ms。如果推理接近 33ms，infer_every_n=1 就很难稳定超过 30fps；如果只是远程画面模糊，可以提高 H.264 码率，当前默认值是 4000 kbps。

常见问题

如果 ATC 报 --host_env_os linux is invalid，说明旧命令中传入了当前 CANN/OPP 组合不接受的参数。当前 scripts/atc_convert.sh 已经不再设置 --host_env_os，只保留 ONNX 转 OM 需要的核心参数。

如果 ATC 成功但出现 W11001，先不要急着改模型。只要已经输出 ATC run success，就先运行 OM benchmark。/model.23/Div_1 和 /model.23/Mod 是检测头末尾的索引解码，通常不是主要耗时。

如果 ONNX Runtime 打印 pthread_setaffinity_np failed，通常不是模型错误，而是线程亲和性设置与系统 CPU 拓扑不匹配。脚本已经提供 --intra-op-threads 和 --inter-op-threads 参数，可以显式限制线程数。

如果 WebRTC 端口被占用，可以换端口启动：

python scripts/webrtc_om_app.py --port 8081

如果选择 DVPP 后端后没有画面，要看前端日志和服务端日志。当前实现不会静默回退 OpenCV。常见关键字包括 Using direct V4L2 MJPEG capture backend for DVPP、DVPP JPEGD decode frame、jpeg_get_image_info failed 和 jpeg_decode_async failed。

如果本地显示器能到 30fps，远程浏览器只有个位数 FPS，瓶颈通常不在模型推理本身，而在推流链路。需要同时观察 track_fps、浏览器 getStats 中的码率、服务端 nv12_ms 和编码器状态。

维护建议

为了让本案例长期适合作为教程使用，代码结构应保持清晰。可复用逻辑放在 hagrid_yolo 包内，脚本只作为入口；.pt -> ONNX 导出脚本继续留在 weights，便于后续随权重一起迁移；310B 运行时不要依赖 PyTorch；模型、标签和元数据文件保持同名，例如 YOLOv10n_gestures.om、 YOLOv10n_gestures_labels.txt 和 YOLOv10n_gestures_metadata.json。每次新增模型时，都应该先做 ONNX 功能验证，再做 ATC 转换和 OM benchmark。涉及 CANN、ATC、OM、DVPP 的行为必须在真实 310B 上验证，本地文档环境只能做代码编辑、图生成和 Markdown 检查。

参考资料

[1] Kapitanov A, Kvanchiani K, Nagaev A, et al. HaGRID – HAnd gesture recognition image dataset[C]// Proceedings of the IEEE/CVF Winter Conference on Applications of Computer Vision (WACV). Waikoloa, HI, USA: IEEE, 2024.

[2] Nuzhdin A, Nagaev A, Sautin A, et al. HaGRIDv2: 1M images for static and dynamic hand gesture recognition[EB/OL]. (2024-12-02). https://arxiv.org/abs/2412.01508.

[3] Kapitanov A. HaGRID: HAnd gesture recognition image dataset[EB/OL]. https://github.com/hukenovs/hagrid.

[4] Wang A, Chen H, Liu L H, et al. YOLOv10: Real-time end-to-end object detection[EB/OL]. (2024-05-23). https://arxiv.org/abs/2405.14458.

[5] Wang A. YOLOv10: Real-time end-to-end object detection[EB/OL]. https://github.com/THU-MIG/yolov10.

[6] Ultralytics. YOLOv10[EB/OL]. https://docs.ultralytics.com/models/yolov10/.

[7] ONNX developers. Open Neural Network Exchange[EB/OL]. https://github.com/onnx/onnx.

[8] Microsoft. ONNX Runtime Python API[EB/OL]. https://onnxruntime.ai/docs/api/python/api_summary.html.

[9] 华为技术有限公司. 昇腾 CANN 文档[EB/OL]. https://www.hiascend.com/document.

[10] aiortc contributors. aiortc: WebRTC and ORTC for Python[EB/OL]. https://github.com/aiortc/aiortc.

[11] W3C. WebRTC: Real-Time Communication Between Browsers[S/OL]. https://www.w3.org/TR/webrtc/.
